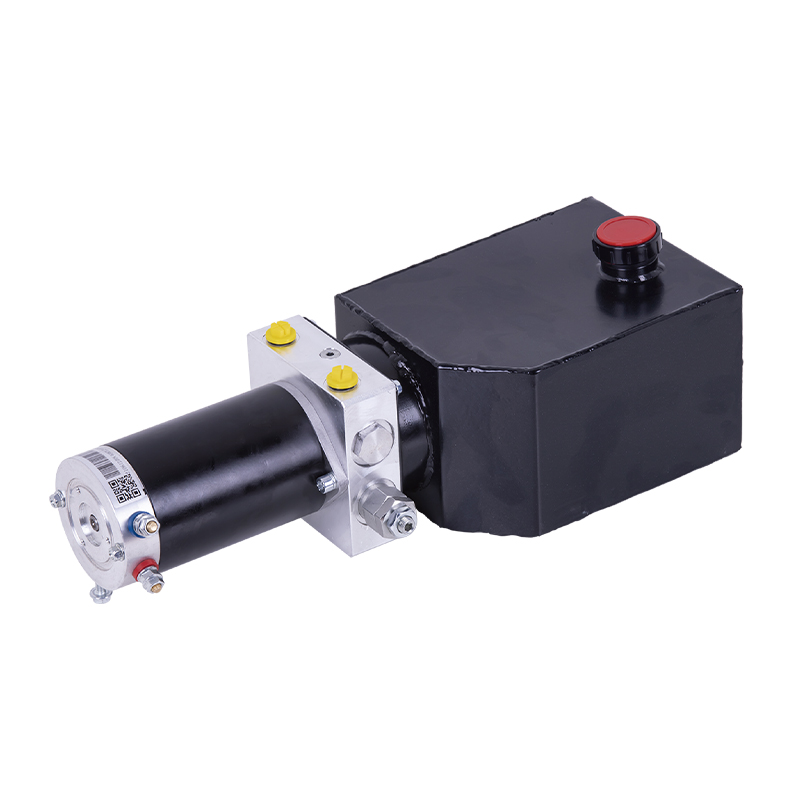

Táto jednosmerná obojsmerná čerpadlová jednotka využíva integrovaný dizajn viacerých komponentov, ako je obojsmerné zubové čerpadlo, jednosmerný motor s permanentným magnetom, stredový blok, zostava ventilu kazety a olejová nádrž. Jeho najväčšou prednosťou je, že funkcia spätného chodu hydraulického systému sa dosahuje prostredníctvom otáčania motora dopredu a dozadu, takže nie je potrebný solenoidový ventil. Vďaka tomu je pohonná jednotka kompaktná a vhodná pre rôzne typy zariadení s malým dispozičným priestorom. Pohonná jednotka má zároveň kompaktnú štruktúru a stabilný výkon a je široko používaná v peších vozidlách, zdvíhacích plošinách a iných zariadeniach. Napätie motora je voliteľné pri 12-48V.požiadavky.
HLAVNÉ VLASTNOSTI PATRÍ:
- Obojsmerné zubové čerpadlo: Napájacia jednotka jednosmerného obojsmerného čerpadla využíva obojsmerné zubové čerpadlo na zabezpečenie stabilného a efektívneho hydraulického výkonu. Obojsmerná konštrukcia umožňuje systému dosiahnuť obojsmernú reguláciu hydraulického toku, prispôsobiť sa zdvíhaniu alebo chôdzi zariadenia v rôznych pracovných podmienkach a zabezpečiť plynulú prevádzku systému.
- jednosmerný motor s permanentným magnetom: Je vybavený vysoko účinným jednosmerným motorom s permanentným magnetom, má nízku spotrebu energie a dlhú životnosť. Funkcia motora vpred a vzad realizuje reverzáciu hydraulického systému, znižuje závislosť na solenoidovom ventile, ďalej zjednodušuje štruktúru systému a zvyšuje spoľahlivosť.
- Zjednodušené ovládanie spätného chodu: Obrátenie hydraulického systému sa dosiahne spoliehaním sa na otáčanie motora dopredu a dozadu, čím sa eliminuje konštrukcia tradičného solenoidového ventilu. Znižuje zložitosť systému, efektívne šetrí miesto a je vhodný pre zariadenia s malým priestorom alebo špeciálnymi požiadavkami na kompaktnú konštrukciu.
- Kompaktná konštrukcia: Celkový dizajn tejto jednosmernej obojsmernej čerpacej jednotky je veľmi kompaktný a vhodný na použitie v mobilných vozidlách, zdvíhacích plošinách a iných zariadeniach. Zjednodušená konfigurácia komponentov môže poskytnúť dostatočnú podporu napájania v obmedzenom priestore a maximalizovať efektivitu práce zariadenia.
- Stabilita a spoľahlivosť: Celková štruktúra jednosmernej obojsmernej čerpacej jednotky je stabilná, výkon je stabilný a nie je náchylný na poruchu. Jeho konštrukcia umožňuje zariadeniu udržiavať stabilnú prevádzku počas dlhodobého a vysokofrekvenčného používania, čo je veľmi vhodné pre vysoko náročné priemyselné alebo mobilné aplikácie.
- Výber napätia: Systém poskytuje rôzne konfigurácie napätia od 12V do 48V a používatelia si môžu vybrať vhodnú verziu napätia podľa skutočných potrieb. Či už ide o malé zariadenie alebo veľké zariadenie, môžete nájsť správne napätie na zabezpečenie efektívnej prevádzky systému.
- Široká aplikácia: Táto jednosmerná obojsmerná čerpacia jednotka je vďaka svojej vysokej účinnosti a kompaktnosti široko používaná v rôznych hydraulických pohonných systémoch, ako sú mobilné vozidlá, zdvíhacie plošiny a logistické zariadenia. Funguje obzvlášť dobre v aplikačných scenároch, ktoré vyžadujú rýchle prepínanie a malé priestorové požiadavky.
ŠPECIÁLNE POZNÁMKY
Pohonná jednotka je pracovný systém S3 a nemôže pracovať nepretržite.
Spustí sa o 10 sekúnd a zastaví sa o 90 sekúnd.
Pred inštaláciou sa uistite, že hydraulické komponenty, ako je olejový valec, olejové potrubie a spoj, sú bez nečistôt.
Viskozita hydraulického oleja má byť 15 - 68st. Hydraulický olej č. 46 proti opotrebeniu sa odporúča v lete a nízkoteplotný hydraulický olej č. 32 v zime.
Po prvom spustení operačného systému skontrolujte, či je dostatok oleja v olejovej nádrži, spravidla 2/3 olejovej nádrže.
Po použití systému počas prvých 100 hodín sa musí vymeniť hydraulický olej a potom každých 3000 hodín.

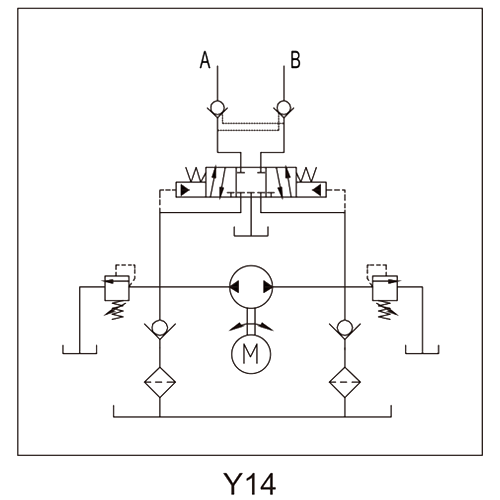

SCHÉMA SCHÉMA
ŠPECIFIKÁCIE
| Model | Volt | Sila | Rýchlosť | Displacemet | Tlak | Nádrž | Solenoid Vavle Volt |
| PNC-0,5-D12-0,5T/0,65-14-1/L-Y14 | 12V DC | 0,5 kW | 2800 ot./min | 0,65 CC/REV | 14 MPA | 1 l | 12V DC |
| PNC-0,8-D24-0,5T/1,0-14-3/W-Y14 | 24 V DC | 0,8 kW | 3100 ot./min | 1,0 CC/REV | 3L | 24 V DC | |
| PNC-1.1-D24-0.5T/1.0-14-3/W-Y14 | 48 V DC | 48 V DC |
Poznámka: Ak potrebujete parametre systému, ako je čerpadlo, tlak a výkon motora s rôznym prietokom, kontaktujte nášho predajcu.
