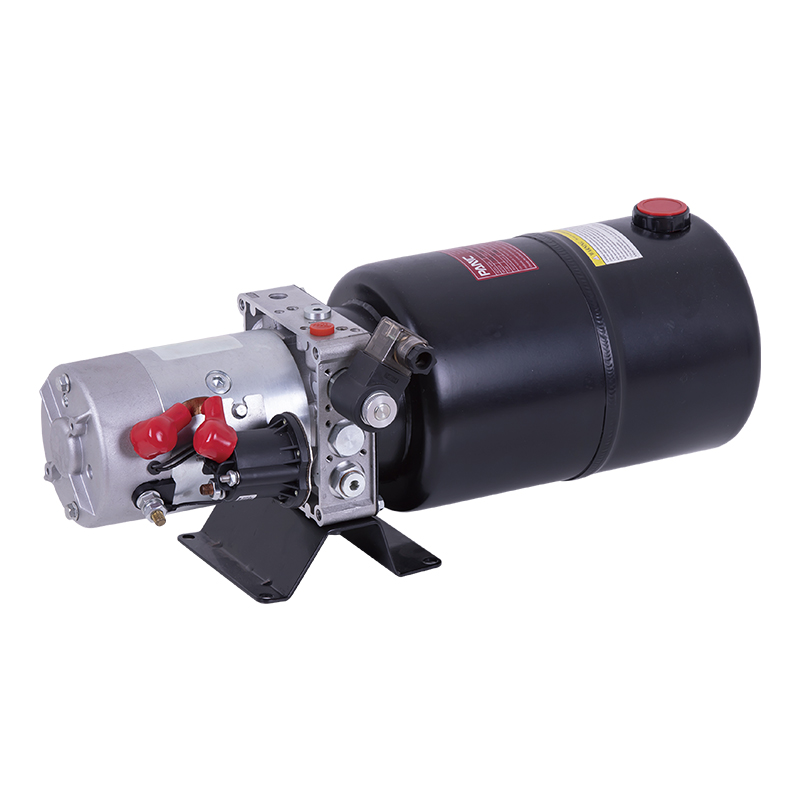

Táto jednosmerná jednočinná hnacia jednotka je určená pre mobilné hydraulické zdvíhacie plošiny. Poskytuje efektívne a spoľahlivé riešenie hydraulického výkonu prostredníctvom tesnej integrácie vysokotlakových zubových čerpadiel, jednosmerných motorov s permanentným magnetom, centrálnych ventilových blokov, kazetových ventilov, olejových nádrží a ďalších komponentov.
Je všeobecne použiteľný pre dvojčinný hydraulický valec, ktorý môže naskladať hydraulický zámok, ventil na reguláciu rýchlosti na realizáciu rôznych funkcií a realizovať komutáciu cez solenoidový ventil. Celkový výkon je stabilný.
Je široko použiteľný pre automobily, záhradné stroje, logistické zariadenia atď. Na výber sú 0,3-4 kW voliteľné motory, 12-48V voliteľné napätie a železné a plastové olejové nádrže.
HLAVNÉ VLASTNOSTI PATRÍ:
- vysokotlakové zubové čerpadlo: Jednosmerná jednočinná pohonná jednotka je vybavená vysokotlakovým zubovým čerpadlom, ktoré môže poskytnúť silný a stabilný hydraulický prietok. Či už zdvíhacia plošina stúpa alebo klesá, zubové čerpadlo môže zabezpečiť plynulý a nepretržitý výkon.
- jednosmerný motor s permanentným magnetom: Jednosmerný motor s permanentným magnetom poskytuje efektívny výkon pri nízkej spotrebe energie a dlhej životnosti. Motor sa otáča dopredu, aby sa zdvíhacia plošina zdvihla, a cúvaním sa riadi zostup. Prevádzka je jednoduchá a spoľahlivá, čím sa vyhýba zložitosti solenoidového ventilu.
- Solenoidový ventil ovláda zostup: Funkcia zostupu plošiny sa dosahuje pomocou solenoidového ventilu, ktorý zaisťuje presnú a hladkú prevádzku počas procesu zostupu. Solenoidový ventil je možné v prípade potreby presne otvoriť a zatvoriť, čím sa nastaví tlak hydraulického systému, aby sa predišlo vibráciám alebo bezpečnostným rizikám spôsobeným príliš rýchlym zostupom.
- škrtiaci ventil na kompenzáciu tlaku: Vstavaný škrtiaci ventil na kompenzáciu tlaku slúži na nastavenie rýchlosti klesania. Prostredníctvom presného ovládania kompenzačného ventilu je zabezpečený stabilný proces zostupu hydraulického zdvihu a nedôjde k rýchlemu zostupu v dôsledku kolísania tlaku, čo zvyšuje bezpečnosť a komfort prevádzky.
- Výber výkonu a napätia motora: Poskytnite výber výkonu motora 0,8-1,6 kW, podporujte konfiguráciu napätia 12V a 24V, používatelia si môžu vybrať vhodný výkon motora a verziu napätia podľa potrieb zariadenia, aby sa zabezpečila efektívna prevádzka systému.
- Široká aplikácia: Táto jednosmerná jednočinná hnacia jednotka je široko používaná v mobilných hydraulických výťahoch, skladovacích zariadeniach, peších plošinách atď., A môže poskytnúť stabilnú hydraulickú energiu pre rôzne priemyselné aplikácie.
Táto jednočinná jednotka jednosmerného prúdu má efektívne a stabilné hydraulické ovládanie a kompaktný dizajn, ktorý je ideálnou voľbou pre zariadenia, ako sú mobilné hydraulické výťahy. Či už ide o presné ovládanie zdvíhacích operácií alebo veľké priestorové obmedzenia zariadenia, táto jednočinná jednotka jednosmerného prúdu môže zabezpečiť efektívnu prevádzku a bezpečnosť zariadenia.
ŠPECIÁLNE POZNÁMKY
Pohonná jednotka je pracovný systém S3 a nemôže pracovať nepretržite. Spustí sa o 10 sekúnd a zastaví sa o 90 sekúnd.
Pred inštaláciou sa uistite, že hydraulické komponenty, ako je olejový valec, olejové potrubie a spoj, sú bez nečistôt.
Viskozita hydraulického oleja má byť 15 - 68st. Hydraulický olej č. 46 proti opotrebeniu sa odporúča v lete a nízkoteplotný hydraulický olej č. 32 v zime.
Po prvom spustení operačného systému skontrolujte, či je dostatok oleja v olejovej nádrži, spravidla 2/3 olejovej nádrže.
Po použití systému počas prvých 100 hodín sa musí vymeniť hydraulický olej a potom každých 3000 hodín.

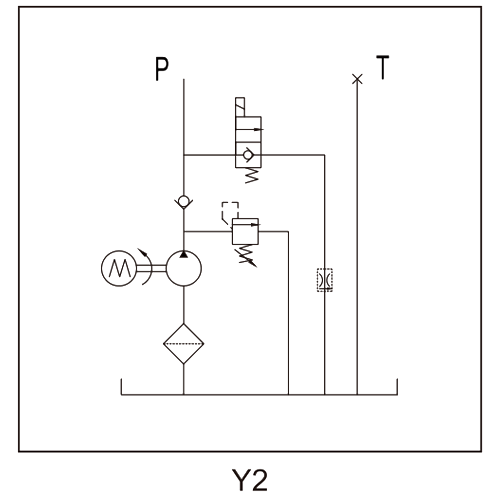

SCHÉMA SCHÉMA
ŠPECIFIKÁCIE
| Model | Volt | Sila | Rýchlosť | Displacemet | Tlak | Nádrž | Solenoid Vavle Volt |
| PNC-1.6-D12-1/1.6-20-5/L-Y2 | 12V DC | 1,6 kW | 2800 ot./min | 1,6 CC/REV | 18 MPA | 5L | 12V DC |
| PNC-2.2-D24-1/2.7-20-6/L-Y2 | 24 V DC | 2,2 kW | 2600 ot./min | 2,7 CC/REV | 6L | 24 V DC | |
| PNC-3.0-D48-1/3.2-20-8/L-Y2 | 48 V DC | 3.oKW | 3,2 CC/REV | 8L | 48 V DC |
Poznámka: Ak potrebujete parametre systému, ako je čerpadlo, tlak a výkon motora s rôznym prietokom, kontaktujte nášho predajcu.
