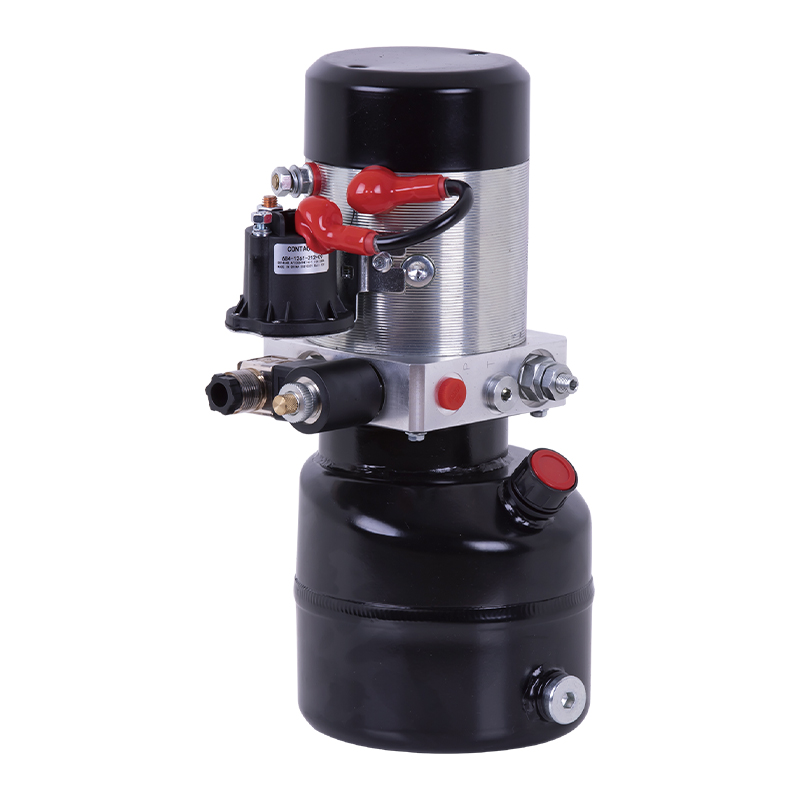

Táto hydraulická pohonná jednotka je špeciálne navrhnutá pre mobilný hydraulický zdvíhací stôl, ktorý je integrovaný s vysokotlakovým zubovým čerpadlom. jednosmerný motor s permanentným magnetom, centrálny ventilový blok, patrónový ventil a olejová nádrž. Spustite motor, aby stúpal a otvorte solenoidový ventil, aby ste klesali. Zabudovaný škrtiaci ventil na kompenzáciu tlaku riadi rýchlosť zostupu. Vyznačuje sa tým, že je ľahký a vyžaduje minimálny priestor na inštaláciu. Na výber sú voliteľné motory s výkonom 0,8 – 1,6 kW, voliteľné napätie 12 – 24 V a železné a plastové nádrže na olej.
HLAVNÉ VLASTNOSTI PATRÍ:
- vysokotlakové zubové čerpadlo: Vysokotlakové zubové čerpadlo sa používa na poskytovanie silnej a stabilnej hydraulickej sily pre hydraulický zdvih, aby sa zabezpečil hladký proces zdvíhania. Zubové čerpadlo má silnú odolnosť a efektívny hydraulický prietok, ktorý sa dokáže prispôsobiť pracovným požiadavkám pri rôznych zaťaženiach.
- jednosmerný motor s permanentným magnetom: Je vybavený jednosmerným motorom s permanentným magnetom, vyznačuje sa vysokou účinnosťou a nízkou spotrebou energie. Motor s permanentným magnetom sa dokáže nielen rýchlo rozbehnúť a poskytnúť dostatočný výkon, ale aj dlhodobo udržať stabilnú prevádzku, čo je veľmi vhodné pre vysokofrekvenčné použitie mobilných hydraulických výťahov.
- Patrónový ventil a centrálny ventilový blok: Kazetový ventil a centrálny ventilový blok sú integrované v hydraulickom systéme, ktorý dokáže presne riadiť hydraulický prietok a tlak a realizovať hladké zdvíhanie a bezpečnú prevádzku výťahu. Solenoidový ventil riadi činnosť počas procesu zdvíhania, pričom realizuje presné ovládanie pohybu nahor a nadol.
- Tlakovo kompenzovaný škrtiaci ventil: Vstavaný tlakovo kompenzovaný škrtiaci ventil môže nastaviť rýchlosť zostupu, efektívne riadiť proces zostupu hydraulickej zdvíhacej plošiny, vyhnúť sa vibráciám alebo nestabilite spôsobenej príliš rýchlym zostupom a zabezpečiť hladký a bezpečný proces prevádzky.
- Ľahký dizajn: Pohonná jednotka mobilnej zdvíhacej plošiny je ľahká a kompaktná, čo uľahčuje inštaláciu v obmedzenom priestore. Je vhodný najmä pre mobilné hydraulické zdvíhacie plošiny s kompaktným priestorom, umožňujúcim flexibilné usporiadanie vozidiel alebo zariadení.
- Výber motora a napätia: K dispozícii je výkon motora 0,8-1,6 kW, ktorý podporuje konfigurácie napätia 12V a 24V. Používatelia si môžu vybrať najvhodnejší výkon a napätie podľa svojich potrieb, aby zabezpečili efektívnu prevádzku systému.
- Malý inštalačný priestor: Pohonná jednotka mobilnej zdvíhacej plošiny má kompaktný dizajn a je vhodná pre obmedzený priestor na inštaláciu. Môže účinne znížiť zaberaný priestor a zlepšiť celkovú účinnosť zariadenia, najmä v prostrediach zariadení s malým priestorom.

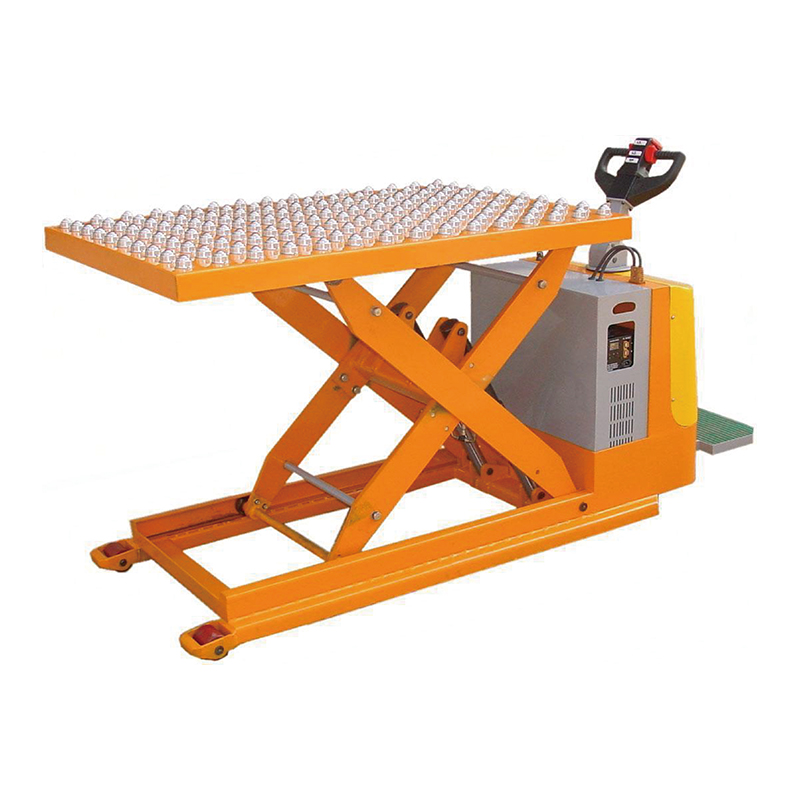

Táto pohonná jednotka mobilnej zdvíhacej plošiny má vysokú integráciu a stabilný výkon a je vhodná najmä pre mobilné hydraulické zdvíhacie plošiny. Môže poskytnúť efektívny a stabilný hydraulický pohon. Poskytuje spoľahlivú podporu pre iné hydraulické zdvíhacie zariadenia, ktoré vyžadujú presné ovládanie, ako sú zdvíhacie plošiny, nakladacie a vykladacie vozidlá atď.
ŠPECIÁLNE POZNÁMKY
Napájacia jednotka je pracovný systém s3 a nemôže pracovať nepretržite.
Spustí sa o 10 sekúnd a skončí o 90 sekúnd.
Pred inštaláciou sa uistite, že hydraulické komponenty, ako je olejový valec, olejové potrubie a spoj, sú bez nečistôt.
Viskozita hydraulického oleja má byť 15-68 st. Hydraulický olej č. 46 proti opotrebeniu sa odporúča v lete a hydraulický olej č. 32 pre nízke teploty sa odporúča v zime.
Po prvom spustení operačného systému skontrolujte, či je dostatok oleja v olejovej nádrži, spravidla 2/3 olejovej nádrže.
Po použití systému počas prvých 100 hodín sa musí vymeniť hydraulický olej a potom každých 3000 hodín.

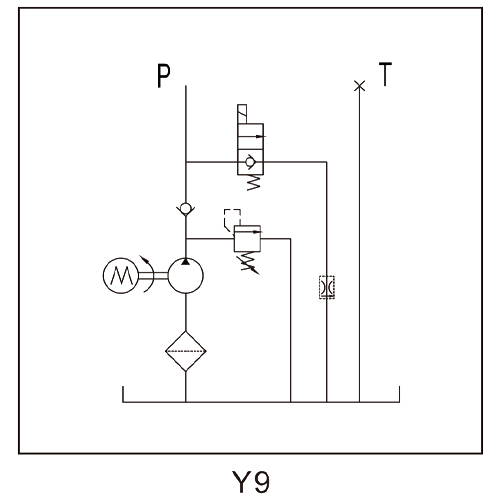

SCHÉMA SCHÉMA
ŠPECIFIKÁCIE
| Model | Volt | Sila | Rýchlosť | Displacemet | Tlak | Nádrž | Solenoid Vavle Volt |
| PNC-0,8-D12-0,5/0,38-20-3/L-Y2 | 12V DC | 0,8 kW | 3100 ot./min | 0,38 CC/REV | 20 MPA | 3L | 12V DC |
| PNC-1.2-D12-0.5/0.65-20-3/L-Y2 | 24 V DC | 1,2 kW | 2800 ot./min | 0,65 CC/REV | 24 V DC | ||
| PNC-1.6-D12-1/1.6-20-3/L-Y2 | 48 V DC | 1,6 kW | 2600 ot./min | 1,6 CC/REV | 48 V DC |
Poznámka: Ak potrebujete parametre systému, ako je čerpadlo, tlak a výkon motora s rôznym prietokom, kontaktujte nášho predajcu.
