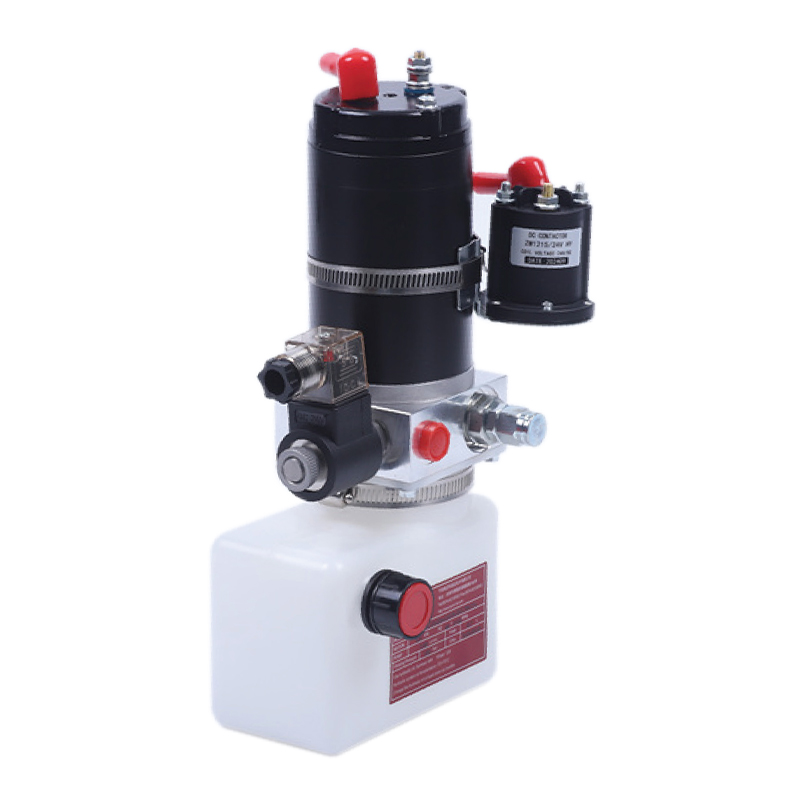

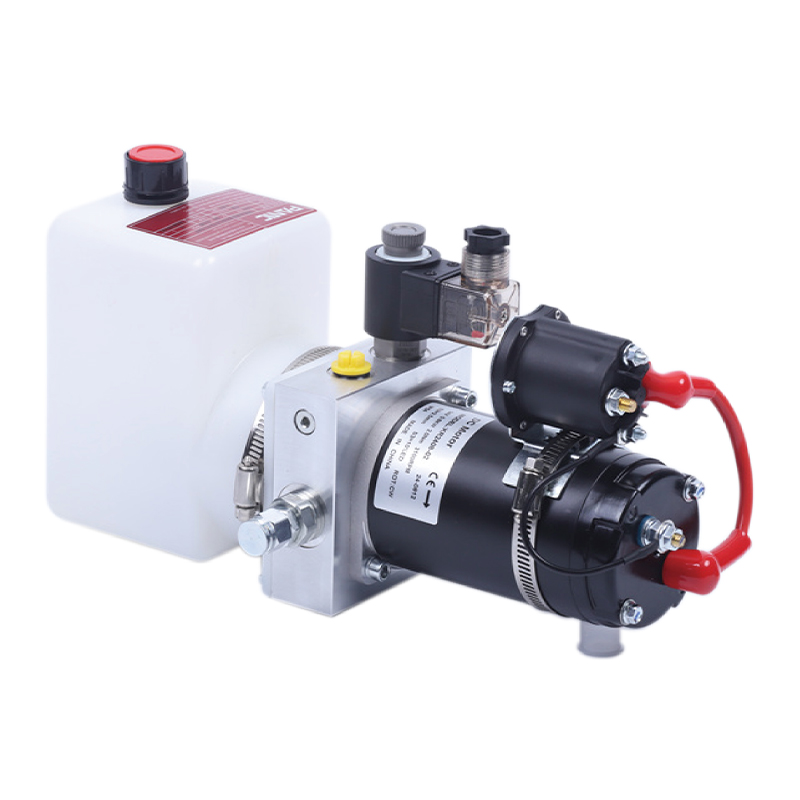

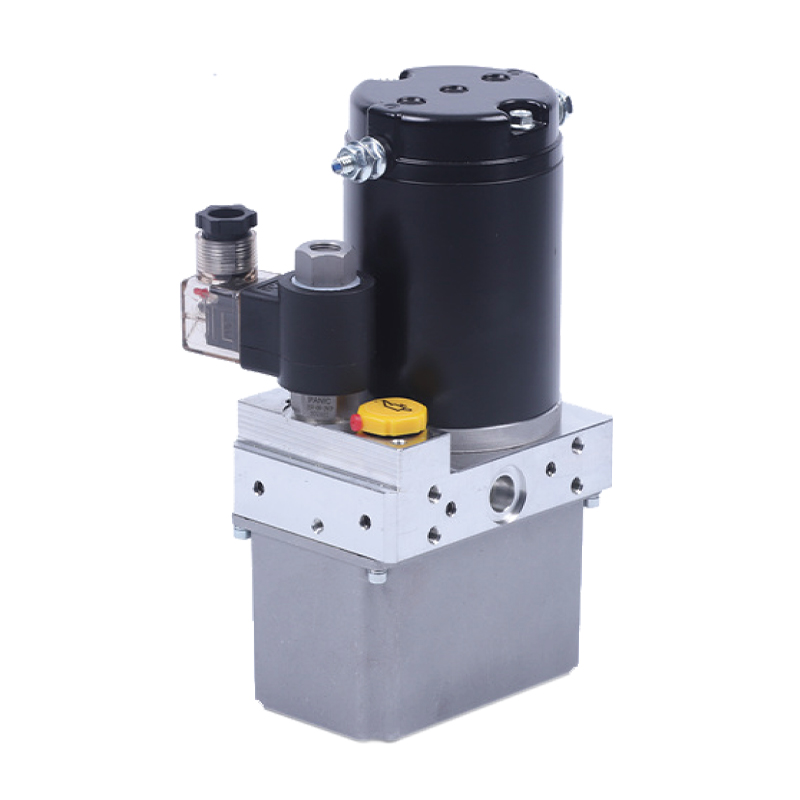

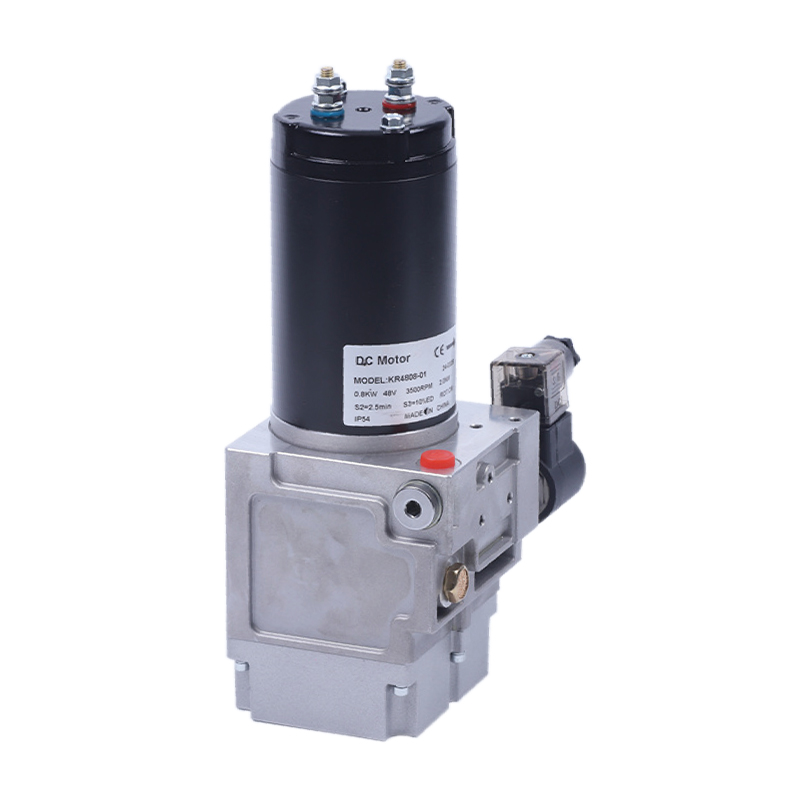

Táto hydraulická pohonná jednotka je špeciálne navrhnutá pre všetky elektrické paletové vozíky. Pozostáva z vysokonapäťového zubového čerpadla, jednosmerného motora s permanentným magnetom a centrálneho ventilového bloku. Ventil kartuše a olejová nádrž sú integrované. Spustite motor, aby stúpal, otvorte solenoidový ventil do polohy fal. Zabudovaný škrtiaci ventil na kompenzáciu tlaku riadi rýchlosť zostupu. S voliteľným motorom 0,3-0,8kw, voliteľným napätím 12-48V, železnou a plastovou olejovou nádržou na výber.
PODROBNÝ ÚVOD

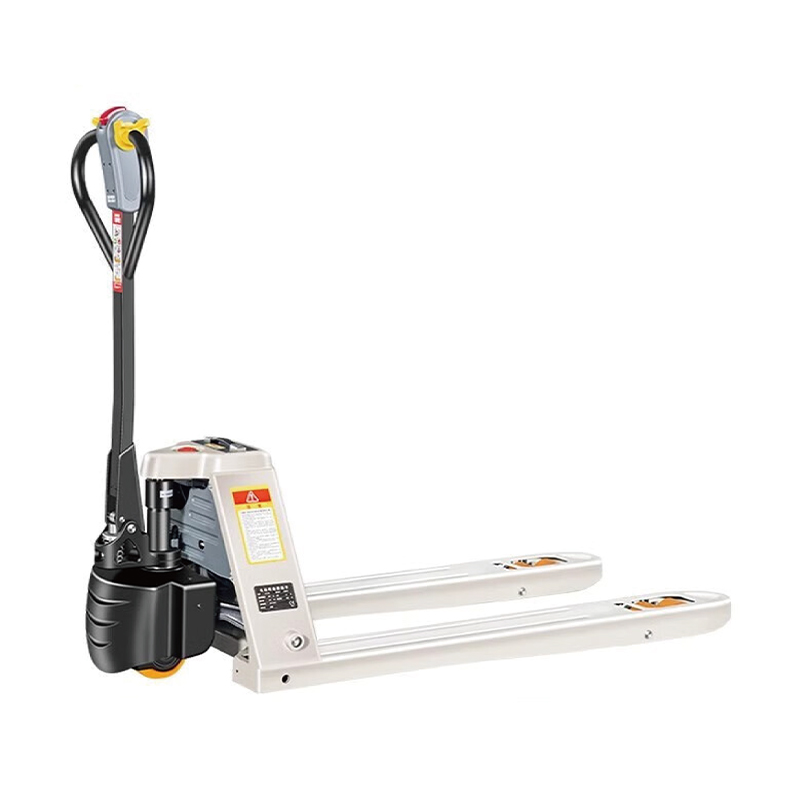

Táto hydraulická jednotka mini paletového vozíka pozostáva z vysokotlakového čerpadla, jednosmerného motora s permanentným magnetom, solenoidového ventilu a stredového bloku. Existuje niekoľko spôsobov inštalácie, ako je vertikálna, horizontálna a bočná inštalácia, ktoré môžu spĺňať inštaláciu rôznych malých elektrických nočných vozíkov. Napätie a výkon motora je možné prispôsobiť podľa požiadaviek zákazníka.
Pohonná jednotka elektrického hnacieho motora vysokozdvižného vozíka dodáva olej do valca cez vysokotlakové olejové potrubie a valec stúpa. Motor je vypnutý a solenoidový ventil je zapnutý. Valec klesá. Rýchlosť klesania môže byť vybavená prietokovými ventilmi rôznych prietokov podľa požiadaviek zákazníka.
Pohonný motor s permanentným magnetom tohto miniatúrneho paletového vozíka má vysokú účinnosť, menej tepla a nízke riziko zlyhania. Môže nepretržite a stabilne poskytovať výkon a prispôsobovať sa prevádzke s vysokou intenzitou.
Hydraulická pohonná jednotka z hliníkovej zliatiny tohto produktu má malú veľkosť, nízku hmotnosť, ľahko sa inštaluje a udržiava a má nízku hlučnosť v konštrukcii namontovanej na vrchu.
ŠPECIÁLNE POZNÁMKY
Pohonná jednotka je pracovný systém S3 a nemôže pracovať nepretržite. Spustí sa o 10 sekúnd a zastaví sa o 90 sekúnd.
Pred inštaláciou sa uistite, že hydraulické komponenty, ako je olejový valec, olejové potrubie a spoj, sú bez nečistôt.
Viskozita hydraulického oleja má byť 15-68st. Hydraulický olej č.46 proti opotrebeniu sa odporúča v lete a nízkoteplotný hydraulický olej č.32 v zime.
Po prvom spustení operačného systému skontrolujte, či je dostatok oleja v olejovej nádrži, spravidla 2/3 olejovej nádrže.
Po použití systému počas prvých 100 hodín sa musí vymeniť hydraulický olej a potom každých 3000 hodín.
SCHÉMA SCHÉMA
ŠPECIFIKÁCIE
(Hydraulická hnacia jednotka mini paletového vozíka 1)
| Model | Volt | Sila | Rýchlosť | Výtlak | Tlak | Nádrž | Napätie solenoidového ventilu |
| PNC-O.8-D24-0.5/0.65-18-0.7/W-Y2 | 24 V DC | 0,8 kW | 3400 ot./min | 0,65 CC/REV | 18 MPA | 0,7 l | 24 V DC |
| PNC-0,8-D48-0,5/0,65-18-0,7/W-Y2 | 48 V DC | 3100 ot./min | 48 V DC |
(Hydraulická hnacia jednotka mini paletového vozíka 2)
| Model | Volt | Sila | Rýchlosť | Výtlak | Tlak | Nádrž | Napätie solenoidového ventilu |
| PNC-0,8-D24-0,5/1,0-13-0,7/W-Y2 | 24 V DC | 0,8 kW | 3400 ot./min | 0 65 CC/REV | 13 MPA | 0,7 l | 24 V DC |
| PNC-0,8-D48-0,5/0,65-13-0,7/W-Y2 | 48 V DC | 3100 ot./min | 1. oCC/REV | 48 V DC |
(Hydraulická hnacia jednotka mini paletového vozíka 3)
| Model | Volt | Sila | Rýchlosť | Výtlak | Tlak | Nádrž | Napätie solenoidového ventilu |
| PNC-0,8-D24-0,5/0,38-23-0,5/W-Y2 | 24 V DC | 0,8 kW | 3400 ot./min | 0,38 CC/REV | 23 MPA | 0,5 l | 24 V DC |
| PNC-0,8-D48-0,5/0,38-23-0,5/W-Y2 | 48 V DC | 3100 ot./min | 48 V DC |
(Hydraulická hnacia jednotka mini paletového vozíka 4)
| Model | Volt | Sila | Rýchlosť | Výtlak | Tlak | Nádrž | Napätie solenoidového ventilu |
| PNC-0,8-D24-0,5/0,38-23-0,4/W-Y2 | 24 V DC | 0,8 kW | 3400 ot./min | 0,38 CC/REV | 23 MPA | 0,4 l | 24 V DC |
| PNC-0,8-D48-0,5/0,38-23-0,4/W-Y2 | 48 V DC | 3100 ot./min | 48 V DC |
(Hydraulická hnacia jednotka mini paletového vozíka 5)
| Model | Volt | Sila | Rýchlosť | Výtlak | Tlak | Nádrž | Napätie solenoidového ventilu |
| PNC-0,8-D24-0,5/0,65-16-1,5/L-Y2 | 24 V DC | 0,8 kW | 3400 ot./min | 0,65 CC/REV | 16 MPA | 1,5 l | 24 V DC |
| PNC-1.2-D24-0.5/0.88-16-1.5/L-Y2 | 1,2 kW | 3800 ot./min | 0,88 CC/REV | ||||
| PNC-0,8-D48-0,5/0,65-16-1,5/L-Y2 | 48 V DC | 0,8 kW | 3100 ot./min | 0,65 CC/REV | 48 V DC |
Poznámka: Ak potrebujete parametre systému, ako je čerpadlo, tlak a výkon motora s rôznym prietokom, kontaktujte nášho predajcu.
