Hydraulická pohonná jednotka sa skladá zo šiestich funkčných skupín, ktoré spolupracujú: a nádrž ktorý uchováva a upravuje tekutinu, a čerpadlo ktorý premieňa mechanickú energiu na prúdenie, an elektromotora ktorý poháňa čerpadlo, a zostava ventilu ktorý usmerňuje a reguluje tlak, a filtračný okruh ktorý chráni vnútorné povrchy pred kontamináciou a podporný hardvér, ako sú chladiče, akumulátory, rozdeľovače, tesnenia a prístrojové vybavenie. Každý z týchto komponentov hydraulickej pohonnej jednotky má priamy vplyv na stabilitu tlaku v systéme, životnosť kvapaliny a na to, ako dlho jednotka beží, kým potrebuje servis.
Veľkosť a trieda každého dielu závisí od pracovného cyklu, okolitej teploty a tlaku, ktorý vyžadujú následné pohony. Jednotka postavená pre lisovací lis, ktorý sa spúšťa každých pár sekúnd, potrebuje inú odozvu ventilu a chladiacu kapacitu ako jednotka, ktorá drží statickú svorku celé hodiny. Prispôsobenie komponentov skutočnému pracovnému cyklu namiesto štandardnej konfigurácie podľa katalógu je zvyčajne rozdiel medzi pohonnou jednotkou, ktorá vydrží desať rokov, a jednotkou, ktorá potrebuje prestavbu za dva roky.
Pomáha tiež uvažovať o hydraulickej pohonnej jednotke ako o uzavretej slučke, a nie ako o súbore samostatných častí. Kvalita kvapaliny nastavená nádržou a filtračným okruhom ovplyvňuje opotrebovanie čerpadla, opotrebovanie čerpadla ovplyvňuje vnútorné netesnosti a tvorbu tepla, teplo ovplyvňuje viskozitu a viskozita ovplyvňuje, ako presne ventily dokážu regulovať prietok. Slabý článok v ktorejkoľvek jednotlivej skupine komponentov sa nakoniec prejaví ako symptóm niekde inde v obvode, a preto musí odstraňovanie porúch pohonnej jednotky takmer vždy začať stavom kvapaliny predtým, ako sa pozriete na akúkoľvek jednotlivú časť.
V nasledujúcich častiach nájdete informácie o každej hlavnej skupine komponentov, o zmenách medzi konfiguráciami, o štandardoch a dátových bodoch, na ktoré sa inžinieri bežne odvolávajú pri špecifikácii dielov, a o vzoroch porúch, ktoré sa najčastejšie vyskytujú v teréne.
Nádrž dokáže viac ako len zadržiavať ropu. Usadzuje strhnutý vzduch, odvádza teplo cez svoju povrchovú plochu a umožňuje, aby nečistoty vypadli skôr, ako sa kvapalina nasaje späť do vstupu čerpadla. Zásobník, ktorý je poddimenzovaný pre prietok čerpadla, bude recirkulovať horúcu, prevzdušnenú tekutinu, čo urýchľuje oxidáciu a skracuje životnosť tesnenia na všetkých ostatných komponentoch v okruhu.
Široko používané počiatočné pravidlo veľkosti nádrže trojnásobok až päťnásobok menovitého prietoku čerpadla v galónoch za minútu , vyjadrené v galónoch. Jednotka postavená okolo čerpadla 20 GPM by preto zvyčajne používala nádrž s objemom 60 až 100 galónov, pričom spodný koniec je vyhradený pre jednotky, ktoré už obsahujú pomocné chladenie.
| Typ služby | Odporúčaný pomer nádrže k prietoku | Typická konfigurácia ozvučnice |
|---|---|---|
| Nepretržitý chod, vysoká tepelná záťaž | 4:1 až 5:1 | Usmerňovacia doska v plnej výške so spätným difúzorom |
| Prerušovaná prevádzka, štandardná lisovacia práca | 3:1 až 4:1 | Čiastočná prepážka oddeľujúca sanie a spiatočku |
| Mobilné alebo priestorovo obmedzené jednotky | 2:1 až 3:1 | Iba vnútorný difúzor, žiadna plná prepážka |
Nádrže tiež obsahujú plniace a vypúšťacie porty, odvzdušňovač s vysúšadlom alebo časticovým prvkom, magnetickú vypúšťaciu zátku na zachytávanie železných nečistôt a priezor alebo plavákový hladinomer. Preskočenie magnetickej zástrčky je bežnou skratkou pri lacnejších zostavách hydraulických pohonných jednotiek a je to jeden z najlacnejších doplnkov v porovnaní s ochranou proti opotrebeniu, ktorú poskytuje.
Vnútorná usmerňovacia doska je často prehliadaná, ale jej umiestnenie určuje, koľko času má tekutina, kým sa nasaje späť do čerpadla. Prepážka nastavená príliš blízko k saciemu otvoru skracuje efektívnu vzdialenosť usadzovania a umožňuje prevzdušnenej kvapaline recirkulovať rýchlejšie, než dokáže odplyniť. Spätné potrubia sú zvyčajne rezané pod 45-stupňovým uhlom a umiestnené pod povrchom tekutiny, aby sa znížilo rozstrekovanie a tvorba peny, a difúzna armatúra na spätnom potrubí rozptyľuje tok cez širšiu oblasť, namiesto toho, aby smeroval vysokorýchlostný prúd priamo na stenu nádrže.
Uhlíková oceľ zostáva štandardným materiálom zásobníka z nákladových dôvodov, zvyčajne je dokončená s vnútorným povlakom odolným voči špecifickému typu použitej kvapaliny, pretože minerálny olej, voda-glykol a biologicky odbúrateľné kvapaliny interagujú s neupravenou oceľou odlišne. Nádrže z nehrdzavejúcej ocele sa objavujú na jednotkách v potravinárskom, umývacom alebo korozívnom prostredí, kde by zlyhanie náteru predstavovalo riziko kontaminácie. Hliníkové nádrže sa objavujú na mobilných a na hmotnosť citlivých konštrukciách a vymenia určitú odolnosť proti prehĺbeniu za zmysluplné zníženie hmotnosti.
Kvapalina samotná je pracovnou zložkou, nielen médiom, a výber nesprávnej triedy podkopáva všetky ostatné časti v okruhu bez ohľadu na to, ako dobre sú tieto časti špecifikované.
Viskozita je vo všeobecnosti špecifikovaná triedou ISO, pričom normy ISO 32 a ISO 46 pokrývajú väčšinu priemyselných aplikácií v miernom podnebí a ISO 68 je vyhradená pre jednotky prevádzkované pri konštantne vysokých teplotách okolia. Spúšťanie kvapaliny, ktorá je príliš riedka pre prevádzkovú teplotu, zvyšuje vnútorný únik cez čerpadlo a ventily, čím sa znižuje objemová účinnosť, zatiaľ čo príliš hustá kvapalina zvyšuje obmedzenie prívodu čerpadla a môže spôsobiť nedostatok čerpadla pri spustení v chladných podmienkach. Index viskozity nad 100 naznačuje, že kvapalina odoláva riedeniu pri zvyšovaní teploty, čo je dôležitejšie pri jednotkách, ktoré zaznamenávajú veľké sezónne výkyvy teplôt, než pri vnútorných inštaláciách s riadenou klímou.
Čerpadlo nastavuje prietok a v kombinácii s nastavením poistného ventilu maximálny pracovný tlak celej jednotky. Tri architektúry čerpadiel pokrývajú veľkú väčšinu konštrukcií priemyselných hydraulických agregátov.
Čerpadlo s pevným objemom dodáva konštantný prietok pri danej rýchlosti hriadeľa bez ohľadu na zaťaženie, pričom nadbytočný prietok sa obchádza cez poistný ventil ako teplo. Čerpadlo s premenlivým objemom, tlakovo kompenzované čerpadlo znižuje svoj vlastný výkon, keď systém dosiahne nastavený tlak, čím sa podstatne zníži tvorba tepla a odber elektriny na jednotkách s dlhou dobou zotrvania. Vyššie počiatočné náklady na variabilné čerpadlo sa často vrátia v priebehu niekoľkých rokov vďaka nižším nákladom na chladenie a energiu na jednotkách, ktoré väčšinu svojho cyklu spotrebujú na udržiavanie tlaku namiesto pohybu prietoku.
Väčšina priemyselných čerpadiel sa montuje priamo na motor cez zvonový kryt a flexibilnú spojku namiesto remeňového pohonu, ktorý udržuje súososť hriadeľa konzistentnú a zabraňuje réžii údržby napínania remeňa. Na výbere materiálu spojky záleží viac, ako by sa mohlo zdať – spojka, ktorá je príliš tuhá, prenáša vibrácie motora priamo do hriadeľa čerpadla a urýchľuje opotrebovanie ložísk, zatiaľ čo spojka, ktorá je príliš mäkká, sa môže pri náhlych zmenách zaťaženia navinúť. Tolerancia vyrovnania medzi motorom a hriadeľom čerpadla sa zvyčajne udržiava v rozmedzí niekoľkých tisícin palca, pretože nesprávne vyrovnanie za týmto rozsahom sa prejavuje ako predčasný únik tesnenia hriadeľa dlho predtým, než ovplyvní výkon.
Nové piestové čerpadlo zvyčajne pracuje s 92 až 97-percentnou objemovou účinnosťou, čo znamená, že iba malé percento teoretického výkonu sa stratí v dôsledku vnútorného sklzu. Ako sa čerpadlo opotrebováva, tento sklz sa zvyšuje a tlak sa pri zaťažení udržiava menej stabilne, aj keď sa čerpadlo môže stále spúšťať a bežať normálne. Sledovanie výstupného prietoku alebo poklesu tlaku pri stálom zaťažení v priebehu času poskytuje oveľa skoršie varovanie pred opotrebovaním čerpadla ako čakanie na úplnú poruchu.
Motor musí spĺňať požiadavky na výkon čerpadla pri zamýšľanom prevádzkovom tlaku, nielen jeho prietok. Konská sila pre hydraulický okruh sa vypočítava zo súhrnu prietoku a tlaku, takže čerpadlo, ktoré vyzerá skromne pri samotnom prietoku, môže stále vyžadovať veľký motor, ak sa očakáva, že bude neustále udržiavať vysoký tlak.
| Rám motora | Bežný rozsah konských síl | Typická aplikácia |
|---|---|---|
| NEMA 56C / 143TC-145TC | 1 až 5 HP | Malé mobilné jednotky, výťahy s jedným pohonom |
| 184TC-215TC | 7,5 až 20 HP | Štandardné priemyselné lisy a svorky |
| 254TC a väčšie | 25 HP a viac | Priemyselné stroje na nepretržitú prevádzku, vstrekovanie |
Motory TEFC (úplne uzavreté, chladené ventilátorom) dominujú v inštaláciách priemyselných hydraulických jednotiek, pretože koniec čerpadla je vystavený olejovej hmle a časticiam vo vzduchu. Tu záleží aj na pracovnom cykle: motor dimenzovaný na nepretržitú prevádzku (S1) bude počas osemhodinovej zmeny bežať chladnejšie ako motor dimenzovaný len na prerušovanú prevádzku, a to aj v prípade, že obidva majú rovnaký menovitý výkon.
Priame spúšťanie je bežné pre menšie motory, ale vytvára nábehový prúd niekoľkonásobok menovitého prevádzkového prúdu, čo môže byť problém v zariadeniach s obmedzenou elektrickou prevádzkou alebo na jednotkách, ktoré sa často spúšťajú a zastavujú počas smeny. Softštartéry a pohony s premenlivou frekvenciou znižujú tento nárazový impulz a pohon s premenlivou frekvenciou navyše umožňuje znížiť otáčky motora počas období cyklu s nízkou spotrebou, čo znižuje spotrebu energie aj hluk. Na jednotkách, kde má čerpadlo pevný objem, je jeho spárovanie s VFD jednou z najefektívnejších renovačných zmien na zníženie spotreby energie v pohotovostnom režime bez výmeny samotného čerpadla.
Hodnoty na typovom štítku motora predpokladajú štandardnú teplotu okolia, bežne 40 °C. Jednotky inštalované v uzavretých skriniach, horúcich mechanických miestnostiach alebo priamom slnečnom svetle často bežia pri vyššom prostredí, ako je základná hodnota, a využiteľný výkon motora v konských silách sa musí zodpovedajúcim spôsobom znížiť, inak bude motor bežať pri vyšších teplotách, než je predpísaná jeho trieda izolácie, čím sa skráti životnosť vinutia skôr, ako dôjde k akejkoľvek mechanickej poruche.
Ventily sú miestom, kde sa vlastne formuje správanie hydraulickej pohonnej jednotky. Takmer v každej zostave sa objavujú tri rodiny ventilov spolu s niekoľkými špeciálnymi typmi ventilov používaných v náročnejších okruhoch.
Solenoidom ovládané smerové ventily smerujú tok na vysunutie, stiahnutie alebo pridržanie pohonu. Konfigurácia cievky určuje, či je okruh v pokoji s otvoreným stredom, uzavretým stredom alebo tandemovým stredom, čo zase ovplyvňuje, ako sa čerpadlo správa, keď ventil nie je posunutý. Čas odozvy na štandardnom solenoidovom ventile s mokrou kotvou je zvyčajne v rozsahu 20 až 50 milisekúnd, zatiaľ čo proporcionálne smerové ventily vymieňajú časť tejto rýchlosti za riadený, stupňovitý prechod, ktorý znižuje rázové zaťaženie pohonu a pripojenej konštrukcie.
Poistný ventil nastavuje absolútny tlakový strop okruhu a chráni každú súčiastku v smere prúdenia pred preťažením. Zvyčajne sa nastavuje o 10 až 20 percent nad najvyšším pracovným tlakom, ktorý systém potrebuje, čo poskytuje rezervu bez plytvania energiou cez odľahčovaciu dráhu počas normálnej prevádzky. Pilotne ovládané poistné ventily držia užšiu toleranciu tlaku pri premenlivom prietoku ako priamo pôsobiace poistné ventily a sú štandardnou voľbou pre akýkoľvek okruh nad približne 10 GPM.
Ihlové ventily, tlakovo kompenzované regulátory prietoku a rozdeľovače prietoku riadia rýchlosť pohonu nezávisle od kolísania zaťaženia. Verzie s kompenzáciou tlaku držia nastavený prietok aj pri zmene tlaku záťaže, čo je dôležité pri akejkoľvek aplikácii, kde sa vyžaduje konzistentnosť doby cyklu, ako je synchronizované upínanie.
Na vertikálnych pohonoch vyvažovací ventil zabraňuje voľnému pádu presahujúceho zaťaženia pri pretrhnutí hadice alebo pri strate signálu smerového ventilu udržiavaním protitlaku na výstupnej strane pohonu, kým nie je vstupná strana aktívne natlakovaná. Záťažové ventily tohto typu sa považujú za komponenty kritické z hľadiska bezpečnosti pri akejkoľvek aplikácii, kde by nekontrolované klesanie predstavovalo nebezpečenstvo, ako sú zdvíhacie plošiny alebo lisovacie barany.
Rozdeľovače ventilov čoraz viac kombinujú niekoľko z týchto funkcií do jedného liateho alebo vŕtaného bloku, čím sa znižuje počet vonkajších armatúr a miest úniku v porovnaní so hromadou samostatne potrubných ventilov.
Kontaminácia je zodpovedná za väčšinu neplánovaných porúch hydraulických komponentov a filtrácia je primárnou ochranou. Dobre špecifikovaná hydraulická hnacia jednotka využíva filtráciu vo viac ako jednom bode okruhu, namiesto toho, aby sa spoliehala na jedno umiestnenie filtra.
| Umiestnenie filtra | Typické mikronové hodnotenie | Primárny účel |
|---|---|---|
| Sacie sitko | 100 až 150 mikrónov | Chráni vstup čerpadla pred veľkými nečistotami |
| Filter tlakového potrubia | 10 až 25 mikrónov | Chráni ventily a valce za čerpadlom |
| Filter spätného vedenia | 10 až 25 mikrónov | Zachytáva opotrebené úlomky predtým, ako sa znova dostanú do zásobníka |
Čistota tekutín sa bežne sleduje pomocou počítania častíc podľa normy ISO 4406, ktorá uvádza tri čísla predstavujúce počty častíc pri veľkostiach 4, 6 a 14 mikrónov. Kód ako 18/16/13 je realistickým cieľom pre strednotlakový priemyselný okruh, zatiaľ čo proporcionálne a servo ventily vo všeobecnosti vyžadujú prísnejší kód v rozsahu 16/14/11. Indikátor zanesenia, či už vizuálny alebo elektrický, umožňuje personálu údržby meniť prvky na základe skutočného stavu namiesto pevného kalendárneho intervalu, čo znižuje predčasné výmeny prvkov a riziko prekročenia kapacity filtra.
Výkon filtračného prvku sa často vyjadruje ako pomer beta, ktorý porovnáva počet častíc nad danou veľkosťou pred a za prvkom. Pomer beta 200 pri 10 mikrónoch znamená, že filter odstráni 199 z každých 200 častíc tejto veľkosti alebo väčšej a považuje sa za vysokoúčinnosť filtra s tlakovým potrubím. Beta pomer je dôležitejší ako samotné hlavné mikrónové hodnotenie, pretože dva filtre inzerované v rovnakej mikrónovej veľkosti môžu mať veľmi rozdielnu skutočnú účinnosť zachytávania v závislosti od konštrukcie média.
Niektoré hydraulické pohonné jednotky pridávajú vyhradenú off-line filtračnú slučku, ktorá nepretržite beží z malého pomocného čerpadla nezávisle od pracovného cyklu hlavného okruhu. Toto usporiadanie s obličkovou slučkou udržuje nádrž čistú aj počas období, keď je hlavné čerpadlo nečinné, a je bežné pri veľkoobjemových nádržiach, kde samotná in-line filtrácia nedokáže prevrátiť celý objem tekutiny dostatočne často na to, aby udržala tesný cieľ čistoty.
Akumulátor ukladá hydraulickú energiu pod tlakom pomocou piestu, mechúra alebo membrány na oddelenie tekutiny od vopred naplneného objemu plynu, takmer vždy dusíka. V hydraulickej pohonnej jednotke slúžia akumulátory niekoľkým odlišným účelom.
Akumulátory v tvare močového mechúra sú najbežnejšou voľbou vo všeobecných priemyselných službách, pretože ponúkajú dobrý pomer rýchlosti odozvy a nákladov. Predbežný plniaci tlak je normálne nastavený na približne 90 percent minimálneho prevádzkového tlaku systému a je potrebné ho pravidelne kontrolovať, pretože náplň dusíka časom pomaly klesá cez materiál membrány.
Piestové akumulátory používajú na oddelenie plynu a kvapaliny voľne plávajúci piest namiesto pružného vaku, čo im umožňuje zvládať väčšie objemy a vyššie rýchlosti cyklov bez obáv z únavy, ktoré obmedzujú životnosť mechúra pri neustálom rýchlom cyklovaní. Sú bežnejšie na priemyselných lisoch a testovacích zariadeniach s nepretržitou prevádzkou, kde akumulátor zaznamenáva tisíce cyklov nabíjania a vybíjania za zmenu.
Každá neefektívnosť v hydraulickom okruhu sa prejaví ako teplo a prebytočné teplo je jedným z najrýchlejších spôsobov degradácie kvapaliny aj tesnení v celej jednotke. Vzduchom chladené výmenníky tepla využívajú ventilátorom poháňané radiátorové jadro a inštalácie v oblekoch, kde je k dispozícii okolitý vzduch a voda nie, zatiaľ čo vodou chladené rúrkové výmenníky ponúkajú konzistentnejšie chladenie v horúcom alebo prašnom prostredí, ale vyžadujú chladenú alebo prietokovú vodu.
Chladiaci výkon je vo všeobecnosti prispôsobený tepelnému zaťaženiu generovanému obtokom poistných ventilov, poklesu tlaku na ventiloch a neefektívnosti čerpadla, nielen výkonu motora. Jednotky prevádzkujúce čerpadlo s pevným objemom oproti ventilu s uzavretým stredom počas dlhej doby zotrvania generujú podstatne viac tepla ako čerpadlo s premenlivým objemom, ktoré vykonáva rovnakú prácu, a špecifikácia chladiča by mala odrážať tento rozdiel a nie všeobecné pravidlo založené na výkone.
Termostaticky riadený ventilátor alebo obtokový ventil na vodou chladenom okruhu bránia príliš veľkému kolísaniu teploty kvapaliny v oboch smeroch, pretože príliš studená kvapalina zvyšuje viskozitu a obmedzenie prívodu čerpadla, rovnako ako príliš horúca kvapalina znižuje viskozitu a pevnosť filmu.
Vzduchom chladené jednotky sa vyhýbajú problémom súvisiacim s inštalatérstvom, úpravou vody a vypúšťaním, ktoré prichádzajú s vodou chladeným systémom, čo z nich robí jednoduchšiu voľbu pre väčšinu samostatných priemyselných inštalácií. Vodou chladené jednotky na oplátku udržujú stabilnejšiu teplotu tekutiny bez ohľadu na podmienky okolitého vzduchu a zaberajú menej fyzického priestoru okolo samotnej jednotky, čo je dôležité v zariadeniach, kde je priestor na podlahe alebo voľný prietok vzduchu obmedzený. Niektoré väčšie inštalácie používajú chladič voda-vzduch s uzavretou slučkou špeciálne na dosiahnutie stability vodného chladenia bez obáv o spotrebu vody a vypúšťanie v prípade otvoreného prietokového systému.
Rozdeľovacie bloky konsolidujú montáž ventilu a vnútorné porty do jedného opracovaného alebo odliateho tela, čím sa znižuje počet vonkajších hadíc a miest úniku, ktoré sú s nimi spojené. Ventily v štýle kazety naskrutkované priamo do dutín rozdeľovača vo veľkej miere nahradili staršie zostavy naskladaných ventilov na nových konštrukciách hydraulických pohonných jednotiek, pretože znižujú pôdorys a prácu pri montáži.
Hadica je hodnotená podľa pracovného tlaku, tlaku pri roztrhnutí a polomeru ohybu a poddimenzovaná hadica je jednou z najbežnejších príčin poklesu tlaku, ktorý sa nesprávne diagnostikuje ako problém s čerpadlom alebo ventilom. O-krúžkové čelné tesnenie a O-krúžkové nátrubkové fitingy sú teraz uprednostňované pred staršími nálevkovými armatúrami na vysokotlakových okruhoch, pretože spoľahlivo tesnia bez spoliehania sa len na krútiaci moment kov na kov, čím sa znižujú úniky v miestach pripojenia počas životnosti jednotky.
Pevné oceľové alebo nehrdzavejúce potrubie sa vo všeobecnosti používa na trvalé vedenie medzi nádržou, čerpadlom a potrubím na stacionárnych jednotkách, pretože pevné potrubie odoláva oderu a predĺži životnosť hadice počas životnosti inštalácie. Flexibilná hadica je vyhradená pre pripojenie k pohyblivým komponentom, ako je valec, ktorý sa pohybuje, alebo pre sekcie, ktoré vyžadujú izoláciu vibrácií od čerpadla a motora. Vhodným zmiešaním oboch, namiesto toho, aby ste z pohodlia pri montáži viedli hadicu pre celý pevný okruh, sa zmysluplne predlžuje servisný interval medzi opravami netesností.
Veľkosť potrubia je vo všeobecnosti nastavená tak, aby udržala rýchlosť tekutiny v akceptovaných rozsahoch – približne 2 až 4 stopy za sekundu na sacích potrubiach, 10 až 15 stôp za sekundu na tlakových potrubiach a 10 až 15 stôp za sekundu na spätných potrubiach. Poddimenzované potrubia zvyšujú rýchlosť nad tieto rozsahy, čo zvyšuje tlakovú stratu, vytvára dodatočné teplo a v sacích potrubiach špecificky zvyšuje riziko kavitácie na vstupe čerpadla.
Tesniam sa zriedka venuje rovnaká pozornosť ako čerpadlám alebo ventilom, keď je špecifikovaná hydraulická pohonná jednotka, ale porucha tesnenia je jedným z častejších dôvodov, prečo jednotka skončí neplánovanou opravou.
Otočné tesnenie hriadeľa na hnacom hriadeli čerpadla je vystavené neustálemu otáčaniu a akémukoľvek nesúosovosti v spojke motora, čo z neho robí jedno z miest s najvyšším opotrebením na celej jednotke. Materiál tesnenia hriadeľa musí byť prispôsobený typu kvapaliny pri použití, pretože zmes tesnenia vhodná pre minerálny olej môže rýchlo degradovať v kontakte s určitými ohňovzdornými alebo biologicky odbúrateľnými kvapalinami.
Montážne povrchy rozdeľovača a ventilu sa spoliehajú skôr na statické O-krúžky alebo tesnenia než na dynamické tesnenia a tieto majú vo všeobecnosti dlhšiu životnosť, pretože nie sú vystavené nepretržitému pohybu. Ich zlyhanie je častejšie spojené s nesprávnym krútiacim momentom skrutiek počas montáže alebo opätovného použitia tesnenia, ktoré malo byť vymenené počas výmeny ventilu, a nie s problémami s kompatibilitou tekutín.
| Typ kvapaliny | Bežne kompatibilný materiál tesnenia | Poznámka |
|---|---|---|
| Minerálny olej | nitril (Buna-N) | Štandardné predvolené nastavenie pre väčšinu priemyselných obvodov |
| Ohňovzdorná voda-glykol | EPDM | Nitril sa v kvapaline voda-glykol časom degraduje |
| Fosfátový ester | Fluorocarbon (Viton) | EPDM a nitril sú nevhodné |
Prístrojové vybavenie premení hydraulickú hnaciu jednotku z uzavretej skrinky na niečo, čo možno diagnostikovať bez demontáže. Minimálny balík prístrojového vybavenia na väčšine priemyselných jednotiek obsahuje manometer s izolačným ventilom na ochranu manometra pred pulzáciou, ukazovateľ hladiny kvapaliny a teploty na nádrži a indikátor upchatia na kryte filtra.
| nástroj | Čo monitoruje | Prečo na tom záleží |
|---|---|---|
| Prevodník tlaku | Tlak v systéme, elektricky odčítaný | Umožňuje monitorovanie PLC a blokovanie na základe tlaku |
| Teplotný spínač | Teplota kvapaliny v nádrži | Spustí chladenie alebo vypnutie pred poklesom viskozity |
| Hladinový spínač | Hladina kvapaliny v nádrži | Zabraňuje kavitácii čerpadla z nedostatku kvapaliny |
| Indikátor upchatia filtra | Rozdiel tlaku na filtračnom prvku | Výmena prvkov vlajok na základe skutočného stavu |
Pridanie elektrických výstupov k týmto prístrojom namiesto spoliehania sa iba na vizuálne meradlá umožňuje PLC alebo ovládaciemu panelu automaticky vypnúť jednotku skôr, ako stav nízkej úrovne alebo nadmernej teploty spôsobí poškodenie, čo je oveľa lacnejšie ako oprava, ktorá nasleduje po ignorovanom varovaní.
Vo väčších inštaláciách prístrojové vybavenie čoraz viac napája históriu údajov alebo platformu vzdialeného monitorovania namiesto samotného lokálneho panelu, čo umožňuje personálu údržby sledovať trendy tlaku a teploty v priebehu týždňov alebo mesiacov namiesto toho, aby reagovali iba na alarm. Postupný posun v týchto trendoch – pomaly stúpajúca základná teplota alebo poistný ventil, ktorý obchádza častejšie ako predtým – je často najskorším dostupným varovaním o opotrebení čerpadla alebo chladiča, a to ešte skôr, ako jednotka spustí alarm alebo priamo zlyhá.
Samostatné hydraulické pohonné jednotky s jednoduchým zapínaním/vypínaním alebo ručným ovládaním ventilov stále tvoria veľkú časť inštalácií, ale integrácia s PLC alebo vyhradeným hydraulickým ovládačom sa stala štandardom v akejkoľvek aplikácii, kde záleží na načasovaní cyklov, sekvencii alebo bezpečnostnom blokovaní.
Diskrétna schéma ovládania úplne zapína alebo vypína solenoidové ventily, čo je dostatočné pre jednoduché sekvencie vysúvania-zaťahovania-zadržania. Proporcionálne a servo riadenie namiesto toho nepretržite moduluje polohu ventilu, čo umožňuje riadenú akceleráciu, spomaľovanie a polohovanie v strede zdvihu. Proporcionálne ovládanie zvyšuje náklady a vyžaduje prísnejšiu čistotu kvapaliny, ale práve to umožňuje hydraulickej hnacej jednotke prispôsobiť sa hladkému pohybu s presnosťou polohy, o ktorom sa niekedy predpokladá, že pneumatické alebo elektromechanické ovládače zvládajú lepšie.
Tlakové spínače, ochranné blokovanie a obvody núdzového zastavenia sú bežne zapojené priamo do štartéra motora a riadiaceho obvodu smerového ventilu, takže bezpečnostná udalosť odstráni elektrický pohon aj hydraulický tlak súčasne, namiesto toho, aby sa spoliehali len na softvérovú reakciu, ktorá by mohla byť oneskorená v dôsledku poruchy riadiaceho systému.
Náklady na energiu počas životnosti hydraulickej pohonnej jednotky často prevyšujú pôvodnú nákupnú cenu zariadenia, čo robí z účinnosti faktor výberu komponentov ako taký, a nie sekundárny problém.
Tieto voľby sa navzájom ovplyvňujú: čerpadlo s premenlivým objemom spárované s motorom poháňaným VFD a rozdeľovačom so snímačom zaťaženia môže podstatne znížiť spotrebu elektrickej energie v porovnaní so základnou líniou s pevným objemom a pevnou rýchlosťou pri rovnakej aplikácii, hoci skutočné úspory do značnej miery závisia od toho, aká časť pracovného cyklu sa minie pri čiastočnom dopyte v porovnaní s prevádzkou s plným prietokom.
Vyššie uvedené skupiny komponentov sa vzťahujú na mobilné aj stacionárne hydraulické pohonné jednotky, ale špecifický hardvér vybraný v rámci každej skupiny sa medzi nimi často výrazne líši.
| Komponent | Stacionárna priemyselná jednotka | Mobilná jednotka |
|---|---|---|
| Zdroj energie | Pevný elektromotor | PTO, čerpadlo namontované na motore alebo akumulátorový elektromotor |
| Materiál nádrže | Uhlíková alebo nerezová oceľ | Hliník na zníženie hmotnosti |
| Chladenie | Výmenník tepla vzduch alebo voda | Chladenie vzduchom alebo ventilátorom |
| Kryt | Otvorený rám alebo zvukotesná skriňa | Utesnená priehradka s izoláciou proti vibráciám |
Vibrácie sú najväčším dodatočným konštrukčným faktorom mobilných jednotiek. Komponenty, ktoré by roky nerušene sedeli na stacionárnej priemyselnej podlahe, potrebujú poistné podložky, zmes na zaistenie závitov a hadicové svorky s odolnosťou voči vibráciám na mobilnom podvozku, pretože trvalé vibrácie na ceste alebo v teréne uvoľnia štandardné spojovacie prvky a armatúry oveľa rýchlejšie, ako by to kedy bolo pri stacionárnej inštalácii.
Väčšina porúch hydraulických agregátov má pôvod v jednej z troch základných príčin: kontaminácia, prevzdušňovanie alebo teplo. Rozpoznanie prvých príznakov každého z nich umožňuje personálu údržby zasiahnuť skôr, ako komponent skutočne zlyhá.
| Symptóm | Pravdepodobný ovplyvnený komponent | Spoločná hlavná príčina |
|---|---|---|
| Kňučanie alebo kavitačný hluk na čerpadle | Čerpadlo, sacie sitko | Nízka hladina kvapaliny, upchaté sitko alebo únik vzduchu na sacej strane |
| Hubovitá alebo oneskorená odozva valca | Smerový alebo prietokový regulačný ventil | Zavzdušnená kvapalina alebo opotrebovaná cievka ventilu |
| Postupný pokles tlaku pri zaťažení | Čerpadlo, poistný ventil | Vnútorné opotrebovanie kontaminovanou kvapalinou |
| Rastúca teplota kvapaliny počas zmeny | Chladič, poistný ventil | Poddimenzované chladenie alebo nadmerný odľahčovací bypass |
| Splachovacie armatúry a koncovky hadíc | Armatúry, hadicové zostavy | Únava z vibrácií alebo nesprávny krútiaci moment pri montáži |
| Chybný údaj tlakomeru alebo prevodníka | Izolátor meracieho prístroja, vedenie prevodníka | Poškodenie pulzovaním alebo uvoľnené elektrické spojenie |
Preventívny plán založený na odbere vzoriek tekutín, plánovaných výmenách filtrov založených skôr na indikátoroch upchatia než na pevných intervaloch a pravidelných kontrolách predbežného nabíjania akumulátora zachytí veľkú väčšinu týchto porúch, zatiaľ čo ich náprava je stále lacná.
Štvrťročné vzorkovanie tekutín je bežným základom pre jednotky v nepretržitej priemyselnej prevádzke, pričom vzorkovanie sa presunulo na mesačný interval na jednotkách s vysoko presnými proporcionálnymi alebo servo obvodmi, kde malý nárast počtu častíc má nadmerný vplyv na odozvu ventilov. Odber vzoriek zo živej tečúcej linky a nie z dna nádrže poskytuje reprezentatívnejší obraz o tom, čo v skutočnosti cirkuluje cez čerpadlo a ventily.
Štandardné katalógové jednotky pokrývajú veľkú časť aplikácií, ale zákazkové zostavy sú bežné tam, kde stopa, hluk, pracovný cyklus alebo vystavenie životnému prostrediu sú mimo štandardných rozsahov. Niekoľko praktických otázok tvorí väčšinu vlastných špecifikácií.
Získanie týchto odpovedí tesne pred výberom komponentov sa vyhne najdrahšiemu druhu prepracovania: po inštalácii zistíte, že čerpadlo, motor alebo chladiaci agregát boli poddimenzované pre skutočné prevádzkové podmienky.
Ak je hydraulická hnacia jednotka umiestnená v blízkosti stanovišťa operátora alebo v zariadení citlivom na hluk, zvukotesný kryt okolo čerpadla a motora môže zmysluplne znížiť vnímaný hluk, často nákladovo efektívnejšie ako samotné prepínanie typov čerpadiel. Konštrukcia krytu musí vyvážiť akustické tlmenie a primerané vetranie, pretože utesnený kryt, ktorý zachytáva teplo okolo motora a čerpadla, skráti životnosť komponentov, aj keď stíši jednotku.
Pri správnej filtrácii a údržbe tekutín fungujú konštrukčné komponenty hydraulickej pohonnej jednotky bežne 15 až 20 rokov, hoci čerpadlá, tesnenia a hadice sú opotrebované položky, ktoré sa prestavujú alebo vymieňajú v kratších cykloch ešte predtým.
Intervaly výmeny závisia skôr od prevádzkovej teploty a kontroly kontaminácie než od pevného počtu hodín. Mnoho priemyselných jednotiek pracuje s každoročnými alebo dvojročnými výmenami tekutín, keď filtrácia udržiava nízky počet častíc a teplota zostáva pod kontrolou, ale odber vzoriek tekutín je spoľahlivejším vodítkom ako samotný kalendárny dátum.
Vo väčšine prípadov to vyžaduje výmenu čerpadla a často aj montážneho adaptéra, pretože tieto dva typy čerpadiel sa líšia skôr mechanicky než len v logike ovládania. Vo všeobecnosti je praktickejšie špecifikovať správny typ čerpadla dopredu na základe pracovného cyklu, než plánovať neskoršiu modernizáciu.
Chladič, ktorý má správnu veľkosť na papieri, bude stále nedostatočný, ak je obmedzený prietok ventilátora alebo vody, ak poistný ventil obchádza väčší prietok, ako bolo zamýšľané kvôli problémom s ventilom alebo nastavením tlaku, alebo ak stupeň viskozity kvapaliny nezodpovedá rozsahu prevádzkových teplôt.
Akumulátory močového mechúra reagujú rýchlejšie a sú lacnejšie na všeobecné tlmenie nárazov a vyhladzovanie tlaku, zatiaľ čo piestové akumulátory zvládajú väčšie objemy a vyššiu frekvenciu cyklov odolnejšie, vďaka čomu sú vhodnejšie pre aplikácie s častými, veľkoobjemovými skokmi.
Sacie sito chráni vstup do čerpadla pred veľkými nečistotami a je zámerne hrubé, zvyčajne 100 až 150 mikrónov, aby sa zabránilo obmedzeniu vstupného prietoku čerpadla. Filter tlakového potrubia je oveľa jemnejší, zvyčajne 10 až 25 mikrónov, a chráni citlivejšie ventily a valce za čerpadlom.
Tlak, ktorý sa udržiava stabilný bez zaťaženia, ale klesá, keď je aktivátor zapojený, zvyčajne poukazuje na vnútorné opotrebovanie čerpadla alebo poistný ventil, ktorý sa otvára skôr, ako je jeho nastavená hodnota, pričom obe tieto faktory znižujú účinný prietok, ktorý je k dispozícii, keď systém skutočne funguje, a nie na voľnobeh.
Hrubšia kvapalina odoláva prúdeniu cez malé vnútorné priechody vo vnútri smerového alebo proporcionálneho ventilu, čím spomaľuje pohyb cievky a odozvu ovládača. To je dôvod, prečo je oneskorenie studeného štartu bežné na jednotkách ponechaných v nečinnosti cez noc v nevykurovaných priestoroch a prečo niektoré inštalácie pridávajú ohrievač nádrže alebo cyklus zahrievania pred spustením na plné otáčky v chladných podmienkach.
Spätný ventil ovládaný pilotom umožňuje voľný tok v jednom smere, zatiaľ čo blokuje spätný tok, kým ho signál riadiaceho tlaku úmyselne neotvorí, čo sa bežne používa na udržanie valca v polohe bez driftu, aj keď je smerový ventil vycentrovaný a nie je aplikovaný žiadny aktívny tlak.
Táto hydraulická pohonná jednotka plne elektrického zakladača je špeciálne navrhnutá pre plne elektrický zakladač. Je integrovaná vysokotlakovým zu...
Zobraziť podrobnosti
Táto pohonná jednotka zdvíhacej plošiny, navrhnutá pre hydraulické zdvíhacie plošiny, integruje vysokotlakové zubové čerpadlo, striedavý motor, cen...
Zobraziť podrobnosti
Táto hydraulická pohonná jednotka je špeciálne navrhnutá pre dvojčinný systém olejových valcov, ktorý je integrovaný pomocou vysokotlakového zubové...
Zobraziť podrobnosti
Táto hydraulická pohonná jednotka je šitá na mieru pre delené plytké zakopané hydraulické zdvíhacie stĺpy. Integruje obojsmerné zubové čerpadlo, st...
Zobraziť podrobnosti
Táto hydraulická pohonná jednotka je špeciálne navrhnutá pre hydraulické nákladné výťahy a je integrovaná s vysokotlakovým lopatkovým čerpadlom, po...
Zobraziť podrobnosti
Energeticky úsporná hydraulická stanica využíva princíp činnosti akumulátora v kombinácii s tlakovými snímačmi a hydraulickými komponentmi s nízkou...
Zobraziť podrobnosti

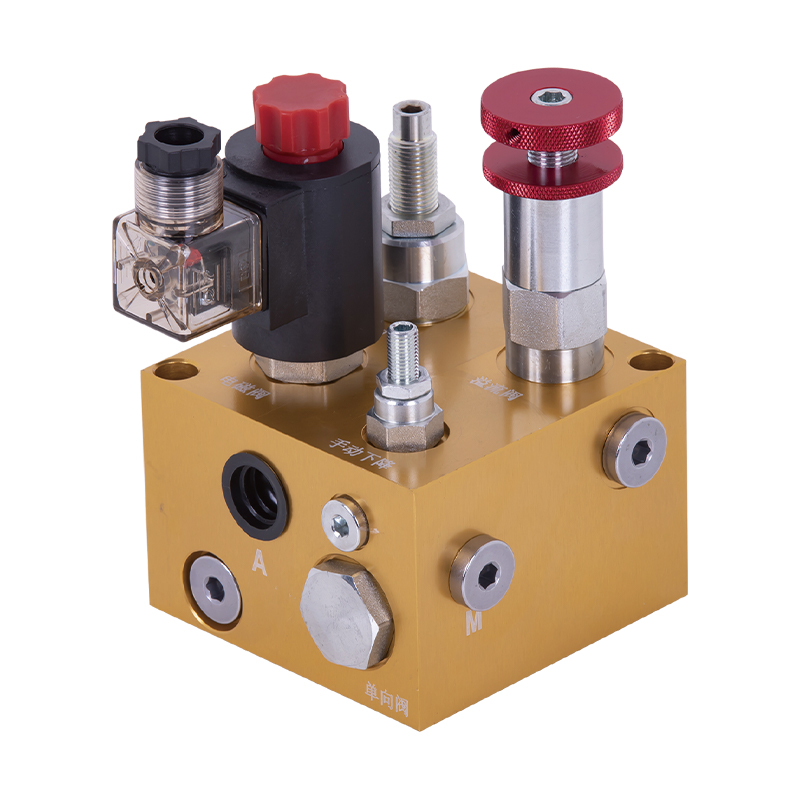

Rozdeľovací blok pohonnej jednotky pre zdvíhaciu plošinu je základnou integrovanou súčasťou hydraulického systému a zohráva kľúčovú úlohu pri koord...
