Ako funguje hydraulická pohonná jednotka: Kompletný sprievodca

Ako funguje hydraulická hnacia jednotka: Krátka odpoveď

A hydraulická pohonná jednotka (HPU) funguje pomocou elektromotora alebo spaľovacieho motora na pohon hydraulického čerpadla, ktoré nasáva kvapalinu zo zásobníka a natlakuje ho. Táto stlačená tekutina je potom nasmerovaná cez riadiace ventily do akčných členov – valcov alebo hydraulických motorov – ktoré premieňajú energiu tekutiny na mechanickú silu alebo pohyb. Akonáhle kvapalina dokončí svoju prácu, vráti sa do zásobníka, kde sa prefiltruje a ochladí pred opakovaním cyklu.

Tento uzavretý proces umožňuje kompaktnej jednotke generovať obrovskú silu. Štandardný priemyselný HPU pracujúci pri 3 000 PSI (207 barov) môže dodávať desiatky tisíc libier tlačnej alebo ťažnej sily cez relatívne malý valec, čo je dôvod, prečo hydraulické systémy zostávajú dominantnou voľbou v ťažkých zariadeniach, výrobných lisoch, leteckej pozemnej podpore a námorných aplikáciách.

Hlavné komponenty a Hydraulická pohonná jednotka

Pochopenie toho, ako funguje hydraulická hnacia jednotka, začína vedomím toho, čo robí každý hlavný komponent. Každý HPU – od 1-galónovej stolovej jednotky až po 500-galónový priemyselný zdroj – obsahuje rovnaké základné stavebné bloky.

Nádrž (hydraulická nádrž)

Zásobník uchováva zásobu hydraulickej kvapaliny. Nie je to len pasívny kontajner. Dobre navrhnutá nádrž umožňuje uniknutému vzduchu uniknúť z vracajúcej sa tekutiny, poskytuje dostatočnú plochu na odvádzanie tepla a využíva vnútorné prepážky na oddelenie spätného potrubia od sacieho vstupu čerpadla. Toto oddelenie bráni tomu, aby horúca, prevzdušnená vratná kvapalina okamžite znovu vstúpila do čerpadla. Všeobecné pravidlá veľkosti nádrže naznačujú, že objem tekutiny sa rovná troj- až päťnásobok prietoku čerpadla za minútu , hoci systémy s vysokým pracovným cyklom často vyžadujú viac.

Hlavný pohon (elektrický motor alebo motor)

Hlavný motor dodáva mechanickú energiu, ktorá poháňa čerpadlo. V priemyselných a stacionárnych aplikáciách a trojfázový elektromotor na striedavý prúd je štandardná, zvyčajne v rozsahu od 1 HP pre malé dielenské lisy až po viac ako 200 HP pre veľké hydraulické lisovacie linky alebo vstrekovacie stroje. Mobilné zariadenia – rýpadlá, šmykom riadené nakladače, žeriavy – využívajú ako hlavný pohon naftový motor vozidla s vývodovým hriadeľom (PTO), ktorý ho spája s hydraulickým čerpadlom.

Hydraulické čerpadlo

Čerpadlo je srdcom hydraulického agregátu. Nevytvára tlak – vytvára tok. Tlak sa vyvíja iba vtedy, keď tento prúd narazí na odpor (záťaž). Dominujú tri typy čerpadiel:

• Zubové čerpadlá: Jednoduché, cenovo dostupné a odolné voči kontaminácii. Pevný posun. Bežné v štiepačkách dreva, sklápačoch a lacných agregátoch. Typická účinnosť: 80–85 %.
• Lopatkové čerpadlá: Tichší chod a dobrá objemová účinnosť. Používa sa v obrábacích strojoch a priemyselných zariadeniach vyžadujúcich hladký výkon s nízkou hlučnosťou.
• Piestové čerpadlá: Schopnosť vysokého tlaku (až 6 000 PSI a viac), možnosti variabilného zdvihu a vysoká účinnosť (90–95 %). Štandardná voľba pre náročné aplikácie, ako sú hydraulické lisy, vstrekovanie a letecký priemysel.

Regulačné ventily

Regulačné ventily určujú, kam tekutina prúdi, ako rýchlo sa pohybuje a aký je povolený tlak. Tri hlavné kategórie sú:

• Smerové riadiace ventily (DCV): Určite, ktorý port ovládača prijíma stlačenú kvapalinu a ktorý sa vracia do nádrže. DCV ovládané solenoidom umožňujú diaľkové alebo automatické ovládanie.
• Tlakové regulačné ventily: Zahrňte poistné ventily (ktoré nastavujú maximálny tlakový limit systému), ventily na zníženie tlaku a sekvenčné ventily. Poistný ventil je kritickým bezpečnostným zariadením – bez neho by zablokovaný ovládač mohol vytvoriť tlak, kým niečo katastrofálne nezlyhá.
• Ventily na reguláciu prietoku: Regulujte rýchlosť pohonu obmedzením alebo meraním prietoku kvapaliny. Takto operátori riadia rýchlosť vysúvania a zasúvania valcov.

Akčné členy

Aktuátory sú výstupné zariadenia, ktoré premieňajú silu hydraulickej kvapaliny späť na mechanickú prácu. Hydraulické valce vytvárajú lineárnu silu a pohyb - vysúvanie alebo zasúvanie tyče. Hydraulické motory vytvárajú rotačný pohyb a krútiaci moment. Výber závisí výlučne od toho, aký druh pohybu aplikácia vyžaduje.

Filtračný systém

Znečistenie je najčastejšou príčinou zlyhania hydraulických komponentov, ako to neustále pripisujú priemyselné prieskumy 70-80% hydraulických porúch ku kontaminácii tekutín. Filtre sú umiestnené pri nasávaní (na ochranu čerpadla), tlaku (na ochranu komponentov po prúde) a pri návrate (na čistenie kvapaliny pred jej opätovným vstupom do zásobníka). Hodnoty filtrov sú vyjadrené v mikrónoch; väčšina systémov sa zameriava na úroveň čistoty podľa normy ISO 4406 triedy 16/14/11 alebo vyššej.

Výmenník tepla alebo chladič

Hydraulické systémy generujú teplo — zhruba 25 – 30 % príkonu sa zvyčajne stráca ako teplo v štandardnom systéme. Kvapalina pracujúca nad 180 °F (82 °C) rýchlo degraduje, čím sa urýchľuje opotrebovanie tesnenia a oxidácia. Vzduchové chladiče alebo vodou chladené výmenníky tepla zvyčajne udržiavajú teplotu kvapaliny v odporúčanom prevádzkovom rozsahu 100 °F až 140 °F (38 °C až 60 °C) .

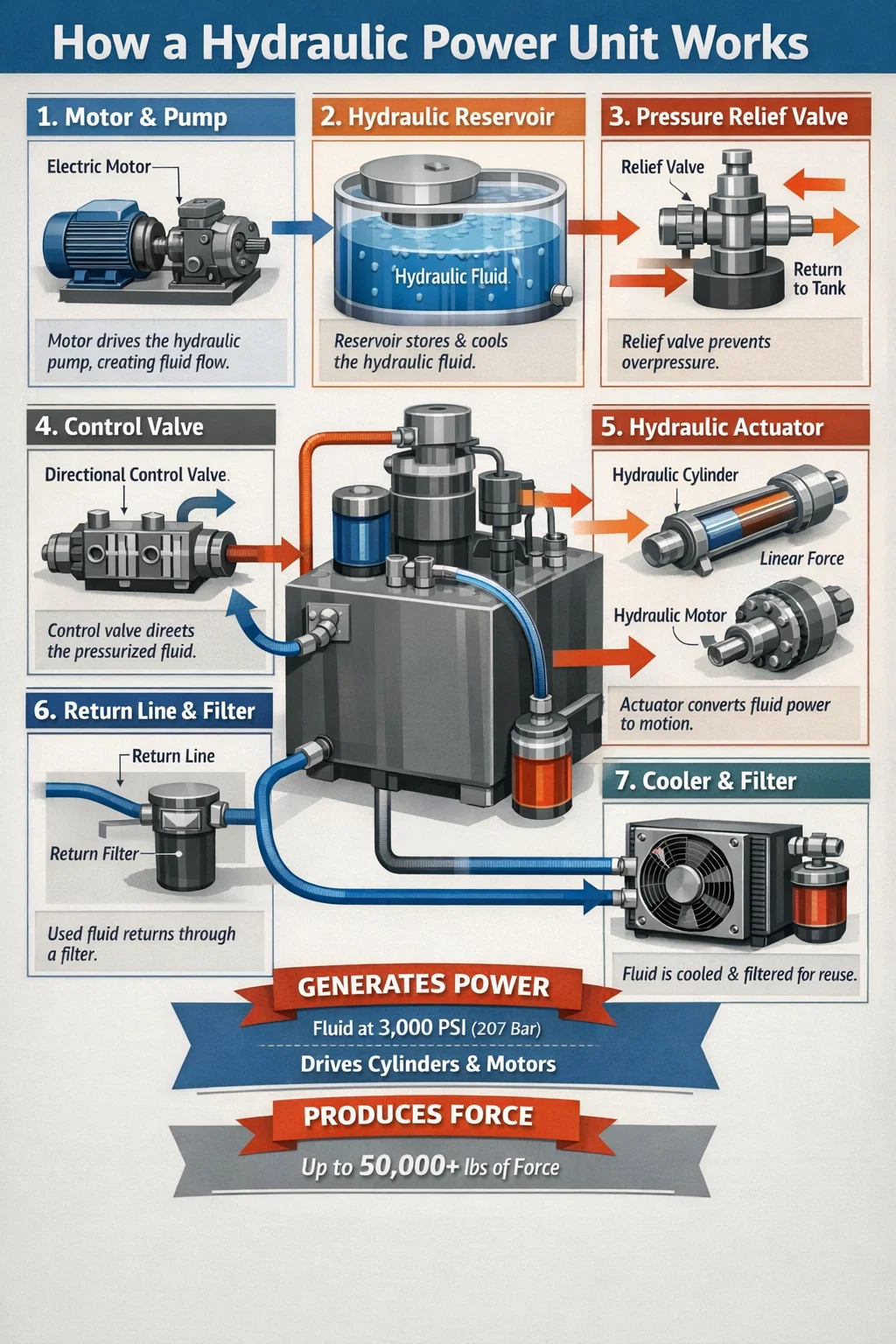

Krok za krokom prevádzkový cyklus hydraulickej pohonnej jednotky

Rozdelenie prevádzkového cyklu objasňuje, ako presne funguje hydraulická hnacia jednotka od začiatku do konca:

1. Motor sa spustí, čerpadlo sa otáča: Hlavný stroj roztočí čerpadlo. Vnútorná geometria čerpadla – zaberajúce zuby ozubeného kolesa, rotujúce piesty alebo posuvné lopatky – vytvára rozťahovacie a zmršťovacie komory, ktoré čerpajú tekutinu zo zásobníka cez sacie potrubie.
2. Kvapalina stláča: Čerpadlo tlačí tekutinu do tlakového potrubia pri prietoku určenom výtlakom čerpadla a otáčkami za minútu. Tlak sa zvyšuje, keď kvapalina narazí na odpor – hmotnosť záťaže, uzavretý ventil alebo sila potrebná na pohyb ovládača.
3. Poistný ventil udržuje limit systému: Ak tlak prekročí nastavenie poistného ventilu (napr. 3 000 PSI), ventil sa otvorí a obíde prebytočný prietok späť do nádrže, čím ochráni všetky komponenty.
4. Smerový ventil vedie kvapalinu: Operátor alebo riadiaci systém aktivuje solenoid, čím posunie smerový ventil. Stlačená kvapalina smeruje do jedného portu valca alebo motora.
5. Pohon sa pohybuje: Tlak tekutiny pôsobiaci na plochu piesta vytvára silu (Sila = Tlak × Plocha). 4-palcový valec pri 2 500 PSI produkuje približne Tlačná sila 31 400 lbf .
6. Spätná kvapalina prúdi späť: Kvapalina vytlačená z opačnej strany pohonu putuje späť cez smerový ventil a spätné vedenie do zásobníka a prechádza cez spätný filter.
7. Kvapalina sa ochladí a prefiltruje: V nádrži sa kvapalina usadzuje, uvoľňuje strhnutý vzduch a ochladzuje sa. Potom je pripravený na nasávanie späť do sacieho potrubia pre ďalší cyklus.

Typy hydraulických agregátov a ich prevádzkové rozdiely

Nie všetky hydraulické pohonné jednotky fungujú interne rovnakým spôsobom. Voľby dizajnu výrazne ovplyvňujú výkon, efektivitu a vhodnosť aplikácie.

Systémy čerpadiel s premenlivým objemom

V HPU s premenlivým objemom čerpadlo automaticky upravuje svoj výstupný prietok tak, aby zodpovedal systémovým požiadavkám. Keď je ovládač v držanej polohe a nie je potrebný žiadny pohyb, čerpadlo sa zastaví a dodáva iba dostatočný prietok na udržanie tlaku. To dramaticky znižuje tvorbu tepla a spotrebu energie v porovnaní so systémami s pevným objemom, ktoré nepretržite obchádzajú prebytočný prietok cez poistný ventil. Dobre implementované systémy s premenlivým objemom môžu znížiť spotrebu energie 30 – 50 % oproti porovnateľným dizajnom s pevným objemom.

Jednotky HPU s variabilnou rýchlosťou

Hydraulická hnacia jednotka VSD namiesto menenia výtlaku čerpadla mení otáčky motora prostredníctvom pohonu s premenlivou frekvenciou (VFD). Keď dopyt klesne, motor sa spomalí namiesto toho, aby čerpadlo obchádzalo prietok. Tieto systémy sú čoraz populárnejšie v moderných priemyselných zariadeniach, pretože znižujú náklady na energiu aj hladinu hluku – VSD poháňaný HPU pri voľnobehu môže pracovať pri menej ako 65 dB(A) v porovnaní so 75–80 dB(A) pri bežnej jednotke pri plnej rýchlosti.

Hydraulická kvapalina: médium, vďaka ktorému to všetko funguje

Hydraulická kvapalina dokáže oveľa viac ako len prenášať tlak. Premazáva všetky vnútorné komponenty čerpadla a motora, odvádza teplo z miest trenia, zabraňuje korózii a utesňuje medzery medzi pohyblivými časťami. Výber a údržba správnej kvapaliny je rovnako dôležitá ako výber správneho čerpadla.

Viskozita a jej vplyv

Viskozita je najdôležitejšou vlastnosťou kvapaliny v hydraulickom systéme. ISO VG 46 minerálny olej je najbežnejšou voľbou pre priemyselné HPU pracujúce v prostredí s normálnou teplotou. Príliš nízka viskozita spôsobuje zvýšenú vnútornú netesnosť čerpadla a zrýchlené opotrebovanie. Príliš vysoká viskozita zvyšuje odpor, generuje viac tepla a pri studených štartoch môže čerpadlo vyhladovať. Väčšina systémov špecifikuje rozsah viskozity 25–54 cSt pri prevádzkovej teplote .

Typy kvapalín používané v hydraulických pohonných jednotkách

• Minerálny olej: Štandard pre väčšinu priemyselných a mobilných aplikácií. Dobrá mazivosť, široko dostupná, nákladovo efektívna. Nevhodné tam, kde je vysoké riziko požiaru.
• Ohňovzdorné kvapaliny (HFA, HFB, HFC, HFD): Vyžaduje sa v oceliarňach, operáciách tlakového liatia a iných prostrediach s vysokou teplotou. Najbežnejšie sú typy voda-glykol a syntetické estery.
• Biologicky odbúrateľné kvapaliny: Na báze rastlinného esteru alebo polyalkylénglykolu (PAG). Používa sa v aplikáciách citlivých na životné prostredie – lesnícke zariadenia, pobrežné plošiny, výstavba vodných ciest.
• Kvapaliny na báze esterov fosforu: Používa sa v hydraulických systémoch komerčného letectva pre ich vynikajúcu požiarnu odolnosť a stabilitu pri vysokých prevádzkových tlakoch (až 3 000 PSI v systémoch lietadiel).

Bežné aplikácie, ktoré sa spoliehajú na hydraulické pohonné jednotky

Dôvod, prečo sa hydraulické pohonné jednotky používajú v toľkých priemyselných odvetviach, spočíva v jednej hlavnej výhode: žiadna iná technológia neposkytuje porovnateľnú hustotu sily za rovnakú cenu . Hydraulická hnacia jednotka s výkonom 10 HP dokáže generovať silu cez 50 000 lbf prostredníctvom skromného valca. Elektrický lineárny pohon s ekvivalentnou silou by stál niekoľkonásobne viac a zaberal by oveľa viac miesta.

Priemyselná výroba

Hydraulické lisy sú základom lisovania, kovania a tvárnenia kovov. Hydraulický lis s hmotnosťou 500 ton využíva HPU s prietokom 3 000 – 5 000 PSI na vyvinutie tonáže potrebnej na výrobu oceľových komponentov. Vstrekovacie stroje používajú HPU na generovanie zvieracej sily - bežne 100 až 6000 ton — ktorá drží polovice formy pohromade počas vstrekovania plastov.

Stavebné a mobilné zariadenia

Každý bager, buldozér a žeriav sa spolieha na hydraulickú energiu. Stredne veľké rýpadlo (trieda 20 ton) zvyčajne nesie dodávku HPU 50-80 galónov za minútu pri tlaku 5 000 PSI na súčasné poháňanie výložníka, ramena, lopaty a výkyvu. Kompaktné balenie HPU umožňuje všetku túto silu zabaliť do otočného rámu stroja.

Letectvo a obrana

Komerčné lietadlá používajú na palube hydraulické pohonné jednotky – často nazývané hydraulické agregáty – na ovládanie plôch riadenia letu, podvozku a reverzorov ťahu. Hydraulický systém Boeingu 737 funguje pri 3000 PSI a používa dva nezávislé systémy čerpadiel poháňaných motorom plus elektrické záložné čerpadlá. Vojenské vozidlá používajú HPU na otáčanie veží, vyrovnávanie zavesenia a polohovanie zbraňových systémov.

Námorné a pobrežné

Lodné riadiace systémy (hydraulické kormidlové zariadenia typu barana), palubné žeriavy, kotevné navijaky a systémy ochrany pred vyfúknutím na mori (BOP), všetky používajú vyhradené HPU. Podmorské riadiace systémy BOP využívajú HPU schopné prevádzky pri 5 000 PSI s akumulátorovými bankami zaisťujúcimi schopnosť núdzového uzavretia aj v prípade výpadku hlavného napájania.

Manipulácia s materiálom a zdvíhanie

Nakladacie mostíky, nožnicové zdvíhacie plošiny, zdvíhacie plošiny na vozidlá a zhutňovače smetiarskych vozidiel všetky používajú malé až stredné HPU. Dvojstĺpový automobilový zdvihák dimenzovaný na 10 000 libier zvyčajne používa a 2 HP, 2-galónový HPU pracujúci pri 2 500 – 3 000 PSI – demonštruje, ako dokáže skromná jednotka zvládnuť značné zaťaženie pri použití správnej veľkosti valca.

Tlak, prietok a výkon: Fyzika za hydraulickou silou

Praktické pochopenie základnej fyziky pomáha operátorom a inžinierom správne dimenzovať systémy a efektívne diagnostikovať problémy.

Pascalov zákon je základný princíp: tlak aplikovaný na uzavretú tekutinu sa prenáša rovnako vo všetkých smeroch cez tekutinu. To umožňuje malému čerpadlu generovať obrovskú silu cez valec s veľkým priemerom - tlak je rovnaký na výstupe čerpadla a na čele piestu valca, ale sila sa násobí väčšou plochou.

Kľúčové hydraulické vzorce, ktoré riadia fungovanie hydraulickej pohonnej jednotky:

• Sila (lbf) = tlak (PSI) × plocha (v²): 5-palcový vŕtaný valec (plocha = 19,6 in²) pri 3 000 PSI generuje tlačnú silu 58 800 lbf.
• Prietok (GPM) = výtlak (in³/ot.) × RPM ÷ 231: Zubové čerpadlo so zdvihovým objemom 1,5 palca/ot pri 1 800 ot./min. poskytuje približne 11,7 GPM.
• Hydraulický výkon = tlak (PSI) × prietok (GPM) ÷ 1 714: Systém pracujúci pri 3 000 PSI a 10 GPM vyžaduje približne 17,5 hydraulického výkonu. Pri typickej účinnosti čerpadla a motora je skutočný odber motora približne 20–22 HP.
• Rýchlosť valca (in/min) = prietok (v³/min) ÷ plocha (v²): Vyšší prietok znamená rýchlejší pohyb pohonu; valce s väčším priemerom sa pohybujú pomalšie pri rovnakom prietoku.

Bežné problémy s hydraulickou jednotkou a čo ich spôsobuje

Dokonca aj dobre navrhnutý HPU časom vyvinie problémy. Poznanie symptómov a základných príčin urýchľuje diagnostiku a znižuje prestoje.

Prehrievanie

Prekročenie teploty kvapaliny 180 °F (82 °C) je najčastejším prevádzkovým problémom. Medzi príčiny patrí poddimenzovaný chladič, upchaté rebrá chladiča, nadmerná vnútorná netesnosť cez opotrebované komponenty (ktorá premieňa tlakovú energiu na teplo) alebo poistný ventil nastavený príliš vysoko na nepretržitú prevádzku. Každé zvýšenie o 18 °F (10 °C) nad odporúčaný teplotný rozsah zhruba zdvojnásobuje rýchlosť oxidácie kvapaliny a degradácie tesnenia.

Pomalý alebo slabý výkon ovládača

Pomalé vysúvanie valca v kombinácii s normálnym tlakom v systéme zvyčajne indikuje problém s prietokom – opotrebované čerpadlo, upchaté sacie sitko alebo čiastočne uzavretý uzatvárací ventil nasávania. Slabá sila pri normálnom prietoku naznačuje nedostatočný tlak – skontrolujte nastavenie poistného ventilu a hľadajte vnútorný obtok valca (opotrebované tesnenia piestu). Čerpadlo dodáva menej ako 85 % svojho menovitého prietoku pri prevádzkovom tlaku sa zvyčajne vyžaduje výmena alebo prestavba.

Nadmerný hluk

Kavitácia – kde čerpadlo nemôže prijímať dostatočné množstvo tekutiny – vytvára charakteristický škrípavý alebo škrípavý zvuk. Spôsobuje rýchle poškodenie čerpadla. Medzi príčiny patrí zablokovaný sací filter, príliš vysoká viskozita kvapaliny pre dané podmienky (najmä pri studenom štarte) alebo príliš malé alebo príliš dlhé sacie potrubie. Prevzdušňovanie spôsobené vzduchom vstupujúcim cez voľné armatúry na sacej strane vytvára iný zvuk – skôr kňučanie alebo chrastenie – a spôsobuje hubovité správanie sa pohonu.

Vonkajší únik

Úniky hydraulickej kvapaliny sú problémom údržby aj bezpečnostným rizikom. Tesnenia stvrdnú a prasknú, keď sú vystavené teplu a kontaminovanej kvapaline. Vysokotlaková hydraulická kvapalina vstrekovaná cez kožu z dierky v hadici je a lekárska pohotovosť — môže spôsobiť vážnu deštrukciu tkaniva, aj keď sa počiatočná rana javí ako malá. Pravidelná kontrola a výmena hadíc na plánovanom základe (zvyčajne každých 4–6 rokov bez ohľadu na vzhľad) je štandardnou praxou v programoch zodpovednej údržby.

Tlak nedosahuje nastavenú hodnotu

Ak systém nemôže dosiahnuť svoje nastavenie tlaku, poistný ventil môže byť zaseknutý otvorený, nesprávne nastavený alebo opotrebovaný. Ďalšou častou príčinou je opotrebovanie vnútorného čerpadla spôsobujúce nadmerný obtok. Najskôr systematicky skontrolujte poistný ventil — izolujte ho a priamo otestujte výstupný tlak čerpadla. Dobré čerpadlo by malo ľahko dosiahnuť 110 – 120 % menovitého tlaku systému v teste mŕtvej hlavy pred otvorením poistného ventilu.

Údržba hydraulickej jednotky: Čo skutočne predlžuje životnosť

Správne udržiavaná hydraulická pohonná jednotka môže dodať Životnosť 20 000 hodín pre zásobník, ventily a hlavné konštrukčné komponenty. Čerpadlá v čistých systémoch s dobre udržiavanou kvapalinou bežne dosahujú 10 000 – 15 000 hodín. Zanedbané systémy môžu katastrofálne zlyhať do 2 000 hodín.

• Odber vzoriek a analýza tekutín: Každých 500 – 1 000 hodín odoberajte vzorky oleja a odošlite ich do laboratória na analýzu tekutín. Počty častíc, obsah vody, viskozita a koncentrácie opotrebovaných kovov odhaľujú problémy týždne alebo mesiace predtým, ako sa stanú katastrofickými poruchami. Toto je jediný dostupný postup údržby s najvyššou návratnosťou investícií.
• Výmena filtra: Spätné a tlakové filtre vymeňte v intervaloch odporúčaných výrobcom alebo keď indikátory rozdielu tlaku ukazujú obmedzenie – podľa toho, čo nastane skôr. Nikdy neobchádzajte filter, aby ste predĺžili intervaly výmeny.
• Údržba dýchania: Odvzdušňovač nádrže zabraňuje vniknutiu atmosférického prachu do nádrže pri zmene hladiny kvapaliny. Upchatý odvzdušňovač môže v skutočnosti spôsobiť kavitáciu čerpadla vytvorením podtlaku v nádrži. Odvzdušňovače vymeňte pri každej ďalšej výmene oleja.
• Intervaly výmeny tekutín: V typickej priemyselnej prevádzke s minerálnym olejom je primeraná základná hodnota úplná výmena kvapaliny každých 2 000 až 4 000 hodín. Prostredie s vysokou teplotou alebo vysokou kontamináciou vyžaduje častejšie zmeny. Nechajte údaje z analýzy tekutín riadiť plán a nie pevné kalendárne intervaly.
• Rutina vizuálnej kontroly: Týždenné kontroly by mali zahŕňať hladinu kvapaliny, teplomer, indikátory obmedzenia filtra a vizuálnu kontrolu všetkých vonkajších armatúr a hadíc na presakovanie kvapaliny. Včasné zachytenie uplakanej armatúry zabráni zlyhaniu hadice a úplnej kontaminácii systému.

Dimenzovanie hydraulickej pohonnej jednotky pre vašu aplikáciu

Správne dimenzovanie HPU vyžaduje prácu so štyrmi vzájomne prepojenými parametrami: požadovaná sila, požadovaná rýchlosť, pracovný cyklus a prevádzkový tlak. Preskočenie ktorejkoľvek z nich vedie buď k poddimenzovanej jednotke, ktorá nedokáže splniť výkonnostné ciele, alebo k nadrozmernej jednotke, ktorá plytvá kapitálom a energiou.

Krok 1: Definujte požadovanú silu a zvoľte pracovný tlak

Začnite s maximálnym zaťažením, ktoré musí pohon zvládnuť. Pridajte 25% pre straty trením a protitlakom. Vyberte si pracovný tlak – zvyčajne 1 500 – 3 000 PSI pre bežné priemyselné práce – a vypočítajte požadované vŕtanie valca: Oblasť = sila ÷ tlak . Vyšší pracovný tlak umožňuje menšie valce a ľahšie konštrukcie, ale vyžaduje lepšie utesnenie a prísnejšiu filtráciu.

Krok 2: Stanovte požadovaný prietok

Požadovaný prietok (GPM) = plocha valca (v²) × požadovaná rýchlosť (in/min) ÷ 231. Ak sa valec musí vysunúť o 12 palcov za 4 sekundy (180 palcov/min) s 3-palcovým otvorom (plocha = 7,07 in²), požadovaný prietok je približne 5,5 GPM . Pridajte 10–15 % pre straty ventilov a vnútorné netesnosti.

Krok 3: Výpočet výkonu motora

HP = (PSI × GPM) ÷ (1 714 × celková účinnosť). Pre systém s tlakom 2 500 PSI, 5,5 GPM a účinnosťou 85 % je požadovaný výkon motora približne 9,4 HP . Zaokrúhlite na ďalšiu štandardnú veľkosť rámu motora – v tomto prípade motor s výkonom 10 HP.

Krok 4: Veľkosť zásobníka a chladiča pre pracovný cyklus

Stroj pracujúci nepretržite pri plnom zaťažení potrebuje väčšiu nádrž a väčšiu chladiacu kapacitu ako jeden cyklus 20 % času s dlhými obdobiami nečinnosti. Pre nepretržitú prevádzku zmeňte veľkosť zásobníka na päťnásobok prietoku čerpadla za minútu a obsahujú aktívny chladič dimenzovaný tak, aby odvádzal najmenej 25 % vstupnej energie ako teplo
