Čo je hydraulický výkon? Ako to funguje a kľúčové aplikácie

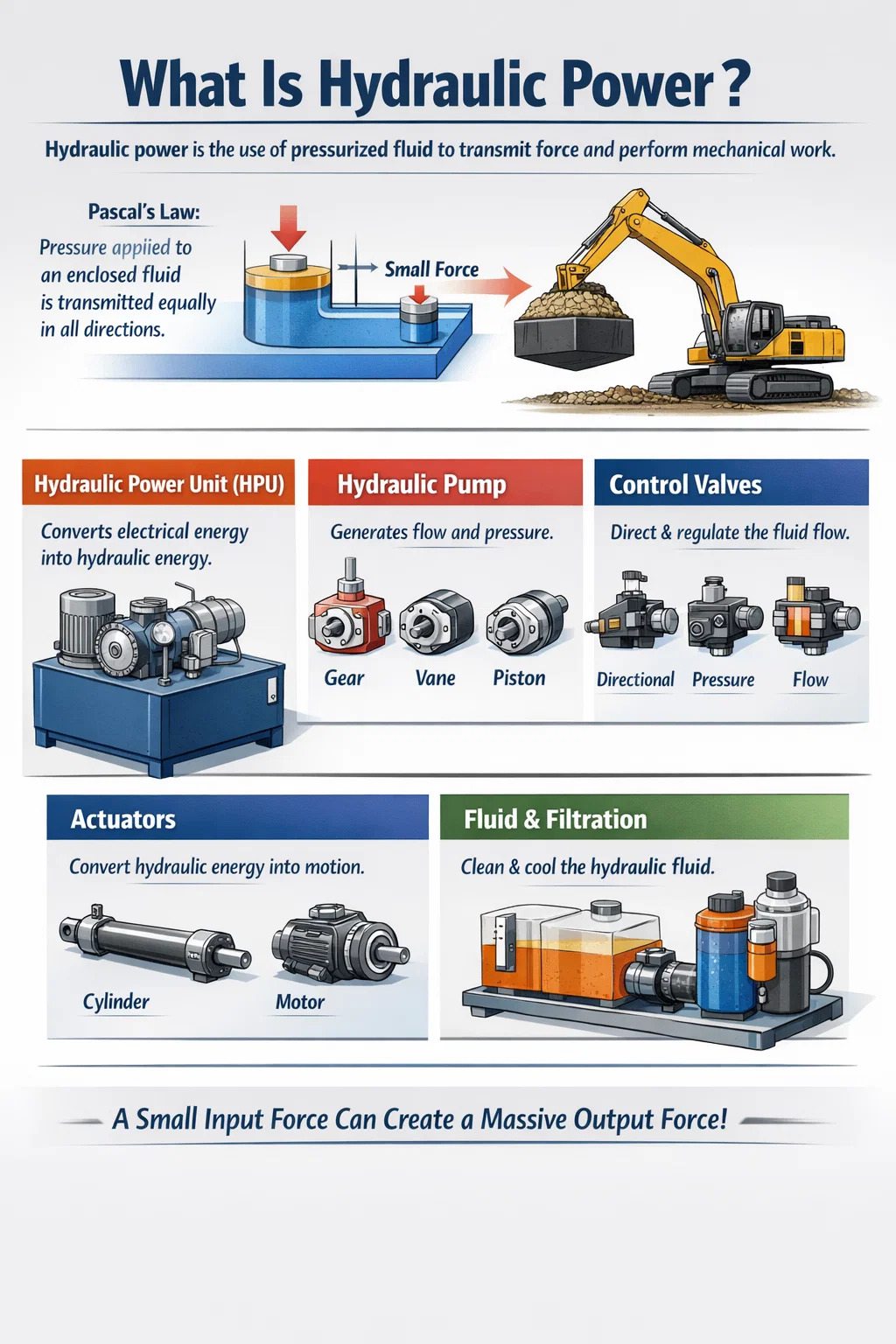

Čo je to hydraulický výkon – priama odpoveď

Hydraulickéká sila je použitie stlačenej kvapaliny – takmer vždy na báze oleja – na prenos sily a vykonávanie mechanickej práce. Základným princípom je Pascalov zákon: tlak aplikovaný na uzavretú tekutinu sa prenáša rovnako vo všetkých smeroch. To znamená, že relatívne malá vstupná sila pôsobiaca na malú plochu piesta môže byť zosilnená na masívnu výstupnú silu na väčšej ploche piesta. Z praktického hľadiska to je dôvod, prečo kompaktný hydraulický valec dokáže zdvihnúť 30-tonovú lyžicu rýpadla, upnúť lis s tisíckami kilonewtonov alebo poháňať kormidlové zariadenie lode s presnou, opakovateľnou presnosťou.

Zdrojom energie v hydraulickom systéme je hydraulická pohonná jednotka (HPU) — niekedy nazývaný hydraulický agregát alebo elektráreň. Premieňa elektrickú (alebo naftovú) energiu na hydraulickú energiu poháňaním čerpadla, ktoré stláča tekutinu a potom tento tlak distribuuje cez hadice, ventily a valce všade tam, kde je potrebné vykonať prácu. Bez správne dimenzovaného HPU nemôžu spoľahlivo fungovať ani tie najsofistikovanejšie nadväzujúce komponenty.

Hydraulický výkon sa meria v kilowattoch (kW) alebo konských silách (HP) a tlak v systéme sa udáva v baroch alebo PSI. Priemyselné hydraulické systémy bežne fungujú medzi 150 bar (2 175 PSI) a 350 bar (5 076 PSI) aj keď ultravysokotlakové systémy v kozmickom alebo podmorskom prostredí môžu presiahnuť 700 barov. Prietok – meraný v litroch za minútu (L/min) alebo galónoch za minútu (GPM) – určuje rýchlosť pohonu, zatiaľ čo tlak určuje výstupnú silu.

Hlavné komponenty hydraulického systému

Kompletný hydraulický okruh sa skladá z niekoľkých vzájomne závislých komponentov. Každý hrá špecifickú úlohu; slabosť ktorejkoľvek časti znižuje celkový výkon systému.

Hydraulická pohonná jednotka (HPU)

HPU je srdcom systému. Typicky pozostáva z elektromotora alebo spaľovacieho motora, hydraulického čerpadla, nádrže (nádrže) na skladovanie tekutiny, výmenníka tepla alebo chladiaceho okruhu, filtračných zostáv, tlakových poistných ventilov a akumulátora v mnohých prevedeniach. Kapacita zásobníka sa pohybuje od niekoľkých litrov v kompaktných agregátoch až po niekoľko tisíc litrov vo veľkých priemyselných staniciach. Hodnoty motora pre priemyselné HPU sa bežne pohybujú od 0,37 kW až nad 500 kW , v závislosti od dopytu aplikácie.

Hydraulické čerpadlo

Čerpadlo premieňa mechanickú energiu na hydraulický prietok. Tri dominantné typy čerpadiel v priemyselnom využití sú zubové čerpadlá (nákladovo efektívne, tlak do ~250 barov), lopatkové čerpadlá (hladký prietok, 70–175 barov) a piestové čerpadlá (najvyšší tlak a účinnosť, do 420 barov alebo viac). Piestové čerpadlá s premenlivým objemom sú obzvlášť cenené, pretože prispôsobujú prietok tak, aby zodpovedal požiadavke zaťaženia, čím znižujú spotrebu energie 20 – 40 % v porovnaní s alternatívami s pevným výtlakom.

Regulačné ventily

Smerové riadiace ventily smerujú kvapalinu do správneho pohonu. Tlakové regulačné ventily (odľahčovacie, redukčné, sekvenčné) chránia okruh a riadia výstup sily. Ventily na reguláciu prietoku riadia rýchlosť pohonu. Moderné systémy čoraz viac využívajú proporcionálne alebo servoventily, ktoré reagujú na elektronické signály, aby umožnili riadenie v uzavretej slučke – nevyhnutné pre CNC stroje, vstrekovanie plastov a robotiku.

Akčné členy

Aktuátory premieňajú hydraulickú energiu späť na mechanickú prácu. Lineárne pohony (valce) vytvárajú tlakovú/ťahovú silu, zatiaľ čo hydraulické motory vytvárajú rotačný krútiaci moment. Priemery vŕtania valcov sa pohybujú od 20 mm v kompaktných strojoch až po viac ako 1 000 mm vo veľkých lisovacích zariadeniach. Valec s vŕtaním 200 mm pracujúci pri 300 baroch generuje približne 942 kN (približne 96 metrických ton) zvieracej alebo zdvíhacej sily.

Kvapalina a filtrácia

Hydraulická kvapalina plní štyri funkcie súčasne: prenos energie, mazanie vnútorných komponentov, odvádzanie tepla a tesniace vôle. Minerálny olej ISO VG 46 je najpoužívanejším typom pre priemyselné stroje. Znečistenie je hlavnou príčinou hydraulických porúch – štúdie z odvetvia fluidnej energie to neustále ukazujú viac ako 70 % porúch hydraulického systému súvisia s kontamináciou. Cieľová čistota je zvyčajne ISO 4406 triedy 16/14/11 pre servosystémy a 18/16/13 pre štandardné obvody.

Ako funguje hydraulická hnacia jednotka — krok za krokom

Pochopenie vnútornej sekvencie HPU pomáha pri riešení problémov aj pri návrhu systému.

1. Elektromotor spúšťa a poháňa hydraulické čerpadlo pevnou alebo premenlivou rýchlosťou.
2. Čerpadlo nasáva kvapalinu zo zásobníka cez sacie sitko, natlakuje ju a dodáva do tlakového potrubia.
3. Pretlakový ventil nastavuje maximálny tlak v systéme. Ak je dopyt po prúde nízky, prebytočný prietok sa vracia do nádrže cez poistný ventil a premieňa sa na teplo – to je dôvod, prečo je energetická účinnosť dôležitá.
4. Stlačená kvapalina prechádza hadicami alebo oceľovými rúrkami do rozdeľovača smerového ventilu.
5. Keď operátor alebo PLC signalizuje ventilu, aby sa posunul, kvapalina smeruje k príslušnému ovládaču. Pohon sa vysúva, zasúva alebo otáča podľa príkazu.
6. Spätná kvapalina z pohonu prúdi späť do zásobníka cez spätný filter, ktorý odstraňuje častice vznikajúce opotrebovaním komponentov.
7. Výmenník tepla alebo vzduchový chladič udržiava teplotu oleja v odporúčanom rozsahu – zvyčajne 35 °C až 60 °C — na ochranu tesnení a udržiavanie viskozity.
8. Senzory monitorujú tlak, teplotu a hladinu kvapaliny a dodávajú údaje do ovládacieho panela alebo systému SCADA pre dohľad v reálnom čase.

Je možné pridať akumulátor – tlakovú nádobu s plynom naplneným vakom – na uskladnenie hydraulickej energie a jej uvoľnenie v scenároch prepuknutia, čo umožňuje HPU používať menší motor, pričom stále spĺňa požiadavky na špičkové zaťaženie. Táto technika je bežná v ohraňovacích lisoch a zariadeniach na tlakové liatie.

Hydraulická sila vs. elektrická a pneumatická sila

Inžinieri často porovnávajú hydraulické, elektrické a pneumatické systémy predtým, ako sa zaviažu k návrhu. Každý prístup má skutočné silné stránky a konkrétne obmedzenia.

Hydraulická sila má jasnú výhodu v aplikáciách vyžadujúcich veľmi vysokú silu v kompaktnej forme. Hydraulický valec s výkonom 500 kN môže vážiť 30 kg; dosiahnutie rovnakej sily s elektrickým pohonom s guľovou skrutkou by mohlo vyžadovať systém vážiaci päťkrát toľko. Naopak, kde dominuje submilimetrová presnosť polohovania a požiadavky na nulový únik, elektrické servopohony vo veľkej miere nahradili staršie hydraulické konštrukcie v obrábacích strojoch a polovodičových zariadeniach.

Moderné elektrohydraulické systémy kombinujú oba svety: servomotor s premenlivou rýchlosťou poháňa hydraulické čerpadlo, dodáva tlak a prietok podľa potreby s účinnosťou blížiacou sa elektrickému ovládaniu pri zachovaní hustoty sily hydrauliky. Tieto servohydraulické pohonné jednotky sa rýchlo udomácňujú v oblasti vstrekovania a tvárnenia kovov.

Kľúčové odvetvia a aplikácie hydraulickej energie

Hydraulická sila je zabudovaná takmer v každom sektore, ktorý zahŕňa pohyb ťažkých bremien, tvarovanie alebo kontrolu sily. Globálny trh s hydraulickými zariadeniami bol ocenený na približne 40 miliárd USD v roku 2023 a predpokladá sa, že do roku 2030 porastie na úrovni CAGR približne 4,5 %, čo bude poháňané stavebnou činnosťou a dopytom po priemyselnej automatizácii.

Stavebné a mobilné zariadenia

Rýpadlá, buldozéry, žeriavy a nakladače úplne závisia od hydraulického výkonu pri pohybe výložníka, ramena a lyžice. Štandardné 20-tonové rýpadlo nesie hydraulickú pohonnú jednotku, ktorá dodáva zhruba 130-180 kW pri systémových tlakoch okolo 350 barov. Hydraulické systémy snímania zaťaženia na moderných rýpadlách automaticky upravujú výtlak čerpadla tak, aby zodpovedal okamžitej potrebnej rypnej sile, čím sa znižuje spotreba paliva až o 25 % v porovnaní so staršími systémami s konštantným tlakom.

Technológia tvárnenia a lisovania

Hydraulické lisy na razenie, kovanie, hlboké ťahanie a tlakové liatie vyžadujú kontrolované, veľmi vysoké upínacie sily, ktoré je ťažké dosiahnuť mechanickými pohonmi. Veľké kovacie lisy pracujú pri 50 MN až 750 MN (meganewtony), poháňané viacerými HPU pracujúcimi paralelne. Ohraňovacie lisy na ohýbanie plechov používajú servohydraulické pohonné jednotky na dosiahnutie opakovateľnosti polohy piesta ± 0,01 mm – špecifikácia, ktorá by pri hydraulických obvodoch s pevným prietokom nebola možná.

Pobrežná a námorná hydraulika

Podmorské hydraulické systémy ovládajú zariadenia na predchádzanie výbuchu (BOP), diaľkovo ovládané vozidlá (ROV) a kotviace navijaky na pobrežných plošinách. V hlbokomorských riadiacich systémoch BOP sa používajú vysokotlakové hydraulické agregáty až do 690 barov. Vybavenie paluby lode – žeriavy, kryty poklopov, kormové rampy – sa spoliehajú na centralizované hydraulické elektrárne, ktoré distribuujú tlak v plavidle.

Priemyselná výroba

Vstrekovacie stroje, stroje na tlakové liatie, lisy na vulkanizáciu gumy a zariadenia papierní, všetky používajú vyhradené HPU. Typický 1000-tonový vstrekovací stroj vyžaduje hydraulickú pohonnú jednotku s menovitým výkonom 55-75 kW s prietokom 100–200 l/min. Prechod týchto strojov na servohydraulické HPU zvyčajne znižuje spotrebu elektrickej energie o 30 – 60 % na výrobný cyklus.

Letectvo a obrana

Riadiace plochy lietadla, pristávacie zariadenie a obraceče ťahu závisia od prevádzkových hydraulických systémov 207 bar (3 000 PSI) na starších komerčných lietadlách a 345 barov (5 000 PSI) na novších konštrukciách, ako sú Boeing 787 a Airbus A380. Úspora hmotnosti pri prevádzke pri vyššom tlaku umožňuje menšie a ľahšie komponenty. Vojenské vozidlá – tanky, húfnice, podmorské periskopy – sa podobne spoliehajú na kompaktné hydraulické systémy.

Obnoviteľná energia

Systémy riadenia sklonu veterných turbín – ktoré nakláňajú každú lopatku na optimalizáciu zachytávania energie a zabraňujú prekročeniu rýchlosti – využívajú hydraulické akumulátory a valce. Hydraulické náklonové systémy zvyčajne poskytujú záložné ukladanie energie (v akumulátore) na bezpečné prekrytie lopatiek počas zlyhania siete, čo je bezpečnostná funkcia, ktorú elektrohydraulické systémy spoľahlivo zvládajú aj v extrémnych mrazoch alebo horúčavách.

Výber správnej hydraulickej jednotky

Výber hydraulickej pohonnej jednotky zahŕňa vyváženie viacerých technických a prevádzkových parametrov. Poddimenzovanie HPU vedie k pomalým cyklom, prehrievaniu a predčasnému opotrebovaniu. Predimenzovanie plytvá kapitálom a energiou.

Požiadavky na tlak a prietok

Začnite s výpočtom zaťaženia pohonu. Pre valec: sila (N) = tlak (Pa) × plocha (m²). Ak potrebujete 200 kN z valca s priemerom 100 mm, potrebujete aspoň 255 barov pracovného tlaku (s bezpečnostnou rezervou). Prietok určuje rýchlosť: valec s otvorom 100 mm, ktorý sa rozprestiera rýchlosťou 50 mm/s, potrebuje približne 24 l/min . Požadovaný výkon motora je P (kW) = [Tlak (bar) × Prietok (L/min)] ÷ 600, upravený pre účinnosť čerpadla (zvyčajne 85–90 %).

Dimenzovanie nádrže

Bežným pravidlom je veľkosť nádrže 3-5 násobok prietoku čerpadla za minútu . Čerpadlo s výkonom 40 l/min preto potrebuje nádrž s objemom 120 – 200 litrov. Tento objem poskytuje dostatočný čas na to, aby unášaný vzduch unikol, teplo sa rozptýlilo a častice sa usadili predtým, ako kvapalina recirkuluje do sania čerpadla.

Pevný vs. variabilný posun

Zubové čerpadlá s pevným objemom HPU sú najhospodárnejšie vopred, ale nepretržite poskytujú plný prietok bez ohľadu na dopyt a premieňajú prebytočnú energiu na teplo. HPU s premenlivým objemom piestových čerpadiel stoja približne 2-3 krát viac spočiatku však dokáže dostatočne znížiť náklady na energiu na dosiahnutie doby návratnosti 18 – 36 mesiacov v nepretržitých výrobných prostrediach. Pre prerušované pracovné cykly – kde je stroj nečinný viac ako 50 % času – je často lepšou ekonomickou voľbou HPU s pevným čerpadlom a vypúšťacím ventilom.

Servo-hydraulické pohonné jednotky

Servohydraulické (alebo elektrohydraulické) pohonné jednotky spájajú striedavý servopohon s premenlivými otáčkami a čerpadlom s pevným objemom. Pohon upravuje otáčky motora tak, aby zodpovedali presnému prietoku a tlaku požadovanému v každom okamihu cyklu. Táto architektúra prináša úspora energie 40-70% v porovnaní s konvenčnými HPU s konštantnými otáčkami v aplikáciách, ako je vstrekovanie, a znižuje hladinu hluku o 10–15 dB(A), pretože motor sa dramaticky spomaľuje počas fáz udržiavania.

Dizajn chladiaceho systému

Každý watt energie stratený v hydraulickom systéme sa stáva teplom v oleji. Systém s motorom s výkonom 37 kW pracujúci so 75 % účinnosťou generuje zhruba 9 kW odpadového tepla, ktoré sa musí neustále odvádzať. Vzduchové chladiče sú štandardom pre mobilné zariadenia; vodou chladené výmenníky tepla sú preferované pre vnútorné priemyselné inštalácie, kde je regulovaná okolitá teplota. Nesprávne nastavenie veľkosti chladenia výrazne skracuje životnosť tesnenia a čerpadla – teplota oleja presahujúca 80 °C urýchľuje oxidáciu, čím sa zdvojnásobuje rýchlosť degradácie kvapaliny na každých 10 °C.

Typy hydraulických kvapalín a ich vplyv na výkon

Hydraulická kvapalina je rovnako dôležitá ako akýkoľvek mechanický komponent – je súčasne nosičom energie, mazivom, teplonosným médiom a tmelom.

• Minerálny olej (ISO VG 32–68): Najbežnejšia voľba. Vynikajúce mazanie, široká dostupnosť, primeraná cena. ISO VG 46 je predvolená hodnota pre väčšinu priemyselných HPU pracujúcich pri teplote okolia 20–50 °C.
• Kvapaliny voda-glykol: Ohňovzdorné, používané v oceliarňach a zariadeniach na tlakové liatie. Vyžadujú sa vyššie otáčky čerpadla na kompenzáciu nižšej lubricity a korozívneho účinku na zložky zinku, kadmia a horčíka.
• Kvapaliny na báze esterov fosforu: Najvyššia požiarna odolnosť, používaná v letectve a výrobe energie. Nekompatibilné so štandardnými nitrilovými tesneniami – fluorokarbónové (Viton) tesnenia sú povinné.
• Biologicky odbúrateľný rastlinný olej alebo syntetické esterové kvapaliny: Vyžaduje sa v aplikáciách citlivých na životné prostredie, ako sú lesnícke zariadenia alebo blízko vodných tokov. Mazanie porovnateľné s minerálnym olejom, ale s vyššou biologickou odbúrateľnosťou (>90 % za 28 dní podľa OECD 301B).
• Syntetické PAO kvapaliny: Vynikajúci výkon pri extrémnych teplotách (-54°C až 135°C), nízka miera oxidácie a veľmi dlhá životnosť. Používa sa v hydraulike lietadiel a arktických stavebných zariadeniach.

Monitorovanie stavu tekutín – sledovanie viskozity, čísla kyslosti, počtu častíc a obsahu vody – predlžuje životnosť systému a zabraňuje neplánovaným prestojom. Programy analýzy oleja vo veľkých priemyselných závodoch bežne dosahujú životnosť kvapaliny 5 000 – 10 000 hodín v porovnaní s 2 000-hodinovým predvoleným intervalom výmeny odporúčaným, keď nie je zavedený žiadny monitorovací program.

Bežné problémy hydraulického systému a ako ich diagnostikovať

Dokonca aj dobre navrhnuté hydraulické systémy časom spôsobujú problémy. Poznanie symptómov a ich základných príčin skracuje čas riešenia problémov z hodín na minúty.

Programy údržby založené na stave, ktoré kombinujú analýzu oleja, monitorovanie vibrácií na čerpadle a motore a infračervené tepelné zobrazovanie hadíc a telies ventilov, môžu predĺžiť strednú dobu medzi poruchami (MTBF) o 50 – 80 % v porovnaní so samotnou časovou plánovanou údržbou. Mnoho moderných hydraulických pohonných jednotiek teraz obsahuje integrované senzory internetu vecí a cloudové pripojenie, čím poskytuje tímom údržby nepretržité zdravotné údaje bez manuálnej kontroly.

Zlepšenie energetickej účinnosti v moderných hydraulických energetických systémoch

Hydraulika bola historicky kritizovaná za nízku energetickú účinnosť v porovnaní s priamymi elektrickými pohonmi. Tento rozdiel sa za posledné desaťročie výrazne zmenšil vďaka niekoľkým technologickým vývojom.

• Jednotky HPU s premenlivou rýchlosťou: Prispôsobenie otáčok motora požiadavkám eliminuje straty pri škrtení. Terénne údaje zo vstrekovacích závodov ukazujú úsporu energie 45 – 65 % v porovnaní so základnými HPU s konštantnou rýchlosťou, s dobou návratnosti do dvoch rokov pri typických priemyselných sadzbách za elektrinu.
• Obvody snímania zaťaženia: Čerpadlo zvyšuje tlak iba mierne nad aktuálnu požiadavku na zaťaženie (zvyčajne 20–30 bar), namiesto toho, aby neustále udržiavalo maximálny tlak v systéme. To samo o sebe znižuje energiu pohonu čerpadla o 15–30 % v okruhoch s premenlivým profilom zaťaženia.
• Rekuperácia energie: Na veľkých lisoch a zdvíhacích zariadeniach regeneračné hydraulické okruhy získavajú energiu počas spätného zdvihu tým, že vedú kvapalinu priamo z konca tyče na koniec uzáveru, čím sa pri rýchlych pohyboch znižujú požiadavky na prietok čerpadla až o 40 %.
• Vylepšené tesnenia a vnútorné vôle: Moderné tesniace zmesi s nízkym trením a prísnejšie výrobné tolerancie znižujú vnútorné straty netesnosťou v čerpadlách a motoroch, čím posúvajú objemovú účinnosť nad 97 % u vysokokvalitných piestových čerpadiel oproti 90 – 93 % pri starších konštrukciách.
• Digitálna hydraulika: Rýchlo spínacie zapínacie a vypínacie ventily nahrádzajú v niektorých aplikáciách kontinuálne škrtiace proporcionálne ventily, ktoré ponúkajú takmer nulovú škrtiacu stratu pri zachovaní presného ovládania.

Norma ISO 4413 a novšia norma ISO 16431 (benchmark účinnosti hydraulického systému) teraz riadia nové špecifikácie HPU v Európe a čoraz viac aj v Severnej Amerike, čo núti výrobcov zverejňovať overené údaje o účinnosti ako súčasť obstarávacej dokumentácie.

Bezpečnostné normy a osvedčené postupy pre hydraulické agregáty

Hydraulické systémy uchovávajú značnú energiu – 200-litrový zásobník pri 300 baroch obsahuje zhruba 3 000 kJ uloženej energie , porovnateľné s kinetickou energiou malého auta idúceho rýchlosťou 180 km/h. Nedodržanie bezpečnostných postupov spôsobuje vážne zranenia v dôsledku vstrekovania vysokotlakovej kvapaliny a uvoľnenia akumulovanej energie.

• Tlaková izolácia pred údržbou: Pred otvorením akéhokoľvek pripojenia vždy odtlakujte systém a uzamknite/označte (LOTO) zdroj napájania. Nikdy nepredpokladajte, že zastavený motor znamená nulový systémový tlak – akumulátory a tlak spôsobený záťažou vo fľašiach môžu zostať pri plnom pracovnom tlaku neobmedzene dlho.
• Poranenia hydraulického vstrekovania: Malý únik v hadici pri tlaku 200 barov môže vstreknúť tekutinu cez kožu bez viditeľnej rany. Akékoľvek podozrenie na poranenie injekciou si vyžaduje okamžitú operáciu – ide o zdravotnú pohotovosť, nie o malé porezanie.
• Intervaly kontroly hadice: ISO 4413 odporúča vizuálnu kontrolu hadice každých 3–6 mesiacov a výmenu bez ohľadu na stav počas životnosti špecifikovanej výrobcom (zvyčajne 6 rokov od dátumu výroby alebo 4 roky od dátumu inštalácie).
• Riadenie rizika požiaru: Vysokotlaková hmla minerálneho oleja zapálená blízkym zdrojom tepla predstavuje nebezpečenstvo požiaru. Smerovanie hadíc od horúcich povrchov, používanie ohňovzdorných kvapalín vo vysoko rizikových prostrediach a inštalácia automatických potlačovacích systémov v blízkosti veľkých HPU sú uznávanými opatreniami na zníženie rizika.
• Príslušné normy: ISO 4413 (všeobecné bezpečnostné požiadavky na výkon hydraulickej kvapaliny), EN 13135 (žeriavy – hydraulické zariadenia), NFPA T2.24.1 (požiadavky USA na bezpečnosť výkonu hydraulickej kvapaliny) a CE smernica o strojoch 2006/42/EC pre HPU na európskom trhu.

Často kladené otázky o hydraulickom pohone

Aký je rozdiel medzi hydraulickým výkonom a hydraulickým tlakom?

Hydraulický tlak je jednou zložkou hydraulickej sily. Výkon sa rovná tlaku vynásobenému prietokom: P (kW) = [bar × L/min] ÷ 600. Systém pri 300 baroch s prietokom 5 l/min dodáva 2,5 kW. Ďalší pri 100 baroch s 50 l/min dodáva tiež 8,3 kW. Samotný vysoký tlak neznamená vysoký výkon – rovnako záleží na prietoku.

Ako dlho zvyčajne vydrží hydraulická pohonná jednotka?

Pri správnej údržbe tekutín a výmene filtra dobre postavený priemyselný HPU zvyčajne vydrží 15-25 rokov . Čerpadlo je zvyčajne prvým komponentom, ktorý sa opotrebuje, s menovitou životnosťou 8 000 – 20 000 hodín v závislosti od typu, prevádzkového tlaku a čistoty kvapaliny. Zubové čerpadlá sú najodolnejšie v kontaminovanom prostredí; piestové čerpadlá ponúkajú najdlhšiu životnosť, keď je čistota kvapaliny udržiavaná na úrovni ISO 4406 triedy 16/14/11 alebo vyššej.

Môže byť hydraulická pohonná jednotka použitá vonku?

Áno, za predpokladu, že je určený na vonkajšie použitie. To znamená IP65 alebo vyššie elektrické krytie pre motor a ovládací panel, nádrž a rám z nehrdzavejúcej ocele alebo s povrchovou úpravou, nízkoteplotnú kvapalinu (ISO VG 32 alebo syntetické kvapaliny dimenzované do -40 °C pre arktické podmienky) a kryty hadíc odolné voči UV žiareniu. Mobilné HPU na stavebných strojoch sú neodmysliteľne navrhnuté pre vonkajšiu prevádzku za každého počasia.

Čo spôsobuje prehrievanie hydraulickej pohonnej jednotky?

Najčastejšími príčinami sú poddimenzovaný alebo zanesený výmenník tepla, nadmerná vnútorná netesnosť (ktorá recirkuluje energiu ako teplo bez toho, aby vykonala užitočnú prácu), poistný ventil nastavený príliš blízko k požadovanému pracovnému tlaku (čo spôsobuje jeho časté praskanie) a príliš malý zásobník na to, aby poskytoval primeranú tepelnú hmotu. Nepretržitá prevádzka pri teplote oleja nad 80 °C výrazne skráti životnosť komponentov a mala by spustiť vyšetrovanie.

Aký je rozdiel medzi otvoreným a uzavretým hydraulickým okruhom?

V okruhu s otvorenou slučkou sa vratná kvapalina z ovládača vracia späť do zásobníka a potom sa opäť nasaje do čerpadla. Toto je najbežnejšie usporiadanie a zjednodušuje chladenie a filtráciu. V okruhu s uzavretou slučkou (alebo s uzavretým stredom) sa vratná kvapalina vracia priamo späť na vstup čerpadla, pričom straty pri úniku dopĺňa len malé plniace čerpadlo. Uzavreté okruhy sa používajú predovšetkým s hydraulickými motormi s premenlivým objemom na hydrostatický prevod vo vozidlách, ako sú kombajny, kompaktné pásové nakladače a priemyselné vysokozdvižné vozíky. Ponúkajú plynulé, plynulé ovládanie rýchlosti v oboch smeroch bez mechanickej prevodovky.

Ako je dimenzovaná hydraulická pohonná jednotka pre novú aplikáciu?

Dimenzovanie začína požiadavkami na pohon: maximálna sila (z analýzy zaťaženia), požadovaná rýchlosť (z požiadaviek na čas cyklu) a pracovný cyklus (percento času pri plnom zaťažení). Zo sily a vŕtania valca vypočítajte pracovný tlak. Z rýchlosti a vŕtania vypočítajte požadovaný prietok. Na zohľadnenie neefektívnosti použite servisný faktor 1,2–1,3. Vyberte čerpadlo a motor dimenzované pre tieto výstupy a potom dimenzujte zásobník a chladič pre výsledné tepelné zaťaženie. Mnoho výrobcov HPU poskytuje bezplatný softvér na nastavenie veľkosti – zadanie týchto parametrov automaticky vygeneruje odporúčanú konfiguráciu.
