Ako funguje hydraulika: princípy, komponenty a systémy

Ako funguje hydraulika: Základný princíp

Hydraulika funguje pomocou stlačenej kvapaliny – takmer vždy oleja – na prenos sily a pohybu z jedného bodu do druhého. Základná fyzika pochádza z Pascalovho zákona, ktorý hovorí, že tlak aplikovaný na uzavretú tekutinu sa prenáša rovnako vo všetkých smeroch cez tekutinu. Jednoducho povedané: zatlačte na jeden koniec utesneného, ​​tekutinou naplneného systému a táto sila sa šíri okamžite a rovnomerne kamkoľvek ju nasmerujete.

Vďaka tomu je hydraulika mimoriadne užitočná. Relatívne malá sila aplikovaná na veľkú plochu môže generovať obrovskú výstupnú silu na menšej ploche – alebo tá istá sila môže presunúť náklad na veľkú vzdialenosť s jemným ovládaním. Tá kombinácia násobenie sily, presnosť a kompaktnosť to je dôvod, prečo hydraulické systémy poháňajú rýpadlá, podvozky lietadiel, priemyselné lisy a stovky ďalších strojov, ktoré potrebujú zvládnuť veľké zaťaženie bez enormných mechanických spojení.

V srdci väčšiny moderných hydraulických inštalácií je a Hydraulickéká pohonná jednotka (HPU) — samostatná zostava, ktorá vytvára, upravuje a dodáva stlačenú kvapalinu do pohonov, ktoré vykonávajú skutočnú prácu. Pochopenie fungovania celého systému znamená pochopenie toho, čo sa deje v každej fáze, od zásobníka po valec a späť.

Pascalov zákon a fyzika za násobením síl

Blaise Pascal sformuloval svoj princíp v 50. rokoch 17. storočia, ale jeho inžinierske aplikácie sa rozbehli počas priemyselnej revolúcie. Zákon je jednoduchý: v statickej tekutine sa akákoľvek zmena tlaku v jednom bode prenáša bez straty do každého ďalšieho bodu tekutiny. Nevyžaduje sa žiadna mechanická páka alebo redukcia prevodového stupňa - samotná kvapalina nesie signál.

Praktickým výsledkom je jednoduchá, ale účinná rovnica:

Sila = tlak × plocha

Ak na valec s plochou piestu 50 cm² pôsobíte tlakom 100 barov, výstupná sila je 50 000 N – približne 5 ton. Zmenšite plochu piesta až na 500 cm² pri rovnakom tlaku a získate 500 000 N alebo 50 ton. Čerpadlo generujúce týchto 100 barov sa nemení; len veľkosť valca mení výstupnú silu. Táto škálovateľnosť sa nedá porovnávať s čisto mechanickými systémami porovnateľnej kompaktnosti.

Existuje však kompromis. Nemôžete dostať niečo za nič. Väčší valec, ktorý pôsobí väčšou silou, sa bude pohybovať pomalšie, ak bude dodaný s rovnakým prietokom. Vzťah medzi prietokom, tlakom a rýchlosťou je pevný: zväčšite silu zväčšením piestu a piest sa pohybuje proporcionálne pomalšie pre rovnaký výkon čerpadla. To je dôvod, prečo konštruktéri hydraulických systémov musia vyvážiť veľkosť pohonu, kapacitu čerpadla a prevádzkový tlak pre každú aplikáciu.

Prečo sa namiesto vzduchového alebo mechanického spojenia používa kvapalina

Kvapaliny sú pri praktických pracovných tlakoch v podstate nestlačiteľné. Hydraulický olej stlačený na 350 bar mení objem o menej ako 2 %. Táto takmer nestlačiteľnosť znamená, že hydraulické pohony reagujú takmer okamžite a držia svoju polohu pri zaťažení bez posunu – tejto vlastnosti sa pneumatické (vzduchové) systémy nevyrovnajú, pretože vzduch je stlačiteľný a pôsobí skôr ako pružina. Pre aplikácie vyžadujúce presné držanie bremena, ako je napríklad žeriav držiaci bremeno vo vzduchu alebo lis udržiavajúci upínaciu silu, je predvolenou voľbou hydraulika.

Mechanické spojenia - ozubené kolesá, páky, vodiace skrutky - môžu teoreticky vykonávať podobné úlohy, ale pri vysokej sile sú obrovské a ťažké. 100-tonový hydraulický lis sa hodí do dielne. Mechanický ekvivalent by zaplnil budovu.

Kľúčové komponenty hydraulického systému

Každý hydraulický okruh – od jednoduchého stožiaru vysokozdvižného vozíka až po zložitý systém riadenia lode – zdieľa spoločnú sadu základných komponentov. Každý z nich má špecifickú úlohu a zlyhanie ktorejkoľvek časti zvyčajne spôsobí zlyhanie celého systému.

Priehrada

Zásobník ukladá hydraulickú kvapalinu, keď necirkuluje v systéme. Dokáže viac než len zadržiavať olej – dobre navrhnutá nádrž umožňuje vzduchovým bublinám stúpať z tekutiny (odvzdušňovanie), umožňuje rozptyľovanie tepla a umožňuje usadzovaniu častíc nečistôt. Väčšina nádrží je dimenzovaná tak, aby udržala aspoň troj- až päťnásobok prietoku čerpadla za minútu, čo dáva oleju dostatok času na to, aby sa stabilizoval pred recirkuláciou. V zostavách priemyselných jednotiek hydraulickej energie je nádržou zvyčajne zváraná oceľová nádrž s kontrolnými otvormi, vypúšťacími zátkami, hladinomermi a odvzdušňovacím filtrom, ktorý umožňuje výmenu vzduchu bez vnášania kontaminácie.

Hydraulické čerpadlo

Čerpadlo premieňa mechanickú energiu (z elektromotora alebo motora) na prúdenie tekutiny. Nevytvára tlak priamo – vytvára tok. Tlak sa zvyšuje iba vtedy, keď sa tento prietok stretne s odporom v okruhu. V hydraulických systémoch sa používajú tri hlavné typy čerpadiel:

• Zubové čerpadlá — jednoduché, robustné a lacné; pevný posun; bežné v nízkotlakových aplikáciách do približne 200–250 barov
• Lopatkové čerpadlá — tichšie ako zubové čerpadlá, schopnosť stredného tlaku, vhodné pre obrábacie stroje vyžadujúce nízku hlučnosť
• Piestové čerpadlá — najvyššia účinnosť a tlaková kapacita, často až 400 – 700 barov; dostupné s pevným alebo variabilným výtlakom; štandardná voľba pre náročné priemyselné a mobilné aplikácie

Piestové čerpadlá s premenlivým objemom sú obzvlášť cenné, pretože prispôsobujú svoj výkon skutočnému dopytu, čím sa dramaticky znižuje plytvanie energiou v porovnaní s čerpadlami s pevným objemom, ktoré musia obchádzať prebytočný prietok cez poistný ventil.

Regulačné ventily

Ventily usmerňujú, regulujú a obmedzujú prietok tekutiny v celom okruhu. Hlavné kategórie sú:

• Smerové riadiace ventily (DCV) — určiť, do ktorého ovládača prúdi a ktorým smerom sa pohybuje; typicky ovládaný solenoidom na diaľkové alebo automatické ovládanie
• Pretlakové ventily — pôsobiť ako bezpečnostný strop systému; keď tlak prekročí nastavenú hodnotu, otvoria sa a odklonia tok späť do nádrže, čím zabránia poškodeniu komponentov
• Ventily na reguláciu prietoku — odmerajte prietok do ovládača, pričom jeho rýchlosť riadite nezávisle od zmien zaťaženia
• Spätné ventily — umožňujú tok iba v jednom smere, chráni komponenty pred spätným tlakom a bránia posunu zaťaženia

Pohony: Valce a motory

Aktuátory premieňajú energiu tekutiny späť na mechanickú prácu. Hydraulické valce vytvárajú lineárny pohyb - piestna tyč sa vysúva a zasúva. Hydraulické motory vytvárajú rotačný pohyb, podobne ako čerpadlo, ktoré beží v opačnom smere. Sily valcov sa bežne pohybujú od niekoľkých kilonewtonov pre malé stroje až po desiatky tisíc kilonewtonov v ťažkých priemyselných lisoch a pobrežných zdvíhacích zariadeniach.

Filtre a výmenníky tepla

Znečistenie je hlavnou príčinou zlyhania hydraulických komponentov – štúdie výrobcov komponentov dôsledne pripisujú 70-80% hydraulických porúch ku kontaminácii tekutín. Filtre odstraňujú pevné častice; väčšina priemyselných systémov sa zameriava na úrovne čistoty ISO 16/14/11 alebo lepšie. Výmenníky tepla (olejové chladiče) udržiavajú teplotu kvapaliny v odporúčanom prevádzkovom rozsahu, typicky 30–60 °C pre systémy s minerálnym olejom. Trvalé prehrievanie znižuje viskozitu oleja, urýchľuje oxidáciu a dramaticky skracuje životnosť tesnenia.

Čo je hydraulická pohonná jednotka a čo robí

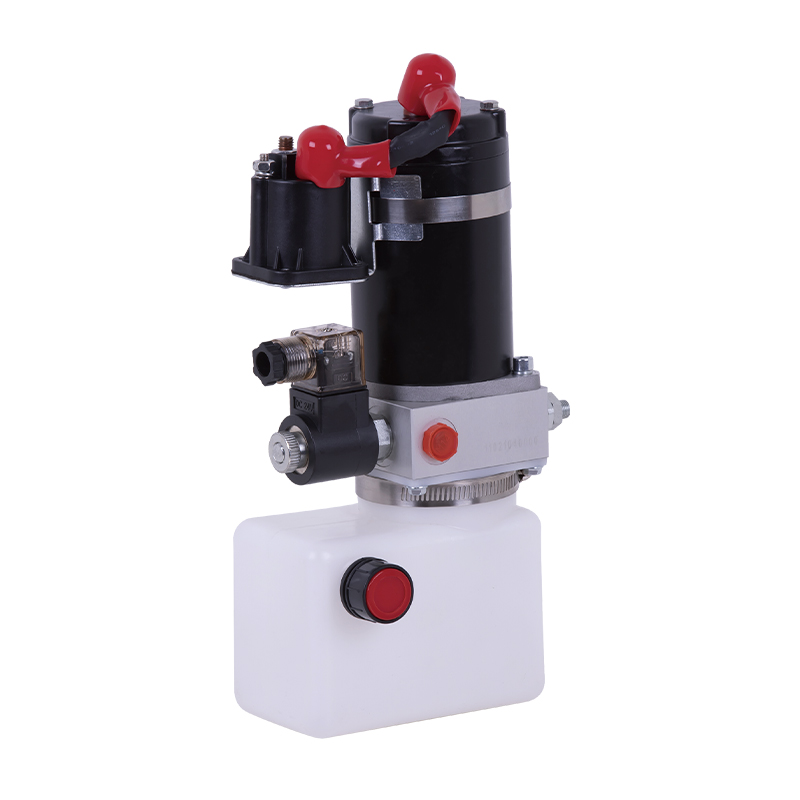

A Hydraulická pohonná jednotka (HPU) — niekedy nazývaný aj hydraulický agregát — je zabalený zdroj hydraulickej energie v systéme. Integruje motor, čerpadlo, nádrž, poistný ventil, filter a často aj chladič do jednej zostavy namontovanej na lyži, ktorú možno nainštalovať a uviesť do prevádzky ako jednu jednotku. HPU je „strojovňa“ hydraulického okruhu; všetko po prúde – valce, motory, ventily – sa k nemu pripája späť.

V priemyselnom prostredí môže hydraulická energetická jednotka obsluhovať jeden stroj alebo dodávať stlačenú kvapalinu do celej výrobnej linky cez centrálne potrubie. Pobrežné plošiny bežne používajú HPU s výkonom niekoľko stoviek kilowattov na pohon zariadení na zabránenie výbuchu, napínačov stúpačiek a zariadení na manipuláciu s potrubím. Naproti tomu kompaktný HPU pre malý lis na tvárnenie môže mať 5 kW motor a 20-litrovú nádrž.

Úvahy o konštrukcii hydraulickej pohonnej jednotky

Výber a špecifikácia hydraulickej pohonnej jednotky zahŕňa niekoľko vzájomne závislých možností:

• Prevádzkový tlak — väčšina priemyselných HPU má menovitý tlak od 150 do 350 barov; vyššie tlaky umožňujú menším pohonom pre rovnakú silu, ale vyžadujú tesnenia a hadice vyššej kvality
• Prietok — určuje rýchlosť pohonu; musí zodpovedať počtu a veľkosti súčasne obsluhovaných ovládačov
• Priehrada capacity — väčšie nádrže zlepšujú tepelné hospodárenie a odvzdušňovanie; poddimenzované nádrže vedú k prehrievaniu a kavitácii
• Typ motora — elektromotory sú štandardné pre pevné inštalácie; dieselové alebo benzínové motory poháňajú mobilné HPU, kde nie je k dispozícii sieťová energia
• Sofistikovanosť ovládania — základné systémy zapnutia/vypnutia vyhovujú jednoduchým aplikáciám; proporcionálne alebo servoriadené HPU umožňujú presnú reguláciu tlaku a prietoku, čo je nevyhnutné pre vstrekovanie, CNC stroje a testovacie zariadenia

Dobre skonštruovaná hydraulická energetická jednotka zahŕňa aj prístrojové vybavenie: tlakomery, teplotné senzory, hladinové spínače a často aj PLC alebo ovládací panel na automatizáciu sekvencií štart/stop, monitorovanie stavu tekutín a signalizáciu porúch. Táto inštrumentácia transformuje holú HPU na spravovateľný a udržiavateľný systém.

Ako kvapalina prúdi cez kompletný hydraulický okruh

Prechádzka celým prevádzkovým cyklom odhalí, ako každý komponent prispieva. Zoberme si jednoduchý dvojčinný okruh valca – druh používaný v hydraulickom lise alebo upínacej jednotke obrábacieho stroja:

1. Elektromotor v hydraulickej jednotke spúšťa a poháňa čerpadlo. Čerpadlo nasáva kvapalinu zo zásobníka cez sacie sitko.
2. Čerpadlo dodáva nepretržitý tok oleja do tlakového potrubia. Pretože sa pohon ešte nepohybuje, tlak sa rýchlo zvyšuje. Poistný ventil systému monitoruje tento tlak a otvorí sa, ak prekročí nastavené maximum, čím sa prebytočný olej vráti do zásobníka.
3. Operátor (alebo PLC) aktivuje solenoid na smerovom riadiacom ventile, čím posunie jeho cievku. Olej je teraz smerovaný na koniec viečka valca - strana s plným otvorom - tlačí piestnu tyč smerom von. Spätný olej z konca tyče prúdi späť cez DCV a do zásobníka.
4. Valec sa vysúva a vykonáva prácu — lisovanie, upínanie, tvarovanie. Tlak v systéme stúpa, aby zodpovedal zaťaženiu. Ak je náklad veľmi ťažký, tlak sa blíži k nastaveniu poistného ventilu. Ak je záťaž nízka, tlak zostáva nízky a spotreba energie je mierna.
5. Na zatiahnutie sa solenoid vypne (alebo sa obráti), DCV sa posunie späť a olej prúdi na koniec valca. Piest sa zatiahne a olej vyteká cez uzáver späť do nádrže.
6. Spätný olej prechádza cez filter spätného vedenia pred opätovným vstupom do zásobníka, čím sa odstráni akákoľvek kontaminácia zachytená počas cyklu.

Táto úplná slučka - od zásobníka cez čerpadlo, ventil, valec a späť do zásobníka - je uzavretý hydraulický okruh. Moderné systémy pridávajú vylepšenia: tlakovo kompenzované variabilné čerpadlá, ktoré produkujú prietok len vtedy, keď to vyžaduje pohon, proporcionálne ventily, ktoré umožňujú plynulé zvyšovanie rýchlosti a akumulátory, ktoré uchovávajú stlačenú kvapalinu, aby splnili krátkodobé špičkové požiadavky bez predimenzovania čerpadla.

Úloha akumulátorov

Osobitnú zmienku si zaslúžia akumulátory, pretože sú často nepochopené. Hydraulický akumulátor akumuluje energiu v stlačenej kvapaline (najbežnejšie sú typy močového mechúra alebo piestu), pričom ako médium na ukladanie energie sa používa stlačený dusík. Slúžia viacerým funkciám: vyhladzujú pulzácie tlaku zo zubových čerpadiel, dodávajú krátke impulzy s vysokým prietokom, ktoré by si vyžadovali oveľa väčšie čerpadlo, a udržiavajú tlak v systéme, keď je čerpadlo vypnuté (napríklad pridržiavanie upnutého obrobku, kým stroj cykluje medzi operáciami). V núdzových alebo bezpečných systémoch – napríklad pristávacích zariadeniach lietadiel – poskytujú akumulátory dostatok uloženej energie na dokončenie kritickej operácie, aj keď zlyhá hlavný zdroj energie.

Hydraulická kvapalina: Čo to je a prečo na nej záleží

Kvapalina nie je len pasívne médium – je to kritický inžiniersky materiál. Hydraulická kvapalina musí súčasne prenášať výkon, mazať pohyblivé časti vo vnútri čerpadla a ventilov, chrániť kovové povrchy pred koróziou, odolávať peneniu a zostať stabilná v širokom rozsahu teplôt. Nesprávny výber kvapaliny skracuje životnosť komponentov a spôsobuje nepravidelné správanie systému.

Porovnanie typov tekutín

• Minerálny olej (ISO VG 46 alebo 68) — ťahúň priemyselnej hydrauliky; dobrá mazivosť, široká dostupnosť, nákladovo efektívne; nevhodné tam, kde existuje riziko požiaru alebo kontaminácie životného prostredia
• Ohňovzdorné kvapaliny (HFA, HFB, HFC, HFD) — používané v tlakovom liatí, oceliarňach, baníctve a iných prostrediach, kde by únik kvapaliny mohol prísť do kontaktu so zdrojmi vznietenia; zvyčajne drahšie a majú odlišné charakteristiky klznosti a kompatibility
• Biologicky odbúrateľné kvapaliny (na báze rastlinných olejov alebo syntetických esterov) — požadované v environmentálne citlivých oblastiach, ako sú lesné, námorné a poľnohospodárske aplikácie; zvyčajne drahšie s kratšou životnosťou
• Zmesi voda-glykol — ohňovzdorné, ale vyžadujú si hydraulickú hnaciu jednotku a komponenty okruhu špeciálne dimenzované pre kvapaliny na báze vody; vyžadujú starostlivé sledovanie obsahu vody

Výber stupňa viskozity závisí od prevádzkovej teploty. Kvapalina, ktorá je pri prevádzkovej teplote príliš riedka, poskytuje nedostatočné mazanie; ten, ktorý je pri štarte príliš viskózny, spôsobuje kavitáciu (tvorbu bublín pary v saní čerpadla) a nadmernú stratu výkonu. ISO VG 46 vyhovuje väčšine priemyselných aplikácií s miernym podnebím, ktoré pracujú pri 40–60 °C. Aplikácie v chladnom podnebí alebo vysokorýchlostné aplikácie môžu vyžadovať VG 32 alebo nižšie.

Systémy otvoreného centra vs. systémy s uzavretým centrom

Pojmy „otvorený stred“ a „uzavretý stred“ popisujú, čo sa stane s prietokom čerpadla, keď sú všetky pohony v pokoji – je to jedna z najzákladnejších konštrukčných možností v hydraulickom systéme.

V an systém s otvoreným centrom , smerový regulačný ventil umožňuje prietoku čerpadla nepretržitú cirkuláciu späť do nádrže cez telo ventilu, keď je pohon nečinný. Tlak je nízky (dostatočný na prekonanie spätného tlaku spätného vedenia). Je to jednoduché a spoľahlivé – je to štandardné usporiadanie vo väčšine mobilných zariadení (traktory, vysokozdvižné vozíky, stavebné stroje) – ale plytvá energiou nepretržite cirkulujúcej tekutiny, aj keď sa nevykonáva žiadna práca.

V a systém uzavretého centra , ventil blokuje prietok, keď je pohon nečinný. To núti systém používať buď čerpadlo s premenlivým objemom (ktoré zníži svoj výkon takmer na nulu, keď prietok nie je potrebný) alebo vypúšťací ventil, ktorý vypúšťa prúd do nádrže pri veľmi nízkom tlaku. Systémy s uzavretým centrom sú energeticky účinnejšie a sú štandardom moderných priemyselných strojov a vysokovýkonných mobilných zariadení. Hydraulická hnacia jednotka v týchto systémoch často obsahuje ovládacie prvky snímania zaťaženia, kde čerpadlo upravuje svoj objem v reálnom čase, aby udržalo iba taký tlak, aký aktuálne vyžaduje pohon – zvyčajne 20–30 barov nad zaťažovacím tlakom.

Elektrohydraulika a proporcionálne riadenie

Tradičná hydraulika používa solenoidové ventily zapnuté/vypnuté – pohon sa buď pohybuje plnou rýchlosťou, alebo sa zastaví. Proporcionálna hydraulika nahrádza hydrauliku proporcionálnymi alebo servo ventilmi, ktoré plynule modulujú prietok v pomere k elektrickému riadiacemu signálu. Výsledkom je plynulé, programovateľné, vysoko opakovateľné riadenie pohybu, ktoré možno integrovať s PLC, CNC riadiacimi jednotkami a počítačovými automatizačnými systémami.

Proporcionálne ventily fungujú na rovnakých hydraulických princípoch – tlak, prietok, Pascalov zákon – ale pridávajú lineárny silový motor alebo momentový motor, ktorý presne umiestňuje cievku ventilu. Signál 0–10 V alebo 4–20 mA z ovládača prikáže ventilu do akejkoľvek polohy medzi úplne zatvoreným a úplným otvorením. Servoventily, presnejší (a drahší) variant, môžu dosiahnuť presnosť polohovania pod 0,01 mm v aplikáciách s uzavretým okruhom valcov.

Moderné konštrukcie hydraulických pohonných jednotiek čoraz viac zahŕňajú elektrohydraulické ovládacie prvky na úrovni HPU: čerpadlá s premenlivým objemom s elektronickým ovládaním tlaku alebo prietoku, motory čerpadiel poháňané servomotorom (kde elektrický pohon s premenlivými otáčkami nahrádza tradičné usporiadanie motora s premenlivými otáčkami a čerpadlom) a integrované monitorovanie stavu. Servopohon HPU môže znížiť spotrebu energie o 30–60 % v porovnaní s konvenčným HPU s pevným čerpadlom v aplikáciách s veľmi variabilnými pracovnými cyklami, ako je vstrekovanie alebo tlakové liatie.

Bežné aplikácie a prečo hydraulika víťazí v každej z nich

Hydraulické systémy sa objavujú všade tam, kde je potrebná vysoká sila, hustota výkonu alebo presné riadenie záťaže. Nasledujúce kategórie ilustrujú, prečo hydraulika zostáva dominantná napriek nárastu elektromechanických alternatív:

Stavebné a banské zariadenia

Rýpadlá, buldozéry a hydraulické rozbíjače skál sa spoliehajú na hydrauliku, pretože žiadna iná technológia neposkytuje rovnakú kombináciu vysokej sily, nekonečnej zmeny rýchlosti a robustnej spoľahlivosti v mobilnom, motorom poháňanom balení. 20-tonové rýpadlo zvyčajne poháňa dve alebo tri piestové čerpadlá s premenlivým objemom poháňané jeho dieselovým motorom, ktoré spoločne dodávajú niekoľko stoviek litrov za minútu do výkyvných motorov, pojazdových motorov a valcov výložníka/ramena/lopaty – všetky súčasne a nezávisle ovládateľné.

Tvárnenie kovov a priemyselné lisovanie

Lisy na lisovanie, kovanie a hlboké ťahanie plechu používajú hydraulické valce, pretože sila môže byť udržiavaná konštantná počas celého zdvihu – na rozdiel od mechanických excentrických alebo kľukových lisov, ktoré majú sínusovú krivku sily. Hydraulický lis môže držať plnú tonáž v ktoromkoľvek bode svojho zdvihu, čo je nevyhnutné na vytváranie hrubých plechov alebo na presné operácie razenia. Priemyselné hydraulické lisy bežne produkujú sily o 1 000 až 10 000 ton z kompaktného usporiadania hydraulickej pohonnej jednotky.

Letectvo a letectvo

Riadiace plochy lietadla, podvozok a obraceče ťahu sú na väčšine veľkých komerčných prúdových lietadiel ovládané hydraulicky. Boeing 747 prevádzkuje tri nezávislé hydraulické systémy, každý na 207 bar (3 000 psi) s celkovou kapacitou nádrže približne 600 litrov. Uprednostňuje sa tu hydraulika, pretože je vysoko výkonná (malá a ľahká v pomere k sile), vo svojej podstate tuhá (nestlačiteľná kvapalina znamená presnú polohu povrchu) a dobre pochopená z hľadiska režimov porúch – kritická v prostredí s certifikáciou bezpečnosti.

Námorné a pobrežné

Lodné kormidlové zariadenia, palubné žeriavy, kryty prielezov, zariadenia na ochranu pred výbuchom na mori a riadiace systémy podmorských vrtov, všetky používajú hydrauliku. Hydraulické energetické jednotky na mori sú navrhnuté tak, aby fungovali vo výbušnom prostredí (hodnotené podľa ATEX) a často obsahujú redundantné čerpadlá, núdzové záložné akumulátory a nepretržité monitorovanie tekutín. Podmorské HPU fungujú v hĺbkach, kde okolitý tlak presahuje 300 barov – konštrukčná výzva, ktorá si vyžaduje tlakovo kompenzované zásobníky a špeciálne dimenzované tesnenia komponentov.

Spracovanie plastov a gumy

Vstrekovacie stroje sú jedným z najväčších samostatných trhov pre hydraulické systémy. Funkcie vstrekovania, upínania a vyhadzovania vyžadujú rôzne profily tlaku a prietoku v rámci jedného krátkeho cyklu. Štandardom v tomto odvetví sa stali servohydraulické HPU, ktoré ponúkajú silovú schopnosť hydrauliky s energetickou účinnosťou a opakovateľnosťou elektrických pohonov. Časy cyklov pod 10 sekúnd sú bežné pre veľkoobjemové diely, čo znamená, že HPU môže dokončiť stovky tisíc cyklov ročne – odolnosť a spoľahlivosť sú prvoradé.

Hydraulika vs. Pneumatika vs. Elektromechanické systémy

Každá technológia prenosu energie má skutočné silné a skutočné slabé stránky. Voľba medzi hydraulickými, pneumatickými a elektromechanickými systémami (guličková skrutka, lineárny motor, hrebeň a pastorok) závisí od úrovne sily, rýchlosti, presnosti, prostredia a celkových nákladov na vlastníctvo.

Elektromechanické lineárne akčné členy (najmä tie, ktoré sú poháňané servomotormi cez guľôčkové skrutky) výrazne prenikli do aplikácií, v ktorých kedysi dominovala hydraulika – najmä tam, kde sú prioritami čistota, energetická účinnosť a presné polohovanie, ako napríklad farmaceutická výroba alebo polovodičové zariadenia. Avšak pri úrovniach sily nad zhruba 50 – 100 kN sa fyzická veľkosť a náklady na elektromechanické alternatívy stávajú neúnosnými a hydraulika zostáva bezkonkurenčná.

Bežné problémy hydraulického systému a ako ich diagnostikovať

Hydraulické systémy poskytujú jasné príznaky, keď sa niečo pokazí. Vedieť, na čo jednotlivé príznaky poukazujú, dramaticky skracuje čas diagnostiky.

Pomalý alebo slabý výkon ovládača

Keď sa valec vysúva pomaly alebo nemôže dosiahnuť plnú silu, zvyčajnými podozrivými sú: opotrebované čerpadlo (vnútorný obtok znižuje objemovú účinnosť), poistný ventil, ktorý sa dostal nízko alebo je zaseknutý otvorený, netesné vyvažovanie alebo ventil na zadržiavanie zaťaženia alebo vnútorný obtok valca okolo opotrebovaných tesnení. Kontrola tlaku v systéme pomocou manometra na výstupe čerpadla okamžite odhalí, či čerpadlo generuje menovitý tlak. Ak je tlak čerpadla normálny, ale ovládač je pomalý, chyba je za ním - pravdepodobne ventil alebo samotný valec.

Nadmerné teplo

Hydraulický olej pracujúci nad 60–70 °C rýchlo degraduje, stráca viskozitu a napáda tesnenia. Prehriatie zvyčajne naznačuje: poddimenzovaný alebo zablokovaný olejový chladič, poistný ventil, ktorý neustále praská (uvoľňuje energiu ako teplo), vnútorné obtok čerpadla v dôsledku opotrebovania alebo obvod, ktorý bol prerobený tak, aby fungoval pri vyššej prevádzke, než umožňoval pôvodný tepelný dizajn. Infračervená termometria na spätnom potrubí, chladiči a nádrži presne ukazuje, kde sa vytvára teplo.

Hluk a vibrácie

Kvíkajúce alebo kričiace čerpadlo zvyčajne znamená kavitáciu - čerpadlo nedostáva na svojom vstupe dostatočné množstvo tekutiny. Medzi príčiny patrí upchaté sacie sitko, zborená sacia hadica, príliš nízka hladina kvapaliny alebo kvapalina s príliš vysokou viskozitou pre prevádzkovú teplotu. Klepanie alebo chvenie je častejšie prevzdušňovanie – vzduch vstupujúci do kvapaliny cez uvoľnenú saciu armatúru alebo netesné tesnenie hriadeľa na čerpadle, čo spôsobuje prudké zrútenie vzduchových bublín vo vnútri čerpadla. Obidva stavy rýchlo poškodzujú vnútorné časti čerpadla; kavitácia a prevzdušňovanie sú hlavnými príčinami predčasného zlyhania čerpadla.

Vonkajšie netesnosti

Viditeľné úniky oleja sú najzrejmejším znakom zlyhania tesnenia, prasknutých armatúr alebo poškodenia hadice. Okrem bezpečnostných a environmentálnych rizík vonkajšie úniky naznačujú, že úroveň čistoty kvapaliny je ohrozená, pretože sa pridáva make-upový olej. Každý systém, ktorý stratí viac ako 1–2 % svojho objemu oleja za mesiac, by sa mal okamžite preskúmať. Hadice majú zvyčajne životnosť 5–7 rokov bez ohľadu na vizuálny stav a plánovaná výmena je dobrou praxou v priemyselných aplikáciách s vysokým cyklom.

Najlepšie postupy údržby hydraulického systému

Prevažnej väčšine hydraulických porúch sa dá predísť. Disciplinovaný program údržby zameraný na čistotu tekutín, teplotu a včasnú detekciu porúch predlžuje životnosť komponentov o faktor dva až päť v porovnaní s reaktívnymi prístupmi (opravte to, keď sa to rozbije).

• Odber vzoriek a analýza oleja — odoberať vzorky tekutín každých 500 – 1 000 prevádzkových hodín; laboratórna analýza odhaľuje úrovne kontaminácie, obsah vody, oxidačné produkty a opotrebované kovy, ktoré naznačujú, ktoré komponenty sa degradujú skôr, ako katastroficky zlyhajú
• Výmena filtra — dodržujte servisný interval výrobcu alebo vymeňte, keď indikátor rozdielu tlaku ukazuje, že prvok je zaťažený; chod so zablokovaným filtrom obchádza kontaminovaný olej priamo do čerpadla
• Údržba vzduchového filtra — odvzdušňovač zásobníka je často jediným najväčším zdrojom prenikania kontaminácie; pravidelne kontrolujte a vymieňajte, najmä v prašnom prostredí
• Monitorovanie teploty — nainštalujte teplomer alebo snímač na spätné vedenie a nastavte alarm na 60 °C; skúmať akúkoľvek trvalú teplotu nad touto prahovou hodnotou
• Kontrola hadíc a armatúr — pri každom servise hľadajte odieranie, poškodenie UV žiarením a koróziu spojov; vymeňte akúkoľvek hadicu, ktorá vykazuje vonkajšie poškodenie, bez ohľadu na vek
• Trendy výkonu čerpadla — pravidelne merať prietok odtoku skrine čerpadla; stúpajúci prietok odtoku indikuje zvyšujúce sa vnútorné opotrebovanie a predpovedá zostávajúcu životnosť čerpadla, kým sa výkon stane nedostatočným

Hydraulická pohonná jednotka s náležitou preventívnou údržbou by mala fungovať Životnosť 20 000 – 40 000 hodín od jeho čerpadla a motora — ekvivalent 10–20 rokov v dvojzmennej priemyselnej prevádzke. Zanedbané systémy zriedka dosahujú polovicu.

Často kladené otázky o tom, ako funguje hydraulika

Aká kvapalina sa používa v hydraulických systémoch?

Väčšina hydraulických systémov používa hydraulický olej na minerálnej báze, bežne ISO VG 46 alebo VG 68. Ohňovzdorné kvapaliny, biologicky odbúrateľné oleje a zmesi vody a glykolu sa používajú tam, kde to vyžadujú environmentálne predpisy alebo nebezpečenstvo požiaru. Kvapalina musí byť kompatibilná s tesneniami, hadicami a kovmi v systéme – pred zmenou typu kvapaliny sa vždy poraďte s výrobcom zariadenia.

Aký je rozdiel medzi hydraulickým čerpadlom a hydromotorom?

Hydraulické čerpadlo je poháňané mechanicky (elektromotorom alebo motorom) a premieňa túto mechanickú energiu na prietok a tlak tekutiny. Hydraulický motor robí opak – prijíma stlačenú kvapalinu a premieňa ju na rotačný mechanický výstup. Mnohé konštrukcie čerpadiel môžu byť teoreticky prevádzkované ako motory, hoci v praxi sú čerpadlá a motory optimalizované odlišne pre ich príslušné úlohy.

Pri akom tlaku pracujú hydraulické systémy?

Priemyselné hydraulické systémy najčastejšie pracujú medzi 100 a 350 barmi (1 450 – 5 000 psi). Mobilné zariadenia (rýpadlá, žeriavy) zvyčajne bežia pri tlaku 250 – 350 barov. Hydraulika lietadla zvyčajne používa 207 bar (3 000 psi), pričom niektoré novšie lietadlá sa pohybujú na 350 bar (5 000 psi), aby sa ušetrila hmotnosť prostredníctvom menších komponentov. Ultravysokotlakové systémy pre špeciálne aplikácie môžu prekročiť 1 000 barov.

Prečo sa hydraulický systém prehrieva?

Hydraulické systémy generujú teplo vždy, keď je kvapalina priškrtená cez ventil alebo obídená cez poistný ventil – všetok tento pokles tlaku sa premení na teplo. K prehriatiu dochádza, keď generovanie tepla prekročí chladiacu kapacitu systému. Bežné príčiny zahŕňajú poddimenzovaný chladič, zablokovaný chladič alebo výmenník tepla, poistný ventil, ktorý sa nepretržite otvára, čerpadlo so zlou objemovou účinnosťou alebo pracovný cyklus náročnejší, ako uvádzala pôvodná konštrukcia.

Z čoho pozostáva hydraulická pohonná jednotka?

Hydraulická energetická jednotka zvyčajne obsahuje nádrž, elektrický motor (alebo spaľovací motor pre mobilné jednotky), jedno alebo viac hydraulických čerpadiel, systémový poistný ventil, tlakový filter, filter spätného vedenia, odvzdušňovací filter, merače hladiny kvapaliny a teploty a často aj olejový chladič. Sofistikovanejšie HPU zahŕňajú smerové ventily, tlakové redukčné ventily, riadenie prietoku, akumulátory a programovateľné ovládacie panely – všetko potrebné na generovanie, úpravu a dodávanie hydraulickej energie do pohonov v stroji alebo systéme, ktorému slúži.

Môže hydraulický systém fungovať bez čerpadla?

Nie v normálnej prevádzke – čerpadlo je zdrojom všetkého prietoku a nepriamo aj celého tlaku. Hydraulický akumulátor však môže krátkodobo prúdiť do pohonu po zastavení čerpadla. Núdzové hydraulické systémy v lietadlách a niektorých priemyselných strojoch sa spoliehajú na akumulátory, aby dokončili kritickú operáciu (zasunutie podvozku, uvoľnenie brzdy) aj po úplnom výpadku energie. Akumulátor uchováva energiu ako tlaková batéria, ale má obmedzenú kapacitu a nedokáže udržať nepretržitú prevádzku.
