Ako funguje hydraulický systém? Kompletný sprievodca

Ako funguje hydraulický systém: Krátka odpoveď

Hydraulický systém funguje tak, že na prenos sily z jedného bodu do druhého používa stlačenú kvapalinu – takmer vždy olej. Keď čerpadlo natlakuje tekutinu, tento tlak pôsobí rovnako vo všetkých smeroch v uzavretom okruhu. Akčné členy, ako sú valce alebo motory, premieňajú tento tlak kvapaliny späť na mechanickú silu alebo pohyb. Výsledkom je systém schopný presúvať enormné bremená s presným riadením, s použitím relatívne kompaktných komponentov.

Tento princíp je založený na Pascalovom zákone, ktorý hovorí, že tlak aplikovaný na uzavretú tekutinu sa prenáša nezmenšene vo všetkých smeroch. Sila spravodlivého 100 N aplikovaných na 1 cm² vytvára tlak 10 MPa — a ten istý tlak pôsobiaci na čelo valca 100 cm² dodáva výstupnú silu 100 000 N. Toto znásobenie sily je presne dôvodom, prečo hydraulika dominuje v ťažkom priemysle, stavebných zariadeniach, letectve a výrobe.

Každý hydraulický systém, od jednoduchého dielenského lisu až po zložitý mechanizmus podvozku lietadla, zdieľa rovnakú základnú architektúru: zdroj energie, čerpadlo, nádrž na kvapalinu, riadiace ventily, ovládače a spätnú dráhu. Pochopenie každého prvku vysvetľuje, prečo sú hydraulické systémy také spoľahlivé a prečo zostávajú preferovaným riešením, keď sa vyžaduje vysoká hustota sily a ovládateľnosť.

Úloha Hydraulická pohonná jednotka

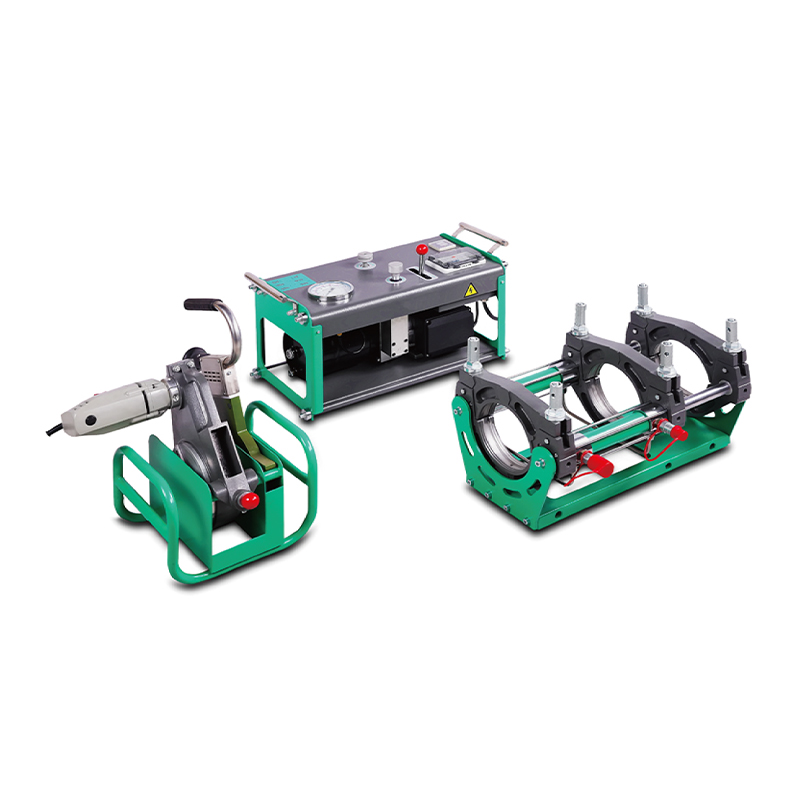

The Hydraulická pohonná jednotka (HPU) je srdcom každého hydraulického systému. Je to samostatná zostava, ktorá vytvára, upravuje a dodáva tlakovú hydraulickú kvapalinu do zvyšku okruhu. Štandardná hydraulická pohonná jednotka kombinuje nádrž na kvapalinu, elektromotor alebo spaľovací motor, hydraulické čerpadlo, tlakový poistný ventil, filter a prístrojové vybavenie – všetko namontované na jednej základnej doske alebo ráme.

Keď motor poháňa čerpadlo, kvapalina sa nasáva zo zásobníka a natlakuje sa pred odoslaním do prívodného potrubia systému. Poistný ventil funguje ako bezpečnostný strop, ktorý bráni tomu, aby tlak prekročil konštrukčnú hodnotu systému – zvyčajne medzi 150 bar (2 175 psi) a 350 bar (5 075 psi) pre priemyselné HPU, aj keď špecializované jednotky môžu dosiahnuť 700 bar alebo viac. Ak dopyt pohonu klesne, tlakovo kompenzované čerpadlo automaticky zníži svoj výkon, čím šetrí energiu a znižuje tvorbu tepla.

Nádrž v hydraulickej pohonnej jednotke slúži viac ako len na skladovanie. Umožňuje unášanému vzduchu oddeliť sa od tekutiny, odvádza teplo a poskytuje spätný tok s pomocou gravitácie. Objem nádrže je zvyčajne dimenzovaný na dvoj- až trojnásobok prietoku čerpadla za minútu — takže čerpadlo 20 l/min by sa spárovalo so zásobníkom s objemom 40 – 60 l ako základnou líniou. Väčšie tepelné zaťaženie alebo aplikácie s vysokým pracovným cyklom posúvajú tento pomer vyššie.

Moderné hydraulické pohonné jednotky čoraz častejšie obsahujú motory s premenlivými otáčkami (VSD). Prispôsobením rýchlosti motora skutočným požiadavkám systému môže HPU s VSD znížiť spotrebu energie o 30 až 60 percent v porovnaní s jednotkou s pevnou rýchlosťou bežiacou pri konštantnom tlaku. Pre zariadenia s hydraulickými systémami vo viacerých zmenách za deň sa to premieta do významných úspor prevádzkových nákladov počas životnosti stroja.

Kľúčové komponenty sa nachádzajú vo vnútri hydraulickej pohonnej jednotky

• nádrž: Uchováva tekutinu, umožňuje separáciu vzduchu a napomáha tepelnému manažmentu.
• Pumpa: Premieňa mechanickú energiu na prietok tekutiny a tlak – typy ozubených kolies, lopatiek alebo piestov v závislosti od požiadaviek na tlak a prietok.
• Hlavný ťahák: Elektromotor alebo motor, ktorý poháňa hriadeľ čerpadla.
• Pretlakový ventil: Otvára sa na presmerovanie prebytočného prietoku späť do nádrže, keď tlak v systéme prekročí nastavenú hodnotu.
• Zostava filtra: Odstraňuje kontamináciu časticami, zvyčajne s veľkosťou 10–25 mikrónov pre štandardnú priemyselnú prevádzku.
• Výmenník tepla (voliteľné): Vzduchom alebo vodou chladená jednotka, ktorá udržuje teplotu kvapaliny v odporúčanom prevádzkovom rozsahu, zvyčajne 40–60 °C.
• Prístrojové vybavenie: Tlakomery, teplotné senzory, indikátory hladiny a indikátory diferenčného tlaku filtra poskytujú operátorom prehľad v reálnom čase.

Pascalov zákon: Fyzika za každým hydraulickým systémom

Blaise Pascal sformuloval svoj princíp v 17. storočí a zostáva základnou fyzikou každého hydraulického systému, ktorý je dnes v prevádzke. Zákon hovorí: tlak vyvíjaný kdekoľvek v uzavretej nestlačiteľnej tekutine sa prenáša rovnomerne a nezmenšene v každom smere cez tekutinu.

V praxi to znamená, že malé čerpadlo a motor môžu generovať dostatočný tlak v potrubí na pohon valca s čelnou plochou stokrát väčšou. Zoberme si základný príklad: čerpadlo dodáva kvapalinu pri 200 baroch (20 MPa). Valec s priemerom otvoru 100 mm má plochu piesta približne 78,5 cm². Výkon sily sa rovná tlaku vynásobenému plochou — 20 MPa × 78,5 cm² = 157 000 N alebo približne 16 ton tlačnej sily . Tento valec môže vážiť len 15 kg a zmestí sa do priestoru menšieho ako príručný kufor.

Tento pomer sily a veľkosti je neporovnateľný s pneumatickými alebo elektromechanickými alternatívami pri ekvivalentnom zaťažení. Podobne dimenzovaný elektrický lineárny pohon by vyžadoval oveľa ťažšiu a väčšiu zostavu motora a prevodovky. Pneumatické valce pracujúce pri typickom tlaku vzduchu v dielni (6–8 barov) by potrebovali na dosiahnutie rovnakej výstupnej sily mnohonásobne väčší priemer otvoru. Výhoda hustoty hydrauliky je dôvodom, prečo rýpadlá, vstrekovacie stroje, riadenie letu lietadiel a hydraulické lisy zostávajú hydraulicky poháňané desaťročia po tom, čo sa elektrické alternatívy stali životaschopnými pre úlohy s ľahším zaťažením.

Typy hydraulických čerpadiel a spôsob, akým vytvárajú tlak

Čerpadlo je jediným aktívnym komponentom premeny energie v hydraulickom okruhu. Jeho úloha je jednoduchá: vytvoriť tok. Tlak sa vyvinie iba vtedy, keď tento prietok narazí na odpor – zo záťaže ovládača, obmedzenia ventilu alebo trenia v potrubí. Pochopenie typov čerpadiel objasňuje veľa o výkone systému a možnostiach dizajnu.

Zubové čerpadlá

Vonkajšie zubové čerpadlá sú najjednoduchšie a cenovo najefektívnejšie hydraulické čerpadlá. Dve zaberajúce ozubené kolesá sa otáčajú vo vnútri krytu s malou toleranciou. Kvapalina vypĺňa priestory medzi zubami ozubeného kolesa na vstupnej strane, unáša sa po obvode skrine a je vytláčaná na výstupnej strane, keď zuby opäť zaberajú. Zubové čerpadlá sú zariadenia s pevným objemom — pohybujú rovnakým objemom na otáčku bez ohľadu na tlak. Fungujú spoľahlivo až do cca 250 bar a sú široko používané v poľnohospodárskych strojoch, štiepačkách dreva a mobilných zariadeniach, kde najviac záleží na cene a jednoduchosti.

Lopatkové čerpadlá

Lopatkové čerpadlá používajú pružinové alebo tlakové lopatky, ktoré sa zasúvajú dovnútra a von zo štrbín v rotujúcom rotore. Keď sa rotor otáča vo vnútri excentrického vačkového krúžku, komory medzi lopatkami sa rozširujú na vstupnej strane (nasávanie tekutiny) a sťahujú sa na výstupnej strane (vytláčajú tekutinu). Lopatkové čerpadlá poskytujú plynulejší prietok s nižšou hlučnosťou ako zubové čerpadlá a sú bežné v obrábacích strojoch a priemyselných lisoch pracujúcich pri až 175 barov .

Piestové čerpadlá

Axiálne a radiálne piestové čerpadlá sú vysokovýkonnými ťahúňmi priemyselnej a mobilnej hydrauliky. Viaceré piesty usporiadané okolo centrálneho hriadeľa sa pri otáčaní hriadeľa vratne pohybujú, nasávajú kvapalinu pri spätnom zdvihu a vytláčajú ju pri pohybe dopredu. Axiálne piestové čerpadlá s premenlivým objemom môžu upraviť svoj výkon zmenou uhla výkyvnej dosky, vďaka čomu sú ideálne pre obvody snímajúce zaťaženie a tlakovú kompenzáciu. Fungujú spoľahlivo pri 350 – 500 barov a ponúkajú objemovú účinnosť nad 95 percent. Sú štandardnou voľbou pre rýpadlá, vstrekovacie stroje a inštalácie hydraulických pohonných jednotiek vyžadujúcich presné ovládanie.

Hydraulické ventily: Ovládanie smeru, tlaku a prietoku

Ventily riadia, čo sa deje medzi hydraulickou hnacou jednotkou a pohonmi. Určujú, ktorým akčným členom prúdi, pri akom tlaku a pri akej rýchlosti. Bez ventilov by hydraulický systém nemal žiadnu ovládateľnosť – iba surovú, neriadenú silu.

Smerové regulačné ventily

Smerové riadiace ventily (DCV) smerujú stlačenú kvapalinu do požadovaného portu valca alebo motora. 4/3 smerový ventil – štyri porty, tri polohy – je najbežnejším typom v priemyselnej hydraulike. Vo svojej strednej polohe (neutrál) môže byť prietok blokovaný, smerovaný do nádrže alebo môže plávať v závislosti od zvolenej konfigurácie stredu. Zapínajú sa solenoidom ovládané DCV 15 – 50 milisekúnd , vďaka čomu sú vhodné pre rýchle, opakovateľné automatické cykly. Proporcionálne DCV plynule modulujú polohu cievky, čím umožňujú plynulé ovládanie rýchlosti namiesto náhleho zapínania a vypínania.

Tlakové regulačné ventily

Poistné ventily nastavujú maximálny tlakový strop systému. Redukčné ventily udržujú nižší, konštantný tlak v sekundárnom okruhu. Sekvenčné ventily spúšťajú druhý pohon až potom, čo prvý okruh dosiahne nastavený tlak – užitočné pri postupoch upínania a tvarovania. Vyvažovacie ventily držia záťaž v polohe tým, že vyžadujú minimálny riadiaci tlak predtým, ako sa pohon spustí, čím sa zabráni nekontrolovanému klesaniu vplyvom gravitácie.

Ventily na reguláciu prietoku

Ventily na reguláciu prietoku obmedzujú prietok tekutiny na reguláciu rýchlosti pohonu. Jednoduchý ihlový ventil vytvára nastaviteľný otvor. Tlakovo kompenzované regulátory prietoku udržujú konštantný prietok bez ohľadu na zmeny záťaže – ak sa záťaž zvýši a tlak v systéme stúpa, kompenzátor sa automaticky prispôsobí tak, aby prietok (a teda aj rýchlosť pohonu) zostal konštantný. To je rozhodujúce v aplikáciách, ako sú osi podávania lisu alebo pohony dopravníkov, kde záleží na konštantnej rýchlosti bez ohľadu na kolísanie zaťaženia.

Hydraulické pohony: Premena tlaku kvapaliny na prácu

Aktuátory sú miesta, kde sa hydraulická energia stáva užitočnou mechanickou prácou. Dve hlavné kategórie pokrývajú veľkú väčšinu aplikácií: lineárne pohony (valce) a rotačné pohony (hydraulické motory).

Hydraulické valce

Hydraulický valec premieňa tlak kvapaliny na lineárnu silu a pohyb. Stlačená kvapalina vstupuje do konca uzáveru, tlačí piest a predlžuje tyč. Na zatiahnutie vstupuje kvapalina do konca tyče. Pretože tyč zaberá časť oblasti konca tyče, vyťahovacia sila vždy prevyšuje zaťahovaciu silu pri rovnakom tlaku – konštrukčné hľadisko, ktoré sa musí brať do úvahy pri aplikáciách upínania, tvarovania a zdvíhania.

Typy valcov zahŕňajú valce so spojovacou tyčou (jednoduché na údržbu, bežne dostupné v štandardných veľkostiach otvoru od 25 mm do 200 mm), zvárané valce (kompaktné, vyššie tlakové menovité hodnoty) a teleskopické valce (viacnásobne vložené stupne pre dlhý zdvih v krátkej zloženej dĺžke, bežné v sklápačoch a sklápacích prívesoch). Ťažké valce používané v hydraulických lisoch bežne manipulujú sily presahujúce 500 ton .

Hydraulické motory

Hydraulické motory premieňajú prietok a tlak kvapaliny na nepretržitý rotačný pohyb. Prevodové motory, lopatkové motory a piestové motory svojou konštrukciou odzrkadľujú svoje náprotivky čerpadiel, ale pracujú v reverznej premene energie. Radiálne piestové motory s vysokým krútiacim momentom a nízkou rýchlosťou sa používajú v pohonoch kolies, navijakov a pohonov dopravníkov, kde priame spojenie s nákladom eliminuje prevodovky. Motor kolesa na veľkom ťažobnom nákladnom aute by to mohol priniesť krútiaci moment nad 10 000 Nm z obalu, ktorý sa zmestí do samotného náboja kolesa.

Hydraulická kvapalina: Prečo na nej záleží viac, ako si väčšina ľudí uvedomuje

Hydraulická kvapalina nie je len médium, ktoré prenáša tlak – je to súčasne mazivo pre každé čerpadlo, ventil a pohon v okruhu. Jeho výber priamo ovplyvňuje efektivitu systému, životnosť komponentov a riziko zlyhania. Použitie nesprávnej kvapaliny alebo umožnenie degradácie dobrej kvapaliny je jednou z hlavných príčin porúch hydraulického systému v teréne.

Kvapaliny na báze minerálnych olejov (najbežnejšie triedy ISO VG 46 a ISO VG 68) sa používajú vo väčšine priemyselných a mobilných hydraulických systémov. Ponúkajú vynikajúcu mazivosť, dobrú tepelnú stabilitu a širokú komerčnú dostupnosť. ISO VG 46 je predvolenou voľbou pre väčšinu priemyselných inštalácií HPU pracujúcich pri teplote okolia 20–50 °C.

V aplikáciách v blízkosti otvoreného ohňa, horúcich povrchov alebo v prostrediach, kde je riziko požiaru regulačným problémom – oceliarne, tlakové liatie, podzemná ťažba – sú predpísané ohňovzdorné kvapaliny. Možnosti zahŕňajú zmesi vody a glykolu (HFC), fosfátové estery (HFD) a biologicky odbúrateľné kvapaliny na rastlinnej báze. Každý prichádza so špecifickými požiadavkami na kompatibilitu pre tesnenia, nátery a kovy. Kvapaliny na báze esterov fosforu napríklad napádajú polyuretánové tesnenia a vyžadujú úplné prepláchnutie systému a výmenu tesnení pri prechode z minerálneho oleja.

Znečistenie tekutín spôsobuje odhadom 70 – 80 percent porúch hydraulického systému. Znečistenie časticami – úlomky z opotrebovania kovu, požitá špina, piesok na odlievanie – pôsobí ako abrazíva vo vôli čerpadla a ventilu meranej v mikrónoch. Kódy čistoty ISO (ISO 4406) klasifikujú úrovne kontaminácie podľa počtu častíc na mililiter v troch rozsahoch veľkosti. Väčšina výrobcov piestových čerpadiel vyžaduje čistotu kvapaliny ISO 16/14/11 alebo lepšie na zachovanie platnosti záruky. Dosiahnutie a udržanie tejto úrovne si vyžaduje vysokoúčinné spätné filtre, odvzdušňovacie filtre na miestach plnenia nádrží a pravidelné programy odberu vzoriek oleja.

Ako funguje kompletný hydraulický okruh krok za krokom

Sledovanie tekutiny cez kompletný pracovný okruh objasňuje interakciu medzi všetkými komponentmi. Nasledujúci text popisuje typický priemyselný hydraulický systém s otvoreným stredom poháňaný hydraulickou hnacou jednotkou poháňajúcou dvojčinný valec.

1. Kvapalina v pokoji v nádrži. Motor HPU je vypnutý. Kvapalina sedí v nádrži pri atmosférickom tlaku, upravená a filtrovaná z predchádzajúceho cyklu.
2. Motor sa spustí, čerpadlo nasáva kvapalinu. Elektrický motor poháňa hriadeľ čerpadla. Čerpadlo vytvára na svojom vstupe nízkotlakovú zónu, ktorá nasáva kvapalinu cez sacie sito do telesa čerpadla.
3. Čerpadlo natlakuje prívodné potrubie. Čerpadlo vytláča kvapalinu do tlakového potrubia. Pretože je smerový ventil vo svojej neutrálnej (strednej) polohe, prúd cirkuluje späť do nádrže cez nezaťažený stredový priechod pri nízkom tlaku, čím sa minimalizuje spotreba energie počas pohotovostného režimu.
4. Operátor alebo riadiaci systém signalizuje smerový ventil. Solenoid posúva cievku ventilu, spája prívodné potrubie čerpadla s otvorom na konci valca a spája port na konci tyče so spätným vedením.
5. Valec sa pri zaťažení vysunie. Stlačená kvapalina vstupuje na koniec uzáveru a vytvára silu na čele piestu. Valec sa vysunie a vytlačí tekutinu z konca tyče späť cez ventil a do spätného vedenia.
6. Tlak v systéme stúpa, aby sa dosiahol odpor zaťaženia. Ak je zaťaženie veľké, tlak v systéme stúpa, kým nie je splnená rovnováha síl. Ak požiadavka prekročí nastavenú hodnotu poistného ventilu, poistný ventil sa otvorí a presmeruje prebytočný prietok do nádrže, čím zabráni pretlaku.
7. Spätná kvapalina prechádza cez filter a výmenník tepla. Kvapalina vracajúca sa z pohonu prechádza cez filter spätného vedenia a odstraňuje nečistoty získané počas pracovného cyklu. Ak je namontovaný výmenník tepla, tu sa riadi teplota kvapaliny.
8. Kvapalina sa vracia do zásobníka, cyklus sa opakuje. Upravená kvapalina sa znovu dostane do zásobníka, vzduch sa oddelí a kvapalina je pripravená na ďalšiu potrebu.

Hydraulické systémy s otvoreným stredom vs. s uzavretým stredom

Pojmy s otvoreným stredom a so zatvoreným stredom opisujú, čo sa stane s prúdením, keď sú všetky smerové ventily v neutrálnej (neaktivovanej) polohe. Tento rozdiel má významné dôsledky na efektívnosť systému, odozvu a zložitosť návrhu.

Systémy otvoreného centra

V systéme s otvoreným stredom tok čerpadla cirkuluje späť do zásobníka cez otvorené stredové kanály smerových ventilov, keď sa nepoužíva žiadny ovládač. Čerpadlo beží pri nízkom tlaku v pohotovostnom režime, čím sa znižuje tvorba tepla a opotrebovanie čerpadla. Zubové čerpadlá s pevným objemom sú vhodné pre okruhy s otvoreným stredom. Ide o dominantnú architektúru poľnohospodárskych traktorov, vysokozdvižných vozíkov a jednoduchších mobilných zariadení.

Systémy uzavretého centra

V systéme s uzavretým stredom sú všetky ventilové porty zablokované v neutrálnej polohe. Čerpadlo musí mať premenlivý objem (alebo použiť akumulátor), aby sa predišlo mŕtvemu tlaku pri plnom tlaku proti zablokovaným portom. Tlakovo kompenzované premenlivé piestové čerpadlá sú štandardnou dvojicou – zničia sa na takmer nulový prietok, keď neexistuje požiadavka na ovládač, pričom udržiavajú nastavený tlak pri minimálnych nákladoch na energiu. Systémy s uzavretým stredom podporujú viacero nezávislých pohonov pracujúcich súčasne pri rôznych tlakoch, čo z nich robí štandard v zložitých priemyselných strojoch, servohydraulických testovacích systémoch a pokročilých konštrukciách hydraulických pohonných jednotiek pre automatizáciu výroby.

Aplikácie v skutočnom svete, ktoré závisia od hydraulických systémov

Rozmanitosť hydraulických aplikácií odráža jedinečnú kombináciu technológie vysokej hustoty sily, ovládateľnosti a spoľahlivosti v drsnom prostredí.

Stavebné a zemné zariadenia

30-tonové rýpadlo môže mať päť alebo viac nezávisle riadených hydraulických okruhov – výložník, rameno, lyžica, výkyv a pojazd – všetky napájané jedným alebo dvoma HPU produkujúcimi kombinované toky nad 400 l/min pri 350 baroch . Hydraulický systém umožňuje operátorom súčasne otáčať hornou konštrukciou pri spúšťaní výložníka a stáčaní lopaty – trojosový koordinovaný pohyb, ktorý by bol s mechanickými spojeniami takmer nemožný. Pásové buldozéry, kolesové nakladače, motorové grejdre a hydraulické rozbíjače skál závisia od rovnakých základných hydraulických princípov.

Priemyselné lisy a tvárniace stroje

Lisy na lisovanie kovov, kovacie kladivá, hlbokoťažné lisy a lisy na lisovanie gumy, všetky sa spoliehajú na hydraulické systémy na generovanie primárnej sily. Môže sa vyvinúť veľký hydraulický kovací lis 80 000 kN (8 000 ton) tvarovacej sily. Hydraulická hnacia jednotka pre takýto lis je podstatná inštalácia – často sú to zostavy viacerých čerpadiel s kombinovanými menovitými výkonmi motora presahujúcimi 1 000 kW – napriek tomu je možné rýchlosť a silu zdvihu lisu ovládať s milimetrovou presnosťou prostredníctvom servoproporcionálnych ventilových obvodov.

Vstrekovacie stroje

Konvenčné hydraulické vstrekovacie stroje využívajú centrálny HPU na napájanie sekvencií upínania, vstrekovania, otáčania skrutiek a vyhadzovania. Stroj s upínacou silou s hmotnosťou 1 000 ton vyžaduje hydraulický systém schopný generovať túto silu opakovane v časoch cyklu krátkych 10 až 15 sekúnd. Čerpadlá s premenlivým objemom HPU s osami vstrekovania servoventilov poskytujú kombináciu vysokej upínacej sily a presného profilovania rýchlosti vstrekovania, ktoré si vyžaduje kvalita moderných plastových dielov.

Letecké a letecké systémy

Komerčné lietadlá využívajú hydraulické systémy fungujúce pri 3 000 – 5 000 psi (207 – 345 barov) na poháňanie plôch riadenia letu, podvozku, bŕzd kolies a obracačov ťahu. Boeing 737 má tri nezávislé hydraulické systémy s kombinovanou kapacitou kvapaliny približne 90 litrov. Architektúra redundancie zaisťuje, že žiadna jediná porucha nemôže pripraviť lietadlo o hydraulický výkon na kritických povrchoch. HPU lietadiel (v letectve nazývané hydraulické agregáty) používajú ako záložné zdroje čerpadlá poháňané motorom, čerpadlá elektromotorov a náporové vzduchové turbíny.

Offshore a námorné aplikácie

Zábrany proti podmorskému výbuchu (BOP) na ropných a plynových vrtoch používajú hydraulické akumulátory vopred nabité na uzavretie masívnych tesniacich prvkov v prípade núdze. Hydraulické systémy na pobrežných žeriavoch, kotviacich navijakoch a napínačoch na kladenie potrubí fungujú v soľnej hmle, vibráciách a extrémnych teplotách, ktoré by rýchlo znehodnotili elektrické alternatívy. Samomazný charakter hydraulickej kvapaliny a tolerancia hydraulických komponentov voči rázovému zaťaženiu robí z hydrauliky jedinú praktickú voľbu v týchto prostrediach.

Bežné poruchy hydraulického systému a ako ich diagnostikovať

Dokonca aj dobre udržiavané hydraulické systémy spôsobujú poruchy. Vedieť, ktoré symptómy poukazujú na ktoré hlavné príčiny, výrazne skracuje čas na riešenie problémov.

Pomalý alebo slabý výkon ovládača

Ak sa valec pomaly vysúva alebo motor beží pod menovitými otáčkami, najskôr skontrolujte výstupný prietok a tlak čerpadla. Opotrebované zubové čerpadlo môže stratiť 15 – 25 percent svojho menovitého prietoku vnútorným únikom skôr, ako operátor spozoruje zjavné príznaky. Údaje tlakomeru nižšie ako nastavená hodnota poistného ventilu pri zaťažení indikujú buď opotrebovanie čerpadla alebo čiastočne otvorený poistný ventil. Vnútorná netesnosť vo valci (obchádzanie tesnení piestu) spôsobuje tečenie pri trvalom zaťažení – testovateľné použitím plného tlaku a meraním, či valec driftuje so zablokovaným smerovým ventilom.

Nadmerná tvorba tepla

Prevádzková teplota nad 60–70 °C urýchľuje degradáciu kvapaliny, poškodenie tesnenia a opotrebovanie čerpadla. Bežné príčiny zahŕňajú poistný ventil nastavený príliš blízko k pracovnému tlaku (spôsobuje nepretržité vypúšťanie nadmerného prietoku), zablokovaný alebo poddimenzovaný výmenník tepla, nedostatočný objem zásobníka alebo kontaminovaná kvapalina so zníženou viskozitou. Systém, ktorý je nepretržite horúci, spotrebuje sadu tesnení za zlomok ich bežnej životnosti.

Hlučná prevádzka čerpadla

Kavitácia – tvorba a kolaps bublín pary na vstupe čerpadla – vytvára výrazný rachotivý alebo škrípavý zvuk a spôsobuje vážne poškodenie vnútorných častí čerpadla eróziou. Spôsobuje ho obmedzené sacie potrubie, upchaté sacie sitko, príliš studená a viskózna kvapalina alebo príliš nízka hladina v nádrži. Prevzdušňovanie, pri ktorom je vzduch nasávaný cez netesné tesnenie hriadeľa alebo uvoľnenú saciu armatúru, vytvára v nádrži prenikavejšie kňučanie alebo penu. Obidva stavy sa musia okamžite opraviť, aby sa zabránilo zničeniu čerpadla.

Vonkajší únik

Úniky hydraulickej kvapaliny predstavujú prevádzkový problém, ako aj nebezpečenstvo pre životné prostredie a požiar. Netesnosti armatúr sú často spôsobené nesprávnou montážou – nadmerne alebo podtočené závitové spoje, poškodené tesniace plochy alebo nesprávne tvary závitov (napríklad zmiešanie NPT a BSP). Netesnosti tesnenia tyče valca naznačujú opotrebované alebo poškodené tesnenia tyče, ryhované povrchy tyče alebo nadmerné bočné zaťaženie tyče. V každom prípade je oprava jednoduchá, keď je zdroj správne identifikovaný.

Najlepšie postupy údržby hydraulického systému

Väčšine porúch hydraulického systému sa dá predísť štruktúrovanou údržbou. Nasledujúce postupy, dôsledne uplatňované, predĺžia životnosť komponentov a znížia neplánované prestoje.

• Vzorkovanie a analýza oleja: Každých 500 – 1 000 prevádzkových hodín odoberte vzorku tekutiny z živého, turbulentného bodu v okruhu. Laboratórna analýza uvádza počet častíc, viskozitu, obsah vody, číslo kyslosti a elementárne opotrebovanie kovov. Trendové výsledky vo viacerých vzorkách zisťujú problémy skôr, ako spôsobia zlyhanie.
• Výmena filtra podľa plánu: Dodržujte intervaly výrobcu alebo, lepšie, vymeňte filtre pri stave indikátora diferenčného tlaku. Indikátor bypassu, ktorý praskol, znamená, že kontaminovaná kvapalina cirkulovala nefiltrovaná – vážna udalosť vyžadujúca vyšetrenie základnej príčiny.
• Úroveň nádrže a údržba vetrania: Denne kontrolujte hladinu na strojoch s vysokým pracovným cyklom. Vymeňte odvzdušňovacie filtre nádrže podľa plánu výrobcu – upchatý odvzdušňovač vytvára v nádrži vákuum, ktoré napomáha kavitácii. Väčšina odvzdušňovačov by sa mala vymeniť každý 1 000 – 2 000 hodín v bežnom priemyselnom prostredí.
• Spojka a zarovnanie motora: Nesúososť medzi motorom HPU a čerpadlom vytvára radiálne bočné zaťaženia na ložisko hriadeľa čerpadla, ktoré pre ne nie je určené. Dokonca aj 0,1 mm paralelného nesúososti môže znížiť životnosť ložiska na polovicu. Najlepšou praxou je laserové zarovnanie počas inštalácie a po akejkoľvek výmene motora alebo čerpadla.
• Kontrola hadice a armatúry: Hydraulické hadice majú obmedzenú životnosť bez ohľadu na vzhľad. Mnohí výrobcovia odporúčajú výmenu hadíc na a šesťročný cyklus v priemyselných aplikáciách. Štvrťročne kontrolujte hadice, či nie sú opotrebované, zauzlené, prasknutý kryt a či nie sú celistvé. Porucha hadice pri 350 baroch je vážnou bezpečnostnou udalosťou.
• Overenie poistného ventilu: Každý rok overte tlak trhliny v poistnom ventile pomocou kalibrovaného skúšobného meradla a prietokomeru. Poistný ventil, ktorý sa dostal pod svoju nastavenú hodnotu, obmedzí maximálnu silu systému; ten, ktorý sa zablokoval, zabráni akémukoľvek nahromadeniu tlaku.

Hydraulika vs. pneumatika vs. elektromechanika: Kedy si vybrať jednotlivé

Všetky tri technológie prenášajú a riadia výkon, ale každá má výkonnostnú obálku, v ktorej je jednoznačne vhodnejšia ako ostatné.

Pneumatické systémy využívajú stlačený vzduch pri 6–12 baroch a sú ideálne pre vysokocyklové, nenáročné lineárne ovládanie: upínanie, prenos dielov, malé lisy a pneumatické nástroje. Ich výhodou je čistota (žiadna kontaminácia oleja), rýchle časy cyklov a nízke náklady na komponenty. Ich obmedzením je sila – pneumatický valec s priemerom 63 mm a 6 barov dodáva okolo 1 870 N, čo je zlomok kapacity jeho hydraulického náprotivku pri rovnakej veľkosti otvoru.

Elektromechanické pohony (guličková skrutka servomotora alebo prevodovka servomotora) ponúkajú najvyššiu presnosť polohovania a najjednoduchšie monitorovanie energie. Sú stále konkurencieschopnejšie s hydraulikou v rozsahu sily až do cca 200 kN pre lineárne osi. Nad touto hranicou sa rozmery motora a prevodovky stávajú nepraktickými a hydraulické valce zostávajú technicky a ekonomicky lepšie.

Hydraulika zostáva jasnou voľbou, keď požiadavky na silu presahujú 200 kN, keď sú kritické rázové zaťaženie a tolerancia preťaženia, keď musí pohon udržať polohu pri trvalom zaťažení bez nepretržitého odberu energie, alebo keď prevádzkové prostredie – teplo, vibrácie, umývanie, riziko výbuchu – vylučuje alebo komplikuje elektrické riešenia. Schopnosť hydraulickej pohonnej jednotky napájať viaceré ovládače pri rôznych tlakoch a prietokoch z jedného zdroja energie tiež poskytuje výhody architektúry systému, ktoré sa ťažko replikujú s distribuovanými elektromechanickými pohonmi.
