Anatómia motora HPU a ako sa pripája k systému
Pred porovnaním typov motorov alebo výpočtov prevádzkových rozmerov vám pomôže presne pochopiť, ktoré časti motora HPU sú dôležité pre výkon a ktoré časti sú dôležité len pre inštaláciu. Motor HPU nie je generický elektromotor naskrutkovaný na hydraulickú nádrž; vyberá sa a konfiguruje okolo súboru mechanických a elektrických rozhraní, ktoré sú špecifické pre hydraulický prenos sily.
01 Hriadeľ a klinová drážka
Výstupný hriadeľ motora nesie drážku alebo drážku, ktorá sa musí presne zhodovať so vstupnou spojkou čerpadla. Nesúlad je tu jedinou najčastejšou príčinou oneskorenia inštalácie na nových zostavách HPU.
02 Montážna príruba
Rámové motory NEMA a IEC používajú štandardizované uchytenia s prírubou C alebo D, takže motor je priskrutkovaný priamo na kryt zvona bez vlastných držiakov, čím je zarovnanie konzistentné v celej zostave.
03 Vinutia a trieda izolácie
Trieda izolácie, zvyčajne hodnotená ako B, F alebo H, určuje, koľko tepla tolerujú vinutia pred degradáciou. Trieda F je dnes de facto štandardom pre väčšinu priemyselných HPU.
04 Typ krytu
Kryty TEFC (úplne uzavreté chladené ventilátorom) a TENV (úplne uzavreté neventilované) chránia vinutia pred olejovou hmlou, prachom a umývacím sprejom, ktoré sú bežné v okolí hydraulických zariadení.
Typy motorov používané v konštrukciách hydraulických agregátov
Výber správneho typu motora pre hydraulickú pohonnú jednotku závisí od pracovného cyklu, dostupného napájania, okolitých podmienok a frekvencie spúšťania a zastavovania jednotky počas zmeny. Nižšie je uvedené porovnanie štyroch kategórií motorov, ktoré sa najčastejšie spárujú s hydraulickými čerpadlami v priemyselných a mobilných zariadeniach, po ktorom nasleduje bližší pohľad na to, kde si každá z nich zaslúži svoje miesto.
| Typ motora | Typický rozsah výkonu | Bežné použitie | Obmedzenie kľúča |
| Trojfázová indukcia striedavého prúdu | 1 až 500 HP | Stacionárne priemyselné HPU | Vyžaduje trojfázové napájanie |
| Jednofázový striedavý prúd | 0,5 až 10 HP | Malé dielenské lisy, výťahy | Nižší rozbehový moment |
| Jednosmerný motor | 0,5 až 20 HP | Mobilné, batérie napájané jednotky | Obmedzená nepretržitá životnosť |
| Poháňaný motorom (PTO) | 10 až 1000 HP | Terénne, poľnohospodárske, námorné | Žiadna závislosť od rozvodnej siete, ale vyžaduje logistiku paliva |
Porovnanie typov motorov používaných na pohon hydraulických agregátov v stacionárnych a mobilných aplikáciách.
Trojfázové indukčné motory na striedavý prúd
Trojfázové motory dominujú stacionárnym priemyselným hydraulickým pohonným jednotkám, pretože poskytujú vysoký rozbehový krútiaci moment, efektívne bežia pri konštantných otáčkach a majú desaťročiami overenú spoľahlivosť v továrenskom prostredí. Typický trojfázový motor s rámom NEMA v tejto úlohe beží pri 1800 alebo 3600 ot./min., pričom 1800 ot./min. je oveľa bežnejšie pre životnosť čerpadla, pretože nižšie otáčky hriadeľa znižujú opotrebovanie tesnení hriadeľa čerpadla a ložísk.
Jednofázové striedavé motory
Jednofázové motory vypĺňajú medzeru v menších obchodoch a zariadeniach, kde trojfázové napájanie nebolo nikdy inštalované. Pracujú dobre pre ľahké lisy, zdvíhacie zariadenia a malé testovacie stojany s výkonom približne 10 konských síl, ale ich nižší krútiaci moment pri rozbehu znamená, že zápasia so záťažami s vysokou zotrvačnosťou alebo aplikáciami, ktoré musia začať pod plným tlakom.
Jednosmerné motory pre mobilné a batériovo napájané jednotky
Jednosmerné motory sú štandardnou voľbou pre batériovo napájané hydraulické jednotky používané v nožnicových zdvíhacích plošinách, mobilných plošinách a elektrických pracovných vozíkoch. Bežné napätia sú 12V, 24V a 48V, pričom systémy s vyšším napätím vo všeobecnosti dodávajú viac energie pri menšom odbere prúdu, a teda menej tepla v kabeláži.
Motorom poháňané vývodové jednotky
Keď musí hydraulická hnacia jednotka pracovať ďaleko od akejkoľvek elektrickej siete, prevezme usporiadanie motorom poháňaného PTO. Tieto nastavenia sú bežné na poľnohospodárskych zariadeniach, vrtných súpravách a námorných palubných strojoch, kde už existujú dieselové alebo benzínové motory na iné účely a hydraulické čerpadlo jednoducho využíva dostupný výkon hriadeľa.
Poddimenzovanie motora HPU je jednou z najčastejších a najdrahších chýb pri návrhu hydraulického systému. Motor, ktorý pri štarte nedokáže dodať dostatočný krútiaci moment, opakovane aktivuje ochranu proti preťaženiu, prehrieva sa a zlyhá ešte pred svojou menovitou životnosťou. Predimenzovanie na druhej strane plytvá energiou a zvyšuje počiatočné náklady bez pridania akéhokoľvek použiteľného výkonu a môže tiež spôsobiť, že motor bude bežať menej efektívne pri čiastočnom zaťažení.
Spracovaný príklad

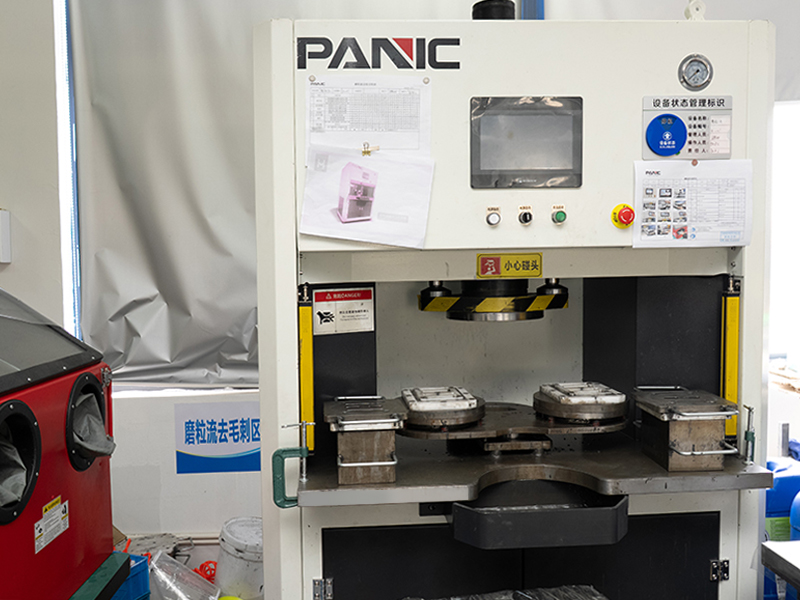

Zvážte hydraulickú elektrickú jednotku, ktorá potrebuje dodať 15 galónov za minútu pri 2000 PSI na prevádzku hydraulického lisu. Použitie vzorca: 15 vynásobené 2000 sa rovná 30 000, delené 1714 sa rovná 17,5 konských síl . V praxi väčšina konštruktérov zaokrúhľuje na ďalšiu štandardnú veľkosť rámu motora, ktorou by bol motor s výkonom 20 HP, aby zohľadnili straty účinnosti čerpadla a ponechali priestor pre tlakové skoky počas pracovného cyklu.
Kontrolný zoznam veľkosti
- Vždy veľkosť pre špičkový tlak, nie pre priemerný prevádzkový tlak
- Faktor pracovného cyklu, pretože prerušovaná prevádzka umožňuje menšie motory ako nepretržitá prevádzka
- Zohľadnite okolitú teplotu, pretože motory sa v uzavretom alebo horúcom prostredí znižujú
- Prispôsobte otáčky motora hodnotám otáčok čerpadla, aby ste predišli kavitácii alebo nadmernému opotrebovaniu
- Nechajte aspoň 10 až 15 percent priestoru nad vypočítaným minimálnym výkonom
Pracovný cyklus a jeho vplyv na dimenzovanie
Pracovný cyklus popisuje, aký zlomok prevádzkovej hodiny strávi motor pri plnom zaťažení. Lis, ktorý cykluje 8 sekúnd a odpočíva 22 sekúnd, má pracovný cyklus takmer 27 percent, čo umožňuje menší motor ako aplikácia s nepretržitou prevádzkou, ako je plastová vstrekovacia svorka, ktorá drží tlak celé minúty. Typové štítky motora uvádzajú výkon ako S1 pre nepretržitú prevádzku alebo S3 pre prerušovanú prevádzku a prispôsobenie tohto hodnotenia skutočnému profilu aplikácie zabraňuje nepríjemnému prehrievaniu a zbytočnému predimenzovaniu.
Energetická účinnosť a pohony s premenlivou frekvenciou
Motor s pevnými otáčkami, ktorý nepretržite prevádzkuje hydraulické čerpadlo plnou rýchlosťou, aj keď systém potrebuje iba čiastočný prietok, plytvá značným množstvom energie vo forme tepla cez poistný ventil. Spárovanie motora HPU s pohonom s premenlivou frekvenciou umožňuje, aby rýchlosť motora sledovala skutočné systémové požiadavky namiesto toho, aby bežal nepretržite pri jednej konštantnej otáčke.
| Prevádzkový stav | Motor s pevnou rýchlosťou | Motor riadený VFD |
| Nečinný / Pohotovostný režim | Plný odber energie zachovaný | Rýchlosť znížená takmer na nulu |
| Čiastočné zaťaženie | Prebytočný prietok odvádzaný cez poistný ventil | Tok priamo prispôsobený dopytu |
| Startup Inrush | Špičkový vysoký prúd pri každom štarte | Mäkká rampa znižuje prúdové špičky |
| Úroveň hluku | Konštantný hluk pri plnej rýchlosti | Kvapky so zníženou rýchlosťou |
Energetické a regulačné rozdiely medzi motormi HPU s pevnou rýchlosťou a VFD riadenými motormi.
Ukázali to terénne údaje zozbierané z viacerých priemyselných lisov a zariadení na vstrekovanie úspora energie medzi 30 a 60 percentami po dodatočnom vybavení motorov HPU s pevnými otáčkami pohonmi s premenlivou frekvenciou v závislosti od toho, aká časť pracovného cyklu sa strávi pri čiastočnom zaťažení v porovnaní s plným zaťažením. Aplikácie s dlhými dobami nečinnosti alebo zdržania, ako sú svorkové stanice na vstrekovanie plastov, zvyčajne zaznamenávajú najväčšie zisky, zatiaľ čo aplikácie bežiace takmer pri plnom zaťažení neustále zaznamenávajú menšie, ale stále zmysluplné úspory.
Kde VFD pridávajú najväčšiu hodnotu
Lisovacie a upínacie operácie, testovacie stojany s požiadavkami na variabilný prietok a akýkoľvek HPU, ktorý trávi značný čas voľnobehom medzi cyklami, sú najsilnejšími kandidátmi na retrofit VFD. Aplikácie s nepretržitou prevádzkou, ktoré bežia nepretržite pri jednom ustálenom prietoku, majú menší prínos, pretože motor už väčšinu času pracuje v blízkosti svojho najefektívnejšieho bodu.
Spojenie motora s čerpadlom a zarovnanie
Spojenie medzi hriadeľom motora a hriadeľom čerpadla je častým zdrojom predčasného zlyhania, ktoré nemá nič spoločné s elektrickým menovitým výkonom motora. Nesúososť medzi motorom a hriadeľom čerpadla spôsobuje radiálne zaťaženie ložísk, ktoré na to neboli navrhnuté, čím sa skracuje životnosť tesnenia a ložiska na oboch komponentoch, aj keď samotný motor funguje presne podľa špecifikácií.
- Použite flexibilnú spojku určenú pre krútiaci moment a rýchlosť motora, nielen pre jeho výkon
- Pred konečným priskrutkovaním skontrolujte uhlové a paralelné zarovnanie pomocou úchylkoměru alebo laserového zarovnávacieho nástroja
- Uistite sa, že kryt zvončeka alebo montážna príruba SAE zodpovedajú veľkosti rámu motora aj štandardu montáže čerpadla
- Po prvých 100 hodinách prevádzky znova skontrolujte zarovnanie, pretože montážne skrutky a elastomérové spojky sa môžu usadiť
- Každoročne skontrolujte spojkovú vložku alebo elastomérový prvok, či nie sú prasknuté, pretože ide o opotrebovaný prvok aj na správne vyrovnanom systéme
Montážne normy SAE, ako sú príruby SAE A, B, C a D, existujú špecificky preto, aby sa motory a čerpadlá od rôznych výrobcov dali spárovať bez vlastného obrábania. Potvrdením veľkosti príruby SAE a rozmeru ozubeného alebo drážkovaného hriadeľa pred kúpou sa vyhnete nesúladu, ktorý by si inak vyžadoval vlastný adaptér, čo zvyšuje náklady a ďalší bod potenciálneho nesúosovosti hnacieho ústrojenstva.
Postupy údržby, ktoré predlžujú životnosť motora HPU
Dobre udržiavaný motor HPU v čistom priemyselnom prostredí môže spoľahlivo bežať 15 až 20 rokov, zatiaľ čo zanedbaný v špinavom alebo prehriatom prostredí môže zlyhať do 2 až 3 rokov. Rozdiel takmer vždy spočíva v niekoľkých opakujúcich sa návykoch údržby, a nie v akomkoľvek dramatickom zásahu.
Kontrola ložísk a mazania
Ložiská motora by sa mali v pravidelných intervaloch kontrolovať, či nevykazujú nezvyčajný hluk, vibrácie alebo teplo, pričom intervaly mazania by sa mali riadiť výrobným štítkom alebo návodom na údržbu, a nie podľa všeobecného plánu. Premastenie je rovnako škodlivé ako nedostatočné premazanie, pretože môže spôsobiť prehriatie ložiska a prasknutie tesnenia.
Tepelný monitoring
Teplota vinutia motora je jedným z najjasnejších skorých indikátorov problémov predtým, ako dôjde k poruche. Trvalá teplota vinutia o 10 stupňov Celzia nad menovitou teplotnou triedou motora skracuje jeho očakávanú životnosť izolácie zhruba na polovicu.
Kvalita elektrického napájania
Nerovnováha napätia v troch fázach o viac ako 1 percento môže neúmerne zvýšiť zahrievanie motora a trvalá nerovnováha nad 5 percent je bežným predchodcom predčasného zlyhania vinutia v priemyselných motoroch HPU.
Kontrola kontaminácie
Chladiace rebrá, vetracie otvory a oblasť okolo motora by mali zostať bez zvyškov hydraulického oleja, kovových jemných častíc a prachu, pretože hromadenie nečistôt obmedzuje prúdenie vzduchu a je jednou z hlavných príčin pomalého a ťažko diagnostikovateľného prehriatia.
Štvrťročný kontrolný zoznam údržby
- Udržujte chladiace rebrá a vetracie otvory bez prachu a nečistôt
- Skontrolujte, či napájacie napätie nepresahuje 10 percent menovitého rozsahu na typovom štítku
- Skontrolujte uvoľnenie spojky a montážnych skrutiek
- Sledujte odber prúdu motora v priebehu času, aby ste včas zachytili vznikajúce opotrebovanie čerpadla
- Zaznamenajte hodnoty teploty vinutia, aby ste zistili postupné stúpajúce trendy
Diagnostika bežných problémov s motorom HPU
Väčšina hlásených problémov s motorom HPU má pôvod v jednej z troch základných príčin: problémy s elektrickým napájaním, problémy s mechanickou spojkou alebo protitlak v hydraulickom systéme, ktorý sa mylne považuje za poruchu motora. Ich skoré oddelenie zabraňuje výmene dokonale dobrého motora, keď je skutočný problém inde v okruhu.
| Symptóm | Pravdepodobná príčina | Prvá kontrola |
| Motor bzučí, ale netočí sa | Jednofázová strata alebo zadreté čerpadlo | Skontrolujte všetky tri fázové napätia |
| Časté výpadky preťaženia | Poddimenzovaný motor alebo vysoký systémový tlak | Skontrolujte nastavenie poistného ventilu podľa menovitého výkonu motora |
| Nadmerné vibrácie | Nesúososť spojky alebo opotrebované ložiská | Najprv skontrolujte zarovnanie spojky |
| Prehrievanie počas normálnej prevádzky | Zablokované vetranie alebo nízke napätie | Vyčistite vetracie otvory a zmerajte napájacie napätie |
| Pomalý alebo slabý pohyb valca | Opotrebované čerpadlo a nie problém s motorom | Zmerajte skutočný prietok oproti menovitému GPM |
Bežné motorické symptómy HPU s pravdepodobnými príčinami a prvým diagnostickým krokom.
Oddelenie porúch motora od porúch hydrauliky
Jednoduchá kontrola prúdu vedie k oddeleniu skutočného problému s motorom od problému hydraulického systému. Ak motor odoberá normálny prúd, ale systém nepracuje správne, problém je takmer vždy za čerpadlom, ventilmi alebo ovládačmi. Ak motor odoberá nadmerný prúd v porovnaní s menovitým výkonom na typovom štítku, pravdepodobnejším vinníkom je zaťaženie samotného motora, či už z čerpadla alebo z dôvodu mechanického spojenia.
Často kladené otázky o motoroch HPU
Akú veľkosť motora potrebujem pre hydraulickú pohonnú jednotku?
Veľkosť motora závisí od požadovaného prietoku a maximálneho tlaku systému vypočítaného pomocou vzorca HP sa rovná GPM krát PSI delené 1714. Lis, ktorý potrebuje 15 GPM pri 2000 PSI, vyžaduje približne 17,5 HP, zvyčajne zaokrúhlené nahor na rám motora 20 HP, aby sa ponechal priestor pre tlakové špičky.
Môže jednofázový motor poháňať hydraulickú jednotku?
Áno, jednofázové motory môžu poháňať menšie hydraulické agregáty do výkonu približne 10 HP, ale vo všeobecnosti majú nižší rozbehový krútiaci moment ako trojfázové motory s rovnakým výkonom, čo je dôležité pre aplikácie s vysokým štartovacím zaťažením, ako sú lisy, ktoré štartujú pod tlakom.
Ako dlho by mal vydržať motor HPU?
Správne dimenzovaný a udržiavaný motor HPU v čistom prostredí bežne vydrží 15 až 20 rokov prevádzky, zatiaľ čo motory vystavené teplu, prachu, nerovnováhe napätia alebo chronickému nesprávnemu nastaveniu často zlyhajú do 2 až 3 rokov.
Prečo sa môj motor HPU prehrieva pri bežnej záťaži?
Najčastejšími príčinami sú zablokované chladiace otvory obmedzujúce prietok vzduchu, napájacie napätie pod menovitým štítkom alebo čerpadlo vyžadujúce väčší krútiaci moment, ako je motor dimenzovaný na nepretržité dodávanie v dôsledku príliš veľkých nastavení poistných ventilov.
Skutočne šetrí pridanie VFD k motoru HPU energiu?
Áno, výsledky v teréne naprieč priemyselnými inštaláciami ukazujú úspory energie medzi 30 a 60 percentami po pridaní regulácie pohonu s premenlivou frekvenciou, pričom najväčšie zisky sú pozorované v aplikáciách, ktoré majú medzi pracovnými cyklami dlhé obdobia nečinnosti alebo čiastočného zaťaženia.
Aký je rozdiel medzi výkonom motora a objemom čerpadla?
Výkon motora popisuje, koľko rotačného výkonu môže motor dodať, zatiaľ čo výtlak čerpadla popisuje, aký objem tekutiny čerpadlo premiestni za otáčku. Tieto dve hodnoty spolu pri daných otáčkach určujú skutočný prietok a tlakovú kapacitu systému.
Akú triedu izolácie by mal mať motor HPU?
Izolácia triedy F je dnes štandardnou voľbou pre väčšinu priemyselných motorov HPU, ktorá ponúka vyššiu teplotnú toleranciu ako staršie konštrukcie triedy B, pričom zostáva široko dostupná pre všetky značky motorov a veľkosti rámu.
Ako často by sa malo kontrolovať zarovnanie motora HPU?
Zarovnanie by sa malo overiť pri inštalácii, znova skontrolovať po prvých 100 hodinách prevádzky, keď sa montážny hardvér usadí, a potom skontrolovať počas bežnej štvrťročnej údržby alebo skôr, ak sa vibrácie alebo hluk výrazne zvýšia.
