Vysvetlenie chladenia kvapalinou
Čo je chladenie CDU a prečo je to práve teraz dôležité
Chladenie CDU — prax používania a Jednotka distribúcie chladiacej kvapaliny na reguláciu teploty, tlaku a prietoku kvapalného chladiva vo vnútri dátového centra – sa presunulo od špecializovanej možnosti na predvolenú architektúru pre akékoľvek zariadenie, ktoré spracováva umelú inteligenciu alebo vysokovýkonné výpočtové úlohy. Odpoveď je jednoduchá: vzduchové chladenie dosahuje maximálny výkon približne 8 kW na stojan, zatiaľ čo moderné školiace stojany AI s klastrami GPU novej generácie bežne presahujú 130 kW na stojan, pričom niektoré nasadenia s kvapalinovým chladením pracujú nad 250 kW na stojan (Aulank Pump, 2026). CDU premosťuje priepasť medzi teplom generovaným hardvérom IT a vodným systémom zariadenia, ktorý nakoniec toto teplo odvádza do vonkajšieho sveta.
Vo svojom jadre CDU vytvára izolovanú sekundárnu slučku – oddelenú od chladenej vody v zariadení – a cirkuluje chladivo cez chladiace platne namontované priamo na CPU a GPU. Teplo absorbované chladivom prechádza cez vnútorný doskový výmenník tepla späť do okruhu zariadenia. CDU tiež zvláda riadenie rosného bodu, filtráciu, vyrovnávanie prietoku a detekciu netesností. Bez správne dimenzovaného a sprevádzkovaného CDU nemôže kvapalinou chladený stojan bezpečne fungovať.
1,82 miliardy dolárov Predpokladaná trhová hodnota CDU do roku 2032 (CAGR 23,5 %)
250 kW Tepelné zaťaženie na stojan v klastroch AI s vysokou hustotou (2026)
2,6 MW Maximálna kapacita nových platforiem CDU podnikovej triedy (DCX, 2026)
Ako funguje chladenie CDU: Kompletná hydraulická slučka
Pochopenie chladenia CDU vyžaduje pochopenie toho, že každá inštalácia zahŕňa aspoň dva odlišné okruhy tekutín. Primárny okruh, často nazývaný Facility Water System (FWS), je zásobovaný chladičmi budovy alebo chladiacimi vežami. Sekundárny okruh, nazývaný Technológia Cooling System (TCS), je slučka, ktorá sa v skutočnosti dotýka IT zariadenia. CDU sedí na rozhraní.
Vzťah primárnej a sekundárnej slučky
Dve slučky sú hydraulicky izolované doskovým výmenníkom tepla vo vnútri CDU. O tejto izolácii sa nedá vyjednávať: voda v prevádzke často obsahuje chemikálie na úpravu, častice alebo zmeny tlaku, ktoré by mohli poškodiť studené platne alebo rozhrania čipov. Vnútorný doskový výmenník tepla CDU umožňuje prenos tepla zo strany TCS na stranu FWS bez akéhokoľvek miešania tekutín. Podľa smerníc ASHRAE uvedených v dokumentoch viacerých výrobcov CDU sa musí udržiavať teplota prívodu TCS nad rosným bodom dátového centra aby sa zabránilo kondenzácii na elektronike – zvyčajne 17–22 °C v závislosti od okolitých podmienok.
Čerpacia sila, ktorá poháňa chladiacu kvapalinu cez sekundárnu slučku, pochádza z toho, čo inžinieri bežne nazývajú a Jednosmerná hydraulická pohonná jednotka — kompaktná zostava kombinujúca bezkomutátorový jednosmerný motor, obežné koleso alebo vírové čerpadlo a regulátor pohonu s premenlivou frekvenciou (VFD). V moderných dizajnoch in-rack CDU sa priestor meria v rackových jednotkách (U) a publikované technické poznámky spoločnosti Panasonic popisujú osadenie troch zostáv čerpadiel do vnútorného priestoru 4U (178 mm), pričom stále poskytuje prietok 70 litrov za minútu – 75 % zlepšenie v porovnaní s predchádzajúcimi návrhmi s výkonom 40 l/min dosiahnutým pomocou analýzy magnetického poľa a optimalizácie dynamiky tekutín (Panasonic, 2025).
V rokoch 2025–2026 dominuje prístup jednosmernej hydraulickej pohonnej jednotky nad dizajnom striedavého motora z troch dôvodov. Po prvé, bezkomutátorové jednosmerné motory eliminujú opotrebovanie komutátora, ktoré skracuje životnosť v prostredí dátových centier s vysokou vlhkosťou. Po druhé, ovládanie s premenlivou rýchlosťou – dostupné prostredníctvom analógových signálov PWM alebo 0–10 V – umožňuje riadiacej jednotke CDU presne modulovať tok v reakcii na meniace sa teploty čipu bez spustenia čerpadiel na plný výkon počas období nízkej záťaže. Po tretie, kompatibilita so zbernicou 12 V DC a 48 V DC znamená, že zostava pumpy môže čerpať priamo z rozvodu energie serverového stojana bez potreby samostatného transformátora striedavého prúdu (Moog CoreMotion, 2025).
Konštrukcie s magnetickým pohonom (bezutesňovacia konštrukcia) sú čoraz viac povinné v sekundárnych slučkách s priamym spojením s čipom, pretože akýkoľvek únik tekutiny v blízkosti živej elektroniky je skôr stratou hardvéru než problémom s upratovaním. Sprievodca výberom Aulanku Pump na rok 2026 dokumentuje, že odstredivé konštrukcie s mechanickým tesnením „v nových dizajnoch CDU čoraz viac chýbajú“ vzhľadom na neprijateľnú mieru zlyhania tesnenia na tlakových sekundárnych slučkách 4–6 bar.
Filtrácia, senzory a inteligentné riadenie
Okrem čerpadla a výmenníka tepla integruje CDU niekoľko podsystémov. Filtračné náplne s veľkosťou medzi 0,2 a 50 mikrónov odstraňujú častice, ktoré by inak poškodili mikrokanály studenej platne alebo zablokovali otvory potrubia. Snímače tlaku, teploty a diferenčného tlaku na oboch stranách výmenníka tepla napájajú PLC alebo vstavaný regulátor. Tento ovládač spúšťa algoritmy s uzavretou slučkou, ktoré nastavujú rýchlosť čerpadla, modulujú riadiace ventily a požiarne poplachy, ak sa zistí odchýlka od rosného bodu alebo únik. Podnikové platformy, ako je rad DCX ECDU, podporujú rozhrania OPC UA, MQTT, BACnet IP a SNMP, čo umožňuje CDU integrovať sa priamo do systémov správy budov (BMS) alebo platforiem správy infraštruktúry dátových centier (DCIM) (DCX, 2026).
Typy konfigurácií chladenia CDU
Chladenie CDU nie je jediný produkt; pokrýva širokú škálu tvarových faktorov prispôsobených hustote stojanov, dostupnej podlahovej ploche a existujúcej vodnej infraštruktúre zariadenia. Tri dominantné konfigurácie v rokoch 2025–2026 sú CDU v stojane, radové CDU a centralizované CDU lyžiny.
■
CDU v stojane
Inštaluje sa priamo do serverového stojana, zvyčajne v šasi 4U až 8U v spodnej alebo zadnej časti. Ideálne pre lokálne chladenie jedného racku. Zostavy čerpadiel Panasonic sú hlavnou voľbou komponentov pre tento formát. Kapacita je zvyčajne 30-200 kW na jednotku. Najlepšie sa hodí pre nájomníkov kolokácie, ktorí nemôžu upravovať infraštruktúru zdieľaných zariadení.
■
In-Row CDU
Umiestnený na konci alebo medzi radmi stojanov, obsluhuje viacero stojanov prostredníctvom rozvodnej distribučnej siete. Tento formát používa väčšina podnikových platforiem CDU vrátane Eaton ROL2300 (až 2,3 MW) a série DCX ECDU (600 kW až 2,6 MW). Štandardné sú redundantné čerpacie skupiny (N 1 alebo 2N). Vhodné pre hyperscale a veľké podnikové dátové sály.
■
Centralizovaný CDU Skid
Veľká, vopred zmontovaná hydraulická lyžina inštalovaná v mechanickej miestnosti alebo technickej chodbe, slúžiaca pre celú dátovú halu alebo chladiacu zónu. Napríklad centralizované lyžiny Supreme Integrated Technology využívajú duálne skupiny čerpadlo-motor s výkonom 125 HP s VFD Danfoss a účelovými výmenníkmi tepla. Kapacita môže dosiahnuť 5 – 8 MW, keď je spárovaná s Facility Distribution Unit (FDU) na úrovni zariadenia. Optimálne pre hyperškálové stavby na zelenej lúke.
Porovnanie typov konfigurácie chladenia CDU podľa kľúčových parametrov nasadenia | Konfigurácia | Typická kapacita | Najlepšia aplikácia | Typ čerpadla Bežné | Model redundancie |
| CDU v stojane | 30–200 kW | Jednorack, kolokácia | Bezkefkový jednosmerný prúd, magnetický pohon | Čerpadlové súpravy N 1 |
| In-Row CDU | 200 kW – 2,6 MW | Multi-rack, podnik, HPC | Odstredivé / VFD riadené | 2 × 50 % alebo N 1 |
| Centralizovaný šmyk | 2,5 MW – 8 MW | Hyperscale, celé dátové sály | Vysokovýkonné odstredivé, Danfoss VFD | 2N alebo duálne primárne cesty |

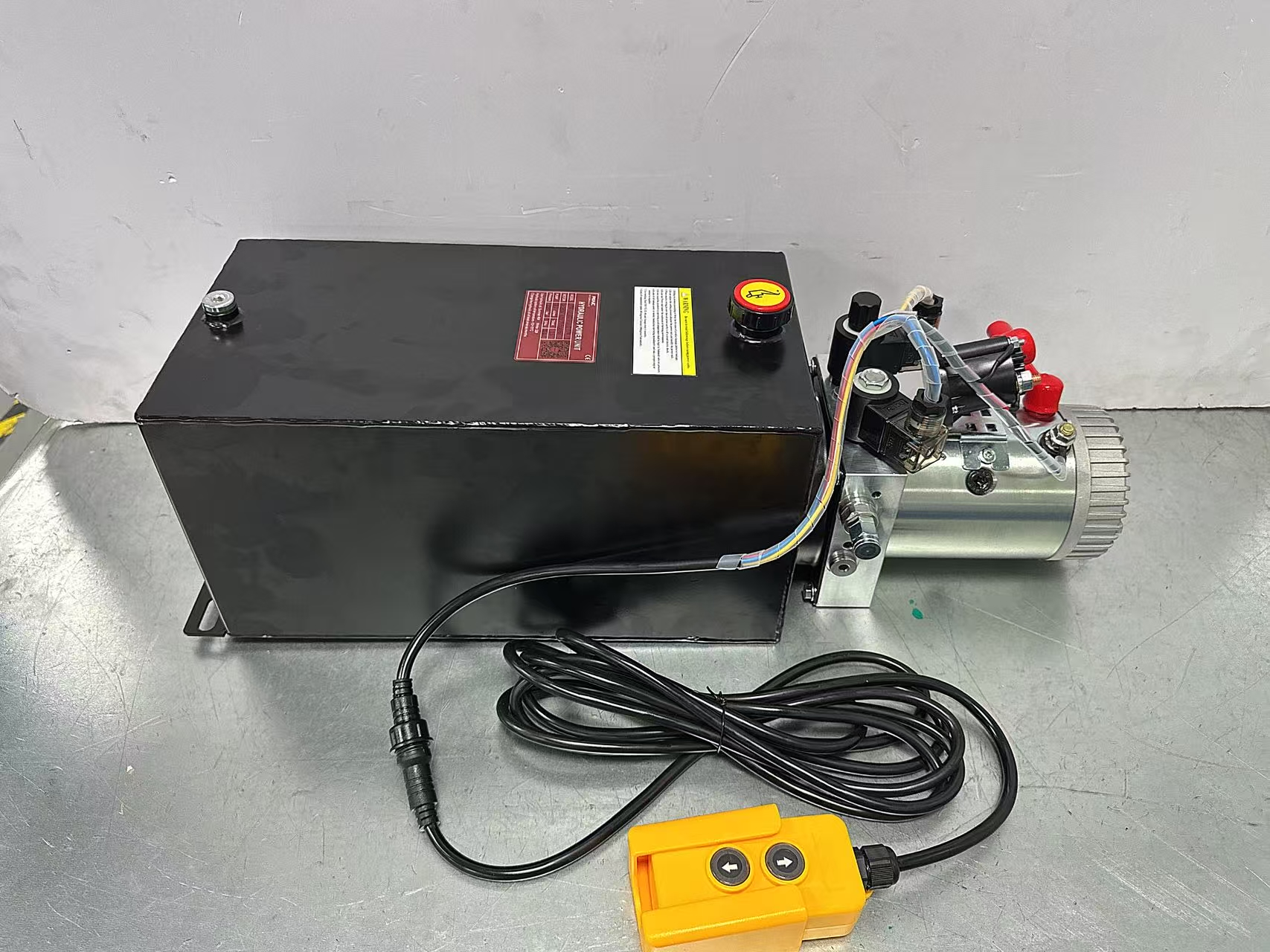

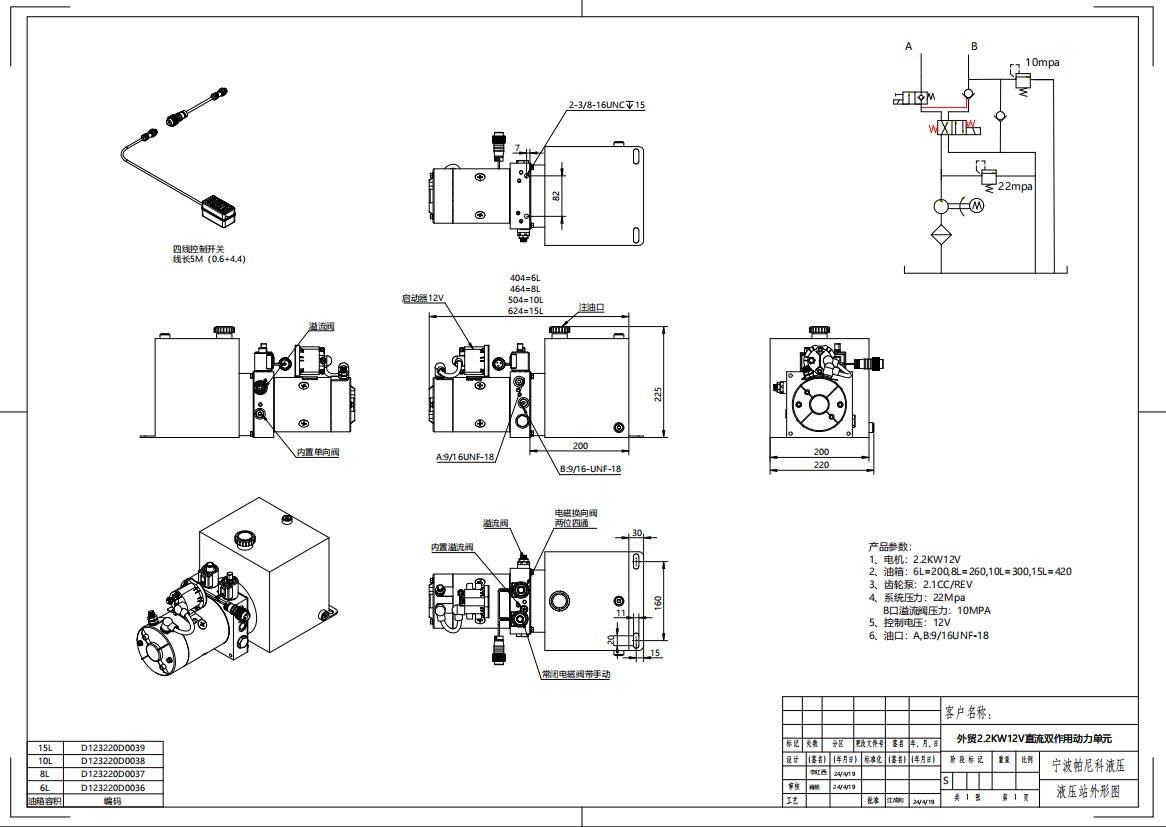

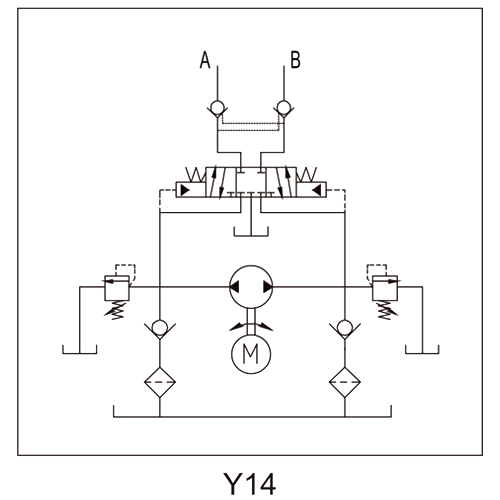

Výber jednosmernej hydraulickej jednotky pre chladiace systémy CDU
Výber správnej jednosmernej hydraulickej jednotky pre chladiacu aplikáciu CDU zahŕňa vyváženie piatich vzájomne súvisiacich parametrov: prietok, tlak v hlave, účinnosť motora, limity hluku a kompatibilita chladiacej kvapaliny. Ak sa niektorá z týchto chýb pomýli, môže to ohroziť prevádzkyschopnosť systému alebo urýchliť opotrebovanie komponentov.
01
Požiadavky na prietok
Prietok v sekundárnych slučkách CDU je určený tepelným zaťažením a povoleným nárastom teploty cez studené platne. Bežným konštrukčným bodom je 10–12 K teplotný rozdiel (deltaT) na sekundárnej strane. Pre 200 kW rack pri 10 K deltaT s použitím vody (špecifické teplo ~4,18 kJ/kg·K) je požadovaný prietok približne 4,8 l/s alebo 288 l/min. Zostavy jednosmernej hydraulickej jednotky v stojane od spoločnosti Panasonic dosahujú 70 l/min na čerpadlo; tri jednotky paralelne dávajú 210 l/min pre jeden stojan, čo je dostatočné pre stojany do 150 kW pri 10 K deltaT.
02
Tlakové a mikrokanálové chladiace dosky
Moderné mikrokanálové chladiace platne GPU spôsobujú výrazné poklesy tlaku – často 0,5 – 1,5 baru na chladiacu platňu – a plné rozdeľovacie potrubie rozdeľujúce prietok na 8 – 16 studených platní môže vyžadovať 3 – 5 barov dostupnej hlavy z jednosmernej hydraulickej jednotky. Hydraulika čerpadla Vortex (regeneračná turbína) prirodzene dodáva vysoký dopravný výkon pri miernom prietoku, a preto sa stala hlavnou voľbou pre aplikácie sekundárnej slučky CDU. Úrovne pulzácie musia zostať pod 2 % od špičky po špičku, aby sa zabránilo vibráciám spôsobeným prúdením na studených platňových medených konštrukciách.
03
Účinnosť motora a variabilná regulácia otáčok
Vysokoúčinný bezkomutátorový jednosmerný motor poháňajúci magneticky spojené obežné koleso môže dosiahnuť účinnosť motora 85 – 92 % v celom rozsahu prevádzkových otáčok. Integrácia VFD znižuje spotrebu energie čerpadla o 30–50 % počas období čiastočného zaťaženia v porovnaní s prevádzkou s pevnými otáčkami. Platforma Moog CoreMotion podporuje 12V DC, 48V DC a 230/240V AC prevádzku z rovnakého fyzického tela pumpy – výhoda v zariadeniach, ktoré prechádzajú na 48V distribúciu energie do racku, ktorá sa stáva štandardom v hyperškálových prostrediach.
04
Hluk a vibrácie
Jednotky CDU v rade a v stojane sú inštalované v dátových sálach, kde akustické emisie ovplyvňujú pracovné podmienky technikov. Jednosmerné hydraulické pohonné jednotky s magnetickým pohonom s beztesniacou konštrukciou sú výrazne tichšie ako alternatívy zubového čerpadla alebo lopatkového čerpadla, pretože v dráhe kvapaliny nedochádza ku kontaktu kovu na kov. Niekoľko výrobcov CDU (vrátane TOPSFLO) uvádza hladiny hluku nižšie ako 45 dB(A) pri menovitom prietoku – čo umožňuje nasadenie v prostrediach so zmiešaným využitím alebo v prostredí susediacich s kanceláriami, kde by jednotky chladenia vzduchu na báze CRAC boli neprijateľné.
05
Kompatibilita chladiacej kvapaliny
Väčšina sekundárnych slučiek CDU používa deionizovanú vodu alebo zmes propylénglykolu a vody (zvyčajne PG25 – 25 % objemu propylénglykolu) na ochranu pred mrazom. Navlhčené časti musia byť z nehrdzavejúcej ocele 316L alebo utesnené EPDM/PTFE, aby odolali korózii. Niektoré sekundárne časti ponorného chladenia používajú syntetické uhľovodíky alebo fluórované kvapaliny s viskozitami v rozsahu 5 – 15 cP pri prevádzkovej teplote; tieto vyžadujú hydrauliku čerpadla navrhnutú pre kvapaliny s nižšou hustotou a nižším povrchovým napätím a menovitý kryt motora jednosmernej hydraulickej jednotky musí zodpovedať kategórii horľavosti kvapaliny, ak je to vhodné.
CDU Cooling Market Rast a údaje o priemysle
Čísla, ktoré stoja za prijatím chladenia CDU, odrážajú štrukturálny posun v spôsobe budovania a napájania dátových centier. Podľa prieskumu trhu Intel (2025) bol globálny trh CDU s vysokým výkonom ohodnotený na úrovni 414 miliónov USD v roku 2024 a predpokladá sa, že do roku 2032 dosiahne 1,824 miliardy USD, čo predstavuje zložené ročné tempo rastu 23,5 %. Segment hyperscale zachytil 77 % podielu na trhu v roku 2025, čo potvrdzuje, že najväčší poskytovatelia cloudu sú primárnou silou dopytu CDU.
Prijatie jazdy s hustotou stojana
Spojenie medzi hustotou výkonu racku a nevyhnutnosťou CDU je priame. Údaje z Asociácie pre riadenie prevádzky počítačov (AFCOM) Stav správy dátového centra za rok 2024 ukazujú, že priemerná hustota racku sa vyšplhala zo 6,1 kW na rack v roku 2017 na 12,0 kW na rack v roku 2024. Správa Omdie za rok 2024 predpokladá priemernú hustotu dosahujúcu 20 kW na rack do roku 2030. Tréningové pumpy sú však už dobre známe. Priemyselná príručka z roku 2026 dokumentuje stojany s výkonom presahujúcim 130 kW pre nasadenia NVIDIA Blackwell GB200/GB300 a niektoré konfigurácie presahujú 250 kW na stojan. Na týchto úrovniach je chladenie vzduchom nielen neefektívne, ale aj fyzicky nedostatočné.
55 % profesionálov dátových centier, ktorí očakávajú pokračujúci rast hustoty (prieskum Uptime Institute 2024, 721 respondentov), nešpekuluje; dokumentujú trend, ktorý je už viditeľný v čipových roadmapách. Akcelerátory NVIDIA novej generácie zverejnili hodnoty TDP presahujúce 700 W na čip a plné 8-GPU zásobníky bežia nad 6 kW v šasi, ktoré zaberá 6U rackového priestoru – viac ako 1 kW na rackovú jednotku pred ukladaním, sieťovaním alebo stratami redundantného napájania.
Zdroj: AFCOM State of the Data Center 2024; Sprievodca výberom CDU pumpy Aulan 2026
Účinnosť chladenia CDU: Náraz PUE a hodiny voľného chladenia
Jedným z najpresvedčivejších dôvodov na nasadenie chladenia CDU spolu s dobre zvolenou jednosmernou hydraulickou jednotkou je merateľné zlepšenie efektívnosti využitia energie (PUE). PUE je pomer celkového výkonu zariadenia k výkonu IT zariadenia; PUE 1,0 je perfektný, zatiaľ čo typické vzduchom chladené zariadenie beží 1,4–1,8. Kvapalinou chladené zariadenia s optimalizovanými inštaláciami CDU pravidelne dosahujú hodnoty PUE 1,1 – 1,2, podľa publikovaných údajov od hlavných predajcov CDU vrátane Vertiv a nVent.
Chladenie teplou vodou a rozšírené voľné chladenie
Doskové výmenníky tepla triedy AT3 používané v popredných platformách CDU (vrátane série ECDU DCX) umožňujú výrazne nižšie nábehové teploty ako konvenčné konštrukcie, čo umožňuje, aby voda dodávaná do zariadenia mala teplotu až 45 °C, pričom teplo zo sekundárnych okruhov bežiacich na 35–40 °C stále odvádzalo. Je to dôležité, pretože sa tým predlžuje počet hodín za rok, počas ktorých a suchý chladič alebo chladiaca veža môže odoberať teplo bez spustenia chladiča — takzvané hodiny voľného chladenia. V miernom podnebí môže systém CDU s hodnotením 45 °C fungovať bez chladiča 6 000 – 8 000 hodín ročne, v porovnaní s približne 2 000 hodinami v prípade bežného systému chladenej vody vyžadujúceho prívod vody s teplotou 7 °C (dokumentácia DCX ECDU, 2026).
Integrácia rekuperácie tepla
Niektoré chladiace platformy CDU idú o krok ďalej tým, že integrujú tretí výmenník tepla alebo tepelné čerpadlo na zvýšenie teploty rekuperovaného tepla na použitie v systémoch diaľkového vykurovania alebo v systémoch HVAC budov. Dokumentácia CDU WKM-Michel popisuje systémy schopné produkovať výstupné teploty vhodné pre nízkoteplotné vykurovacie siete s voliteľnou technológiou tepelného čerpadla na ďalšie zvýšenie úrovne teploty. Toto transformuje dátové centrum z čistého zdroja tepla na čiastočného poskytovateľa energie – trajektória zosúladená so smernicami EÚ o udržateľnosti, ktoré vyžadujú, aby dátové centrá nad určitými prahovými hodnotami výkonu podávali správy a postupne znižovali vypúšťanie odpadového tepla.
Filtrácia bočného prúdu a životnosť tekutín
Sekundárnym faktorom účinnosti, ktorý je pri výbere CDU často podhodnotený, je čistota chladiacej kvapaliny. Častice nad 10 mikrónov môžu poškriabať povrchy mikrokanálových studených platní, čím sa časom zvýši tepelný odpor. Platformy CDU s kontinuálnou filtráciou s bočným vstrekovaním – ako sa používa v centralizovaných dizajnoch klzákov Supreme Integrated Technology – udržiavajú počet častíc na nízkej úrovni bez toho, aby bolo potrebné vypnúť systém kvôli výmene filtra. Výsledné zníženie degradácie tepelného odporu predlžuje interval medzi výmenami studených platní a zachováva navrhnuté koeficienty prestupu tepla počas životného cyklu servera.
Úvahy o inštalácii a uvedení do prevádzky chladenia CDU
Dokonca aj dobre špecifikovaný systém CDU nebude fungovať správne, ak inštalácia a uvedenie do prevádzky neprebehne v správnom poradí. Najbežnejšie chyby pozorované pri nasadení v teréne zahŕňajú strhávanie vzduchu v sekundárnej slučke, nesprávne nastavené hodnoty rosného bodu a neadekvátne uvedenie do prevádzky parametrov VFD jednosmernej hydraulickej jednotky.
Preplachovanie a čistenie vzduchu
Sekundárna slučka musí byť prepláchnutá špecifikovanou chladiacou kvapalinou (zvyčajne deionizovanou vodou s nameraným odporom nad 0,5 MΩ·cm) pred pripojením akýchkoľvek chladiacich platní. Vzduchové kapsy v mikrokanálikoch studenej platne vytvárajú horúce miesta a môžu spôsobiť miestne varenie, aj keď je objem chladiacej kvapaliny výrazne pod teplotou nasýtenia. Automatické odvzdušňovacie body by mali byť inštalované vo všetkých vysokých bodoch rozdeľovača a odvzdušňovací otvor CDU sa musí počas plnenia cyklovať. Platformy CDU s vopred pripraveným potrubím, ako je model DCX ECDU Entry, zahŕňajú vstavané napájacie/spiatočné zberače s integrovanými odvzdušňovacími bodmi, ktoré môžu znížiť prácu potrubia na mieste až o 60 % v porovnaní so zostavami jednotlivých komponentov.
Uvedenie do prevádzky nastavenej hodnoty rosného bodu
Algoritmus riadenia rosného bodu ovládača CDU berie údaje o teplote a relatívnej vlhkosti zo snímačov vo vnútri dátovej haly a vypočítava spodnú hranicu teploty prívodu chladiacej kvapaliny. Ak dátová sála beží pri 24 °C a 45 % relatívnej vlhkosti, rosný bod je približne 11,5 °C a CDU by mala udržiavať sekundárne napájanie aspoň nad 13 °C s vhodnou bezpečnostnou rezervou. Chyby v umiestnení senzora – napríklad umiestnenie senzora vlhkosti v blízkosti prúdu vzduchu s perforovanou dlaždicou a nie v spätnom prúde vzduchu – vedú k pretrvávajúcim alarmom alebo v horšom prípade k nezisteným udalostiam kondenzácie.
Jednosmerné hydraulické ladenie VFD jednotky
Pohon s meniteľnou frekvenciou ovládajúci jednosmernú hydraulickú jednotku CDU musí byť naladený na skutočnú hydraulickú krivku inštalovanej sekundárnej slučky. Nadmerné nastavenia rýchlosti spôsobujú nadmerný tlak na vstupoch studenej dosky, čo predstavuje riziko vytlačenia tesnenia alebo poškodenia konektora. Nastavenia nižšej rýchlosti znižujú prietok a umožňujú zvýšenie teploty čipu počas špičkového pracovného zaťaženia. Väčšina protokolov spúšťania CDU zahŕňa zaznamenávanie otáčok čerpadla, rozdielového tlaku a vstupných/výstupných teplôt vo viacerých prevádzkových bodoch a overenie, či vypočítaný prenos tepla zodpovedá bodu tepelného návrhu servera v rozmedzí ±5 %.
Testovanie redundancie
Pred vyhlásením prevádzky chladiaceho systému CDU musí byť každá redundantná čerpacia súprava funkčne izolovaná. Pri konfiguráciách N 1 sa primárne čerpadlo vypne, pričom sa overí, či sa záložná jednotka spustí v rámci času automatického prepínania (zvyčajne menej ako 3 sekundy) a či teplota prívodu studenej platne počas prechodu neprekročí nastavenú hodnotu vypnutia. Pri konfiguráciách 2N jazdia oba vlaky súčasne, aby sa overilo vyvážené rozdelenie prietoku cez rozdeľovač, potom sa každý vlak postupne izoluje.
Chladenie CDU vs. alternatívne prístupy chladenia kvapalinou
Priame chladenie na čipe na báze CDU je najrozšírenejšou formou kvapalinového chladenia v dátových centrách, ale existuje popri výmenníkoch tepla na zadných dverách (RDHx), jednofázovom imerznom a dvojfázovom ponorení. Každý z nich má inú úlohu a požiadavky na jednosmernú hydraulickú jednotku sa v rôznych prístupoch výrazne líšia.
Porovnanie technológie chladenia kvapalinou pre aplikácie dátových centier (2025–2026) | Technology | Rýchlosť zachytávania tepla | Vyžaduje sa úprava servera | Úloha jednosmernej hydraulickej jednotky | Maximálny podporovaný výkon stojana |
| CDU Direct-to-Chip | 60–80 % tepla stojana | Vyžadujú sa chladiace platne na CPU/GPU | Primárny ovládač sekundárnej slučky | 250 kW |
| Výmenník tepla v zadných dverách (RDHx) | 40–60 % tepla stojana | Žiadna úprava servera | Zariadenie cirkulácie vody | ~60 kW (obmedzenie na strane vzduchu) |
| Jednofázové ponorenie | Až 98 % tepla stojana | Holé dosky v dielektrickej nádrži | Dielektrické obehové čerpadlo | 300 kW |
| Dvojfázové ponorenie | Až 98 % tepla stojana | Holé dosky vo vriacej tekutine | Nízkovýkonné čerpadlo na make-up/kondenzát | 500 kW |
Dôvodom, prečo priame chladenie CDU do čipu dominuje súčasným nasadeniam napriek tomu, že zachytáva iba 60 – 80 % tepla v stojane (zvyškové teplo odchádzajúce prúdením z komponentov chladených kvapalinou, ako sú DIMM, úložisko a napájacie zdroje, je riešené doplnkovým vzduchom) je kombinácia kompatibility servera a prevádzkovej znalosti. Na rozdiel od imerzných systémov si stojany chladené CDU zachovávajú štandardné serverové šasi, štandardné postupy údržby a štandardné záručné pokrytie od serverov OEM – významný faktor pre podnikových zákazníkov s veľkými inštalovanými základňami.
Údržba chladiacich systémov CDU a jednosmerných hydraulických jednotiek
Dobre navrhnutý chladiaci systém CDU so správne dimenzovanou hydraulickou jednotkou na jednosmerný prúd môže fungovať roky s minimálnymi zásahmi, ale na zabránenie neplánovaným prestojom je nevyhnutný štruktúrovaný program preventívnej údržby.
- Kontroly odporu chladiacej kvapaliny (mesačne): Deionizovaná voda pomaly zachytáva iónovú kontamináciu zo stien rúr a studených doskových materiálov. Pokles odporu pod 0,1 MΩ·cm signalizuje, že kazeta so zmiešanou živicou potrebuje výmenu. Prevádzka chladiacej kvapaliny s nízkym odporom urýchľuje galvanickú koróziu v kanáloch hliníkových chladiacich dosiek.
- Kontrola filtračnej vložky (štvrťročne): Filtre s bočným prúdom s veľkosťou 0,2–10 mikrónov akumulujú častice rýchlosťou úmernou rýchlosti slučky a ploche povrchu potrubia. Väčšina platforiem CDU obsahuje indikátor diferenčného tlaku cez kryt filtra; zvýšenie nad prahovú hodnotu výrobcu (zvyčajne 0,3–0,5 baru) spustí odporúčanie zmeny. Platformy s dvojitým krytom filtra umožňujú výmenu bez prerušenia toku sekundárnej slučky.
- Analýza vibrácií ložísk čerpadla (polročne): Dokonca aj jednosmerné hydraulické jednotky bez tesnenia s magnetickým pohonom majú ložiská v hriadeli obežného kolesa, ktoré sa časom opotrebúvajú. Analýza vibrácií pomocou akcelerometra umiestneného na telese čerpadla dokáže odhaliť vznikajúce opotrebovanie ložiska 3–6 mesiacov pred poruchou – dostatok času na naplánovanie plánovanej výmeny bez núdzového vypnutia. Riadiaca platforma ECDU spoločnosti DCX nepretržite zaznamenáva prúd motora a trendy vibrácií a zobrazuje výstrahy prediktívnej údržby prostredníctvom rozhrania BMS.
- Hodnotenie znečistenia výmenníka tepla (ročne): Povrch doskového výmenníka tepla na primárnej strane (voda v zariadení) je najpravdepodobnejším miestom pre usadeniny nečistôt, najmä v oblastiach, kde má voda v zariadení zvýšenú tvrdosť alebo biologický obsah. Ročné testovanie tepelného výkonu – porovnávanie skutočnej rýchlosti prenosu tepla pri nameraných prietokových a teplotných podmienkach s návrhovou krivkou – zisťuje znečistenie skôr, ako zníži teplotu napájacieho zdroja sekundárneho okruhu.
- Vizuálna kontrola chladiacej dosky (na obnovenie servera): Keď sa servery vymieňajú alebo inovujú, chladiace platne by sa mali vizuálne skontrolovať na koróziu, ryhy alebo vytlačenie O-krúžku na rýchlospojkách. V dokumentácii CDU spoločnosti Eaton sa uvádza, že rýchlospojky typu Blind-mate s otočnými armatúrami o 360 stupňov minimalizujú silu vyvíjanú počas pripojenia a odpájania, čím sa znižuje poškodenie O-krúžku – kontrola však zostáva nevyhnutná.
Budúcnosť chladenia CDU: Trendy formujúce ďalšiu generáciu
Niekoľko konvergujúcich technologických trendov bude formovať vývoj chladiacich systémov CDU a ich jednosmerných hydraulických pohonných jednotiek do konca roka 2020. Pochopenie týchto smerov pomáha plánovačom dátových centier robiť rozhodnutia o nákupe, ktoré zostanú kompatibilné s budúcimi generáciami infraštruktúry.
Architektúra napájania 48 V DC
Keďže zariadenia hyperscale využívajú 48V jednosmernú rackovú distribúciu na zníženie strát v medi, zostavy čerpadiel CDU sa prepracúvajú tak, aby fungovali natívne pri 48V. Toto eliminuje AC napájací zdroj z elektrickej architektúry CDU, znižuje straty pri konverzii a zjednodušuje údržbu. Dokumentácia Moog CoreMotion už uvádza 48 V DC ako podporované prevádzkové napätie.
Riadenie toku riadené AI
Riadiace platformy CDU novej generácie integrujú algoritmy strojového učenia, ktoré predpovedajú dopyt po chladení na základe typu pracovného zaťaženia – rozlišujú sa napríklad medzi tréningom AI s intenzívnym maticovým násobením (trvalý špičkový výkon) a inferenčným podávaním (vysoko variabilné, nárazovo veľké zaťaženie). Prediktívne nastavenie prietoku znižuje energiu čerpadla o 20–40 % v porovnaní s reaktívnymi proporcionálno-integrálnymi regulačnými slučkami, podľa skorých terénnych údajov z nasadení hyperscale.
Štandardizovaná infraštruktúra rýchleho pripojenia
Projekt Open Compute Project (OCP) a ekvivalentné priemyselné konzorciá podporujú štandardizáciu spojovacích bodov rozdeľovača CDU, čo umožňuje pripojenie chladiacich platní od viacerých dodávateľov k jednému CDU bez vlastného príslušenstva. Eaton ROL4000, inšpirovaný špecifikáciami piatej generácie projektu OCP Deschutes, demonštruje, ako môžu štandardné spojovacie profily slúžiť chladiacej záťaži 2 MW pri teplote priblíženia 3 °C – čo je možné dosiahnuť iba s výmenníkmi tepla triedy AT3 a presne riadeným výstupom jednosmernej hydraulickej jednotky.
Integrovaná rekuperácia tepla ako štandard
Regulačný tlak, najmä v Európe, urýchľuje integráciu ustanovení o rekuperácii tepla do základných špecifikácií CDU. Súčasná zostava CDU od WKM-Michel obsahuje továrenský port výmenníka tepla na extrakciu odpadového tepla s riadiacou stratégiou, ktorá zaručuje, že chladiaci výkon má absolútnu hydraulickú prioritu pred priepustnosťou rekuperácie tepla. Schopnosť napájať lokálne vykurovacie siete z odpadového tepla dátového centra sa vo verziách platformy na roky 2025–2026 presúva z prémiovej možnosti smerom k štandardnej funkcii.
Často kladené otázky o chladení CDU
Aký je rozdiel medzi jednotkou CDU a jednotkou CRAC?
Jednotka klimatizácie počítačovej miestnosti (CRAC) používa chladivo alebo chladenú vodu na chladenie recirkulovaného vzduchu v dátovej sále. CDU je systém výmenníka tepla kvapalina-kvapalina, ktorý distribuuje chladivo priamo do IT hardvéru cez studené platne alebo rozdeľovače. CDU sú oveľa tepelne efektívnejšie pre aplikácie s vysokou hustotou, ale vyžadujú kompatibilitu studenej platne na strane servera. Jednotky CRAC pracujú so štandardnými neupravenými servermi a zostávajú relevantné ako doplnkové chladenie pre inštalácie CDU, ktoré zachytávajú 60 – 80 % tepla v stojane v tekutej forme, pričom určité zvyškové teplo zostáva na odvod vzduchu.
Ako sa jednosmerná hydraulická jednotka líši od štandardného AC čerpadla v aplikáciách CDU?
Jednosmerná hydraulická hnacia jednotka využíva bezkomutátorový jednosmerný motor s elektronickou komutáciou, ktorý poskytuje reguláciu otáčok, vyššiu účinnosť pri čiastočnom zaťažení, nižšie akustické emisie a kompatibilitu so zbernicami na distribúciu jednosmerného prúdu (12V alebo 48V). Štandardné AC čerpadlo beží pri pevných otáčkach (alebo so samostatným externým VFD), vyžaduje AC napájanie a má vyššie straty naprázdno. Pre aplikácie CDU v stojane, kde je priestor a napájanie prísne obmedzené a premenlivé pracovné zaťaženie si vyžaduje adaptívny tok, sú teraz hydraulické jednotky jednosmerného prúdu predvolenou voľbou medzi poprednými výrobcami vrátane Panasonic, Moog a TOPSFLO.
Aké chladivo by sa malo použiť v sekundárnom okruhu CDU?
Najbežnejšou voľbou je deionizovaná voda s odporom udržiavaným nad 0,5 MΩ·cm. V zariadeniach, kde teplota okolia môže klesnúť pod 10 °C (vonkajšie chladenie, okraje), sa na ochranu pred mrazom používa zmes propylénglykolu a vody s 25–30 % objemových glykolu (PG25 alebo PG30). Propylénglykol mierne znižuje špecifickú tepelnú kapacitu a zvyšuje viskozitu, čo zvyšuje čerpaciu energiu potrebnú pre danú tepelnú záťaž – faktor, ktorý treba brať do úvahy pri dimenzovaní jednosmernej hydraulickej jednotky. Mali by sa použiť balenia inhibítorov špeciálne formulované pre kompatibilitu hliníkových a medených studených platní a pH systému by sa malo udržiavať medzi 7,0 a 8,5.
Dá sa chladenie CDU dodatočne namontovať do existujúceho vzduchom chladeného dátového centra?
Áno, ale praktická zložitosť závisí od toho, či je voda v zariadení už k dispozícii v bielom priestore. Ak stúpačky chladenej vody končia v mechanickej miestnosti, ale nie na podlahe dátovej haly, zaradené jednotky CDU pripojené cez flexibilné hadicové zostavy ponúkajú najmenej rušivú cestu. Jednotky CRAC môžu zostať v prevádzke na odvod zvyškového tepla, zatiaľ čo pokrytie CDU sa rozširuje stojan po stojane. Kompaktné radové platformy CDU sú špeciálne navrhnuté s ohľadom na tento prípad použitia v brownfielde – napríklad DCX HYDRO CDU 12 je opísaný ako vhodný pre „akékoľvek prostredie dátovej miestnosti s umiestnením v rade alebo technickej chodbe“. Práca potrubia je dominantnou nákladovou premennou; vopred pripravené platformy CDU, ktoré zahŕňajú napájacie/spiatočné zberače a odvzdušňovacie body, môžu výrazne skrátiť čas inštalácie.
Aká úroveň redundancie je vhodná pre chladiace systémy CDU?
Príslušná úroveň redundancie odzrkadľuje požiadavky na širšiu vrstvu dátového centra. Nasadenia ekvivalentné Tier III (99,982 % doby prevádzkyschopnosti) zvyčajne využívajú redundanciu pumpy N 1 v rámci každej jednotky CDU v kombinácii s izolačnými ventilmi potrubia, ktoré umožňujú odpojenie jednotky CDU bez prerušenia prietoku do susedných stojanov. Ekvivalentné nasadenia Tier IV využívajú architektúru 2N — dva nezávislé vlaky CDU, z ktorých každý je dimenzovaný na zvládnutie 100% tepelného zaťaženia racku, s automatickým prepnutím pri poruche čerpadla alebo údržbe. Pre hyperškálové školiace prostredia AI, kde aj krátke tepelné škrtenie znižuje čas dokončenia úlohy na tisíckach GPU, je architektúra 2N štandardom napriek dodatočným kapitálovým nákladom.
Ako chladenie CDU ovplyvňuje PUE v porovnaní s chladením vzduchom?
Dobre fungujúci chladiaci systém CDU pracujúci s výmenníkmi tepla kompatibilnými s teplou vodou a optimálne vyladenou jednosmernou hydraulickou hnacou jednotkou zvyčajne znižuje PUE zariadenia z rozsahu 1,4 – 1,8 typického pre staršie zariadenia chladené vzduchom na 1,1 – 1,2. Zlepšenie pochádza z troch zdrojov: odstránenie energeticky náročných vzduchotechnických zariadení v počítačových miestnostiach, predĺženie hodín voľného chladenia (prevádzka vypnutia chladiča) umožnená vyššími povolenými teplotami prívodnej vody a zníženie výkonu ventilátora IT zariadení, pretože kvapalinou chladené CPU a GPU už nevyžadujú rovnaké prúdenie vzduchu na odvod tepla. Niektorí prevádzkovatelia hyperscale uvádzajú hodnoty PUE blížiace sa k 1,05 pre nové kvapalinou chladené zariadenia v miernom podnebí.
Aká je typická životnosť chladiaceho systému CDU?
Doskové výmenníky tepla a rozdeľovacie potrubia v systémoch CDU sú navrhnuté na 15–20 rokov životnosti za normálnych prevádzkových podmienok za predpokladu, že sa zachová chémia chladiacej kvapaliny a tlak v systéme zostane v rámci konštrukčných limitov. Komponenty, ktoré si s najväčšou pravdepodobnosťou vyžadujú skoršiu výmenu, sú zostavy čerpadiel (zvyčajne 5–8 ročná životnosť ložísk pre jednosmerné hydraulické jednotky s magnetickým pohonom, rozšíriteľná pomocou prediktívnej údržby) a elastomérne tesnenia na rýchlospojkách (2–5 rokov v závislosti od frekvencie pripojenia). Na riadiacu elektroniku a moduly snímačov sa zvyčajne poskytuje záruka 3–5 rokov a môže si vyžadovať výmenu v 7–10 ročnom cykle, pretože podpora firmvéru pre staršie generácie platforiem končí.
Aký prietok potrebuje CDU pre 100 kW serverový stojan AI?
Pre 100 kW rack s 10 K teplotným rozdielom na sekundárnej strane s použitím vody ako chladiacej kvapaliny je požadovaný hmotnostný prietok približne 2,4 kg/s alebo 144 l/min. Pridaním 15% bezpečnostnej rezervy pre straty distribúcie prietoku v potrubí sa špecifikácia jednosmernej hydraulickej jednotky na výstupe CDU zvýši na približne 165 l/min. Pri konštrukčnej výške 3 bary (pri zohľadnení poklesu tlaku studenej dosky a rozdeľovača) to zodpovedá požiadavke na hydraulický výkon čerpadla približne 820 W. S účinnosťou jednosmernej hydraulickej jednotky 65 – 75 % je elektrický príkon zostavy čerpadla približne 1,1 – 1,3 kW – menej ako 1,3 % IT záťaže racku, čo potvrdzuje, že chladenie nad hlavou je zanedbateľné.
