Hydraulické systémy prenášajú, znásobujú a presne riadia mechanickú silu prenášaním tlaku cez uzavretú kvapalinu. Hlavná funkcia je jednoduchá: malá sila pôsobiaca na malý piest generuje rovnaký tlak ako veľká sila pôsobiaca na veľký piest pretože tlak sa v uzavretej kvapaline rozdeľuje rovnomerne (Pascalov zákon). Vďaka tomu je hydraulická technológia jedným z najefektívnejších mechanických riešení, aké boli kedy vyvinuté – schopné presunúť desiatky tisíc kilogramov so zariadením, ktoré operátor ovláda jednou rukou. Hydraulická energetická jednotka (HPU) je stredobodom tohto procesu a pôsobí ako zdroj tlakovej kvapaliny, od ktorého závisí každý pohon v systéme.
Fyzika za násobením hydraulických síl
Pascalov zákon hovorí, že tlak aplikovaný na uzavretú tekutinu sa prenáša nezmenšene vo všetkých smeroch. Matematickým dôsledkom je, že výstupná sila sa mení priamo s plochou piesta. Ak operátor zatlačí silou 100 N na piest s povrchom 1 cm², výsledný tlak 100 N/cm² sa rozšíri cez kvapalinu. Keď tento tlak dosiahne výstupný valec s plochou 50 cm², dodá 5 000 N – násobenie sily 50:1 bez akéhokoľvek dodatočného vstupu energie nad rámec toho, čo vyžaduje Pascalov zákon.
Toto nie je mágia ani voľný zdroj energie. Kompromisom je vzdialenosť: výstupný piest sa pohybuje iba o 1/50 vzdialenosti, ktorú prejde vstupný piest. Energia sa šetrí. Čo hydraulika robí výnimočne dobre, je pretvorenie sily a premiestnenia do pomeru, ktorý si vyžaduje konkrétna aplikácia – niečo, čo dosahujú mechanické prevody, ale s oveľa väčšou stratou trenia a štrukturálnou zložitosťou.
V skutočnom priemyselnom systéme, Hydraulická pohonná jednotka vytvára tento tlak nepretržite a na požiadanie. Typický HPU kombinuje nádrž (často 50 – 500 litrov), motorom poháňané čerpadlo, tlakové poistné ventily, filtráciu a chladiace okruhy. Čerpadlo premieňa rotačnú mechanickú energiu na tlak tekutiny, ktorý sa bežne dosahuje prevádzkové tlaky medzi 140 bar a 350 bar v závislosti od aplikácie. Tento tlak je uložený mechanický potenciál, ktorý ovládače premieňajú späť na lineárnu alebo rotačnú silu, kdekoľvek je to potrebné.
Sila vs. tlak vs. prietok: Udržiavanie pojmov rovno
Spoločným bodom zmätku je vzťah medzi tlakom a prietokom. Tlak (meraný v baroch alebo PSI) určuje silu, ktorú môže valec vyvinúť. Prietok (meraný v litroch za minútu alebo GPM) určuje, ako rýchlo sa valec pohybuje. Hydraulická pohonná jednotka musí napájať oboje v správnej kombinácii:
- Vysoký tlak s nízkym prietokom → pomalý pohyb veľmi ťažkého nákladu
- Nižší tlak s vysokým prietokom → rýchly pohyb ľahšieho nákladu
- Vysoký tlak s vysokým prietokom → maximálny výkon, vyžadujúci väčší HPU motor a čerpadlo
Vzorec F = P × A (Sila sa rovná tlaku vynásobenému plochou valca) riadi každý ovládač v okruhu. Inžinieri používajú túto rovnicu na dimenzovanie valcov, výber výkonu čerpadla a nastavenie prahových hodnôt poistných ventilov počas fázy návrhu.

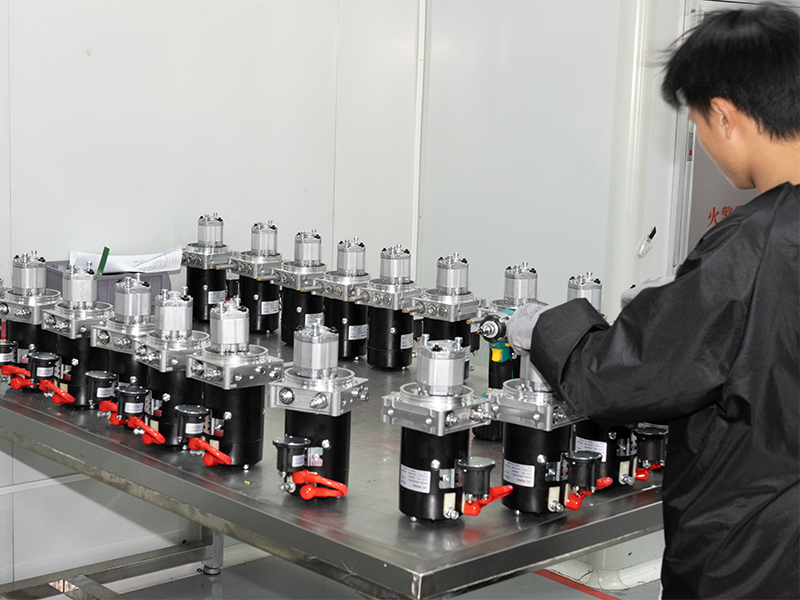

Čo v skutočnosti robí hydraulická hnacia jednotka na silu

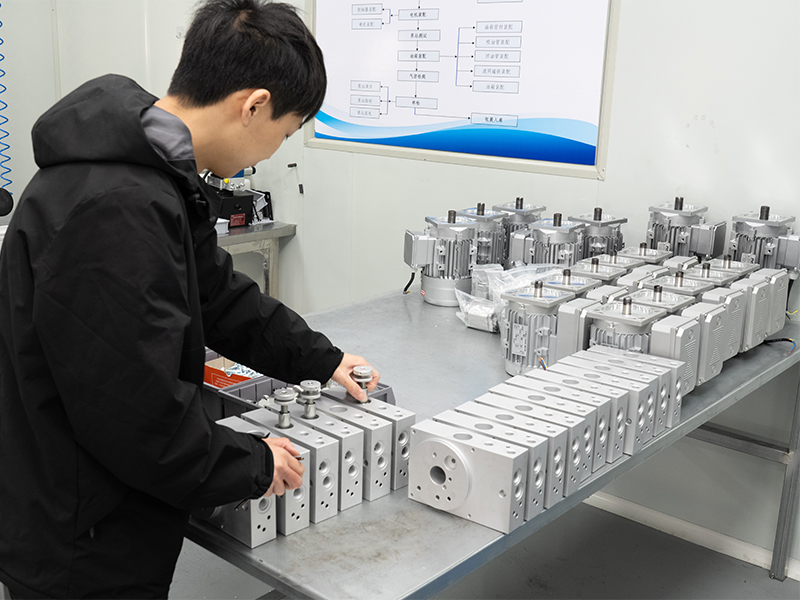

Hydraulická pohonná jednotka nie je len čerpadlo priskrutkované k nádrži. Jeho úloha pri riadení sily v celom systéme je aktívna a nepretržitá. HPU súčasne reguluje tri parametre súvisiace so silou: maximálny dostupný tlak (nastavený hlavným poistným ventilom), pracovný tlak dodávaný do každej vetvy okruhu (nastavený jednotlivými tlakovými redukčnými ventilmi) a rýchlosť, akou môže byť sila aplikovaná (riadená ventilmi na reguláciu prietoku).
Generovanie tlaku a zmiernenie
Každá hydraulická jednotka obsahuje aspoň jeden poistný ventil nastavený na maximálny povolený tlak systému. Keď sa pohon zastaví proti nepohyblivej záťaži, čerpadlo pokračuje v dodávke prietoku. Bez poistného ventilu by tlak stúpal, až by niečo mechanicky zlyhalo. Poistný ventil odvádza prebytočný prietok späť do zásobníka , uzatváracia sila na bezpečnej úrovni. V 200-barovom systéme pracujúcom s valcom s priemerom 80 cm² je teoretická maximálna sila 160 000 N (približne 16,3 metrických ton) – a tento strop je udržiavaný nastavením odľahčenia HPU, nie obmedzením operátora.
Modulácia sily prostredníctvom proporcionálnych ventilov
Moderné hydraulické pohonné jednotky čoraz viac integrujú proporcionálne alebo servoventily, ktoré umožňujú plynule meniteľný výstup sily medzi nulou a maximom systému. Na rozdiel od smerových ventilov zap/vyp reagujú proporcionálne ventily na elektrický signál (zvyčajne 0–10 V alebo 4–20 mA) a umiestňujú svoju cievku priamo úmerne tomuto signálu. Výsledkom je, že lis môže aplikovať 5 000 N počas jednej fázy cyklu a plynule sa rozbehnúť na 80 000 N počas fázy lisovania – všetko je riadené elektronickým ovládačom HPU bez mechanických úprav.
Návrhy HPU so snímaním zaťaženia
Hydraulická hnacia jednotka snímajúca záťaž nepretržite meria požiadavku na tlak na pohone a prispôsobuje výkon čerpadla. Namiesto neustáleho vytvárania maximálneho tlaku a vypúšťania prebytku cez poistný ventil generuje HPU so snímaním zaťaženia iba tlak, ktorý záťaž skutočne vyžaduje, plus malú rezervu (zvyčajne 20–30 barov nad zaťažovacím tlakom). Tento prístup znižuje spotrebu energie o 30–50 % v porovnaní so systémami s pevným objemom v aplikáciách s premenlivým zaťažením — významná výhoda v mobilných zariadeniach, vstrekovacích lisoch a automatizovaných lisovacích linkách.
Typy síl Riadenie hydraulických systémov
Hydraulické systémy zvládajú niekoľko odlišných kategórií sily a pochopenie každej vysvetľuje, prečo sa technológia objavuje v tak rôznych aplikáciách – od leteckých pristávacích zariadení až po poľnohospodárske zberné zariadenia.
Typy síl riadených hydraulickými systémami a ich typické aplikácie | Typ sily | Popis | Typická aplikácia | Typický dosah sily |
| Lineárne kompresné | Tlačením priamo na povrch | Hydraulický lis, lisovanie kovov | 10 kN – 100 000 kN |
| Lineárny ťah | Ťahanie alebo naťahovanie pod napätím | Ťahanie potrubia, napínanie skrutiek | 5 kN – 50 000 kN |
| Otočný moment | Sila krútenia cez hydraulický motor | Otočný kruh rýpadla, navijak | 100 Nm – 500 000 Nm |
| Upínanie | Bezpečné držanie obrobku | CNC obrábanie prípravkov, tlakové liatie | 1 kN – 5 000 kN |
| Brzdenie / držanie | Odolný pohyb pri zaťažení | Žeriavy, výťahová protiváha | Variabilná, často rovná hmotnosti nákladu |
Každá kategória sily vyžaduje špecificky nakonfigurovanú hydraulickú pohonnú jednotku a okruh. Skrutkovacie aplikácie vyžadujúce ťahové sily vyžadujú vysokotlakový HPU (často 700 – 1 000 bar pre hydraulické napínače skrutiek) s nízkym prietokom a precíznou reguláciou tlaku. Aplikácia veľkého navijaka uprednostňuje nepretržitý výstup vysokého krútiaceho momentu z hydraulického motora napájaného vysokoprietokovým HPU. Platia rovnaké fyzikálne princípy, ale výber komponentov sa podstatne líši.
Ako hydraulické valce premieňajú tlak na použiteľnú silu
Hydraulický valec je najbežnejším pohonom na premenu tlaku kvapaliny na lineárnu silu. Skladá sa z oceľového valca, piestu a tyče. Stlačený olej z hydraulickej pohonnej jednotky vstupuje na jednu stranu piestu a vytvára sieťovú silu, ktorá tlačí piest a tyč v opačnom smere. Vyvinutá sila nasleduje priamo F = P × A.
Problém diferenciálnej sily v dvojčinných valcoch
Dvojčinné valce – tie, ktoré prijímajú tlak na oboch stranách – vytvárajú rôzne sily pri vysúvaní a zaťahovaní. Pri vysúvaní je celá plocha otvoru (napr. 100 cm²) vystavená tlaku. Pri zatiahnutí zaberá tyč časť čela piesta a ponecháva menšiu prstencovú plochu (napr. 65 cm², ak tyč znižuje účinnú plochu o 35 %). Pri 200 baroch je sila vyťahovania 200 000 N; ťažná sila je len 130 000 N z rovnakého zdroja tlaku. Návrhári obvodov musia túto asymetriu zohľadniť pri špecifikácii výstupu HPU aj mechanickej štruktúry obklopujúcej valec.
Vyvažovacie ventily a zadržiavanie sily
Keď valec drží zavesené bremeno – zdvihnutý výložník žeriavu, naklonená karoséria sklápača, zdvihnutá lisovacia doska – gravitácia vyvíja nepretržitú silu, ktorej musí hydraulický okruh odolávať. Vyvažovacie ventily sú riadené spätné ventily nastavené mierne nad tlak vyvolaný zaťažením. Zabraňujú pohybu valca, pokiaľ HPU aktívne neprikazuje pohyb. Bez nich by porucha hadice alebo porucha ventilu umožnila nekontrolovaný pokles nákladov. Vyvažovacie ventily sú preto kritickým silovo-bezpečnostným zariadením, nie voliteľným vylepšením.
Hydraulická sila v skutočných priemyselných aplikáciách
Priepasť medzi učebnicovou hydraulikou a skutočne nasadenými systémami často spočíva v tom, ako je sila riadená v rôznych podmienkach. Viaceré priemyselné odvetvia demonštrujú šírku toho, čo v praxi dosahuje manipulácia s hydraulickou silou.
Lisy na tvárnenie a razenie kovov
Veľký hydraulický lis používaný na hlboké ťahanie plechu môže vyvinúť tlakovú silu 5 000 kN – približne 500 metrických ton. Hydraulická energetická jednotka dodávajúca takýto lis zvyčajne beží pri 250 – 350 baroch a obsahuje hydraulické akumulátory, ktoré zvládajú požiadavky na špičkový prietok počas tvárniaceho zdvihu bez predimenzovania hnacieho motora. Akumulátory uchovávajú stlačenú kvapalinu medzi zdvihmi a rýchlo ju uvoľňujú, keď lis vyžaduje maximálnu silu počas krátkej doby. To umožňuje, aby bol motor HPU dimenzovaný na priemerný výkon a nie na špičkový výkon, čo často znižuje veľkosť motora o 40–60 % v porovnaní so systémom bez akumulátorov.
Pobrežné a podmorské vybavenie
Zábrany proti podmorskému výbuchu (BOP) na ropných a plynových vrtoch fungujú v hĺbkach, kde nie je možný mechanický prístup. Ich hydraulická energetická jednotka – v tomto kontexte často nazývaná podmorský riadiaci modul – musí uzavrieť baranidlá, ktoré utesňujú vrt vrtu proti tlaku presahujúcemu 690 barov (10 000 PSI). Samotné barany vyžadujú ovládacie sily v desiatkach miliónov Newtonov. O redundancii sa nedá rokovať: každý podmorský HPU obsahuje viacero nezávislých tlakových akumulátorov s dostatočnou zásobou energie na prevádzku BOP aspoň dvakrát bez akéhokoľvek povrchového napájania, ako to vyžadujú medzinárodné predpisy o kontrole vrtov.
Mobilné stavebné zariadenia
50-tonové rýpadlo využíva svoje motorom poháňané hydraulické čerpadlo ako mobilnú hydraulickú hnaciu jednotku, ktorá súčasne napája okruhy výložníka, ramena, lyžice a výkyvu. Typické pracovné tlaky sa pohybujú medzi 320 a 380 barmi. Samotný valec lyžice môže generovať vylamovaciu silu 350 – 500 kN, čo umožňuje stroju prerezať zhutnenú pôdu tvrdú ako kameň. Moderné rýpadlá používajú elektronické ovládacie prvky snímania zaťaženia, ktoré monitorujú tlakovú požiadavku každého okruhu a podľa toho upravujú objem čerpadla, čím udržujú motor v prevádzke blízko jeho maximálnej účinnosti, a nie ťahať na plný plyn proti príliš veľkému zaťaženiu.
Aktivácia riadenia letu v letectve
Komerčné lietadlá používajú hydraulické systémy pracujúce pri 207 baroch (3 000 PSI) – pričom niektoré novšie platformy sa pohybujú až po 345 bar (5 000 PSI) – na pohyb riadiacich plôch letu proti aerodynamickému zaťaženiu, ktoré môže pri vysokej rýchlosti dosiahnuť stovky kilonewtonov. Motorom poháňané čerpadlá lietadla slúžia ako palubné hydraulické agregáty, doplnené o čerpadlá elektromotorov a náporové vzduchové turbíny pre núdzové zálohovanie. Sila tu musí byť nielen veľká, ale musí byť presne úmerná vstupu pilota, a preto sa v lietadlách typu fly-by-wire čoraz častejšie používajú elektrohydrostatické pohony (EHA) – samostatné hydraulické pohonné jednotky integrované do každého pohonu.
Straty sily v hydraulických systémoch a ako ich minimalizovať
Žiadny hydraulický systém nie je 100% účinný. Straty sily a energie sa vyskytujú vo viacerých bodoch a dobre skonštruovaná hydraulická pohonná jednotka systematicky rieši každý zdroj.
Straty viskóznym trením v potrubiach a ventiloch
Keď olej preteká potrubím, hadicami a ventilovými priechodmi, viskózne trenie spotrebúva tlak. Tento pokles tlaku znamená, že akčný člen dostáva nižší tlak, ako vytvára HPU. Hagen-Poiseuilleov vzťah ukazuje, že pokles tlaku sa zvyšuje so štvrtou mocninou rýchlosti v laminárnom prúdení – čo znamená, že zdvojnásobenie priemeru potrubia (a teda zníženie rýchlosti prúdenia) znižuje odpor 16-násobne. Dobre dimenzované hydraulické potrubia obmedzujú rýchlosť na 2–4 m/s v tlakových potrubiach a 1–2 m/s v tlakových potrubiach, aby sa straty trením v normálnom prevádzkovom systéme udržali pod 2–3 %.
Straty netesnosťou cez tesnenia a ventily
Všetky hydraulické valce a ventily majú vnútorný únik – olej, ktorý obchádza tesnenia a vôle cievky bez toho, aby vykonali užitočnú prácu. Vo valci s opotrebovanými tesneniami umožňuje vnútorný únik piestu driftovať pri zaťažení a HPU musí neustále kompenzovať dodávaním dodatočného prietoku len na udržanie polohy. Vnútorný únik v zdravom valci je zvyčajne 1–5 ml/min pri menovitom tlaku ; opotrebované tesnenia to môžu zvýšiť na stovky ml/min, čo spôsobí stratu sily aj prehriatie HPU, pretože odklonený olej premieňa kinetickú energiu na teplo bez toho, aby sa pohybovalo akékoľvek zaťaženie.
Tepelné straty a zmeny viskozity tekutín
Viskozita hydraulického oleja klesá so zvyšujúcou sa teplotou. Pri správnej prevádzkovej teplote (zvyčajne 40–60 °C) poskytuje olej dostatočné mazanie a kontrolovateľný únik. Nad 80 °C viskozita prudko klesá, zvyšuje sa netesnosť, zrýchľuje sa degradácia tesnenia a oxidácia začína narúšať chemické zloženie oleja. Výmenník tepla hydraulickej jednotky udržuje teplotu kvapaliny v tomto prijateľnom rozsahu. Priemyselné HPU sú zvyčajne dimenzované tak, aby pri nepretržitej prevádzke odvádzali 25 – 35 % vstupnej energie ako teplo – čo pripomína, že značná časť mechanickej energie investovanej do stláčania tekutiny nikdy nedosiahne ovládač ako užitočnú silu.
Porovnanie hydraulickej sily s alternatívnymi technológiami
Pochopenie toho, čo hydraulické systémy robia so silou, je jasnejšie v porovnaní s pneumatickými a elektromechanickými alternatívami.
- Pneumatické systémy pracujú pri 6–10 baroch v porovnaní so 140–700 barmi pre hydrauliku. Pre rovnaký výstup sily musí byť pneumatický valec oveľa väčší – zvyčajne 20–50-násobok plochy otvoru. Pneumatika funguje dobre pre ľahké, rýchle, opakujúce sa úlohy, ale nemôže dosiahnuť hustotu sily hydraulických pohonov.
- Elektrické lineárne pohony (poháňané guľôčkovou skrutkou alebo valcovou skrutkou) môžu dosiahnuť vysoké sily s presným ovládaním polohy, ale sú obmedzené tepelnými obmedzeniami na motore. Pohon s guľôčkovou skrutkou, ktorý nepretržite produkuje 500 kN, by vyžadoval motor a hnací systém mnohonásobne väčší a ťažší ako ekvivalentný hydraulický valec a HPU. Pri prerušovanom špičkovom zaťažení sa medzera výrazne zužuje, keď sú z porovnania vylúčené akumulátory HPU.
- Elektrohydraulické pohony (EHA) kombinujú obe technológie: elektromotor poháňa malé čerpadlo priamo integrované do tela pohonu, čím sa eliminuje centrálne hydraulické vedenie. Tieto samostatné jednotky zachovávajú výhodu hustoty sily hydrauliky a zároveň zlepšujú energetickú účinnosť a eliminujú centralizovanú hydraulickú pohonnú jednotku pre architektúry s distribuovaným ovládaním.
Záver z tohto porovnania je, že násobenie hydraulickej sily zostáva bezkonkurenčné v hustote výkonu - pomer výstupnej sily k objemu a hmotnosti systému. Hydraulický valec generujúci 1 000 kN môže vážiť 80 kg a zaberať 0,04 m³. Ekvivalentný elektromechanický pohon by vážil niekoľkonásobne viac a zaberal by podstatne viac miesta.
Výber hydraulickej pohonnej jednotky pre danú požiadavku na silu
Špecifikovanie HPU pre známu požiadavku na silu má logickú postupnosť. Každý krok nadväzuje na predchádzajúci a chyby na začiatku výpočtu sa stávajú predimenzovanými alebo poddimenzovanými zariadeniami.
- Definujte maximálnu požadovanú silu na každom ovládači, vrátane dynamických síl, trenia a bezpečnostných faktorov (zvyčajne 1,25–1,5× vypočítané zaťaženie).
- Zvoľte prevádzkový tlak - vyšší tlak umožňuje menšie fľaše, ale vyžaduje robustnejšie tesnenia, armatúry a hadice. 200–250 bar je bežný priemyselný bilančný bod.
- Vypočítajte požadované vŕtanie valca použitím A = F ÷ P. Pre 500 kN pri 250 baroch: A = 500 000 N ÷ 250 N/cm² = 2 000 cm², čo dáva priemer otvoru približne 504 mm.
- Určite požadovaný prietok na základe požadovanej rýchlosti valca: Q = A × v. Pre valec s objemom 2 000 cm², ktorý sa vysúva rýchlosťou 0,05 m/s: Q = 2 000 cm² × 5 cm/s = 10 000 cm3/s = 600 litrov/min.
- Vypočítajte výkon hnacieho motora : P = (Q × tlak) ÷ účinnosť. Pri 600 l/min a 250 baroch s účinnosťou 85 %: P ≈ (600/60 × 10⁻³ m³/s × 25 000 000 Pa) ÷ 0,85 ≈ 294 kW.
- Veľkosť nádrže — všeobecné pravidlo je 3–5× prietok čerpadla za minútu. Pri čerpadle s výkonom 600 l/min by nádrž mala objem 1 800 – 3 000 litrov.
- Posúďte potreby odvodu tepla a špecifikovať chladič schopný spracovať 25 – 35 % vstupnej energie ako teplo v nepretržitej prevádzke.
Tento štruktúrovaný prístup zaisťuje, že hydraulická hnacia jednotka dodáva presne takú silu, akú aplikácia potrebuje – nič viac a nič menej – na úrovni účinnosti a spoľahlivosti, akú prevádzkové prostredie vyžaduje. Nadrozmerné HPU plytvajú energiou a kapitálom; poddimenzované jednotky sú horúce, neustále cyklujú poistné ventily a predčasne zlyhávajú.
Meranie a monitorovanie sily v hydraulických systémoch
Pretože tlak je priamo úmerný sile v hydraulickom okruhu, monitorovací systém tlaku poskytuje údaje o sile v reálnom čase za nízku cenu. Tlakový prevodník namontovaný v blízkosti otvoru uzáveru valca sníma tlak pôsobiaci na oblasť plného otvoru; vynásobením touto plochou získame aktuálnu aplikovanú silu. Moderné ovládacie panely HPU integrujú toto meranie nepretržite , zobrazuje silu v technických jednotkách a spúšťa alarmy alebo vypnutia, ak sú prekročené limity sily.
Pre aplikácie vyžadujúce väčšiu presnosť sily – záťažové testovanie, stroje na testovanie materiálov, konštrukčné testovacie zariadenia – jednoúčelové silomery v sérii s valcovou tyčou poskytujú priame meranie sily nezávislé od trecích strát v tesneniach valcov alebo vodiacich ložiskách. HPU potom dostáva spätnú väzbu v uzavretej slučke a upravuje výstupný tlak tak, aby udržal prikázanú silu v rozmedzí ±0,5 % alebo lepšie, v závislosti od technológie ventilov a ladenia ovládača.
Systémy monitorovania stavu na priemyselných HPU tiež sledujú silu nepriamo prostredníctvom podpisov vibrácií, teplotných trendov a výpočtov účinnosti. Čerpadlo, ktoré produkuje 250 barov, ale spotrebuje o 20 % viac energie, než je jeho základná línia, naznačuje vnútorné opotrebovanie, ktoré znižuje objemovú účinnosť – čo znamená, že stále viac a viac prietoku vnútorne obchádza, a nie robí prácu. Včasné zachytenie tohto trendu zabraňuje exponenciálnej degradácii, ktorá vedie k neplánovaným odstávkam.
Bezpečnostné aspekty vo vysokovýkonných hydraulických aplikáciách
Rovnaké znásobenie sily, ktoré robí hydrauliku užitočnou, ju robí nebezpečnou, keď sa sila uvoľňuje nekontrolovateľne. Porucha hadice na 350-barovom systéme uvoľňuje uloženú energiu rýchlosťou, ktorá môže vstreknúť tekutinu cez kožu na vzdialenosť presahujúcu 15 cm, čo spôsobuje zranenia, ktoré sa navonok javia ako menšie, ale vyžadujú si okamžitý chirurgický zákrok, aby sa predišlo gangréne a amputácii v dôsledku kontaminácie hlbokého tkaniva.
Okrem nebezpečenstva vstrekovania spôsobuje nekontrolované uvoľnenie sily z valca nesúceho veľkú záťaž katastrofické mechanické riziká. Každá hydraulická pohonná jednotka slúžiaca na aplikáciu na držanie nákladu musí obsahovať:
- Vyvažovacie ventily alebo pilotne ovládané spätné ventily namontované čo najbližšie k otvorom valca, ako je to fyzicky možné
- Mechanické zámky zaťaženia alebo štrukturálne podpery pre trvalé držanie bez hydraulickej energie
- Pretlakové ventily na oboch stranách každého valca na absorbovanie tepelnej rozťažnosti alebo nárazového zaťaženia
- Núdzové obvody pre vypúšťanie tlaku, ktoré bezpečne odvetrávajú tlak kontrolovaným spôsobom počas podmienok núdzového zastavenia
- Zostavy hadíc dimenzované na bezpečnostný faktor aspoň 4:1 v porovnaní s pracovným tlakom, s hodnotou roztrhnutia presahujúcou 1 400 barov v 350-barových systémoch
Silová bezpečnosť v hydraulike je konštrukčnou požiadavkou, nie možnosťou dodatočného vybavenia. Systémy skonštruované podľa prvých princípov riadeného prenosu sily – s hydraulickou hnacou jednotkou ako regulovaným zdrojom a správne špecifikovanými ventilmi, pohonmi a vedeniami ako riadenou cestou – fungujú bezpečne po celé desaťročia. Systémy, ktoré považujú bezpečnosť za sekundárnu k počiatočným nákladom, bežne zlyhávajú spôsobmi, ktoré zrania operátorov a zničia zariadenia.
