Ako funguje hydraulický tlak? Kompletný sprievodca

Ako funguje hydraulický tlak: Krátka odpoveď

Hydraulický tlak funguje prenášaním sily cez uzavretú nestlačiteľnú tekutinu – takmer vždy olej – z jedného bodu do druhého. Keď čerpadlo tlačí kvapalinu do utesneného systému, tlak sa zvyšuje a pôsobí rovnako vo všetkých smeroch na každom povrchu, ktorého sa dotkne. Tento tlak je potom nasmerovaný do valca alebo motora, kde sa premení späť na mechanickú silu alebo rotáciu. Výsledkom je schopnosť premiestňovať obrovské bremená s relatívne kompaktným zariadením.

Základným princípom je Pascalov zákon: tlak aplikovaný na uzavretú tekutinu sa prenáša nezmenšene cez túto tekutinu. Matematicky povedané, P = F/A, kde P je tlak v pascaloch alebo psi, F je aplikovaná sila v newtonoch alebo librách a A je plocha v štvorcových metroch alebo štvorcových palcoch. Tento vzťah znamená, že zmenou plochy valca môže systém dramaticky znásobiť alebo znížiť silu – z rovnakého dôvodu, prečo 70 kg vážiaci technik stláčajúci malú rukoväť čerpadla môže zdvihnúť 20-tonový lis.

Každý priemyselný hydraulický systém – od továrenského lisu až po stavebné rýpadlo – sa spolieha na rovnaký reťazec udalostí: a Hydraulická pohonná jednotka (HPU) generuje stlačenú kvapalinu, riadiace ventily ju riadia a pohony ju premieňajú na prácu. Pochopenie každého kroku odhalí, prečo hydraulika zostáva preferovanou voľbou všade tam, kde záleží na vysokej hustote sily a presnom ovládaní.

Pascalov zákon: Fyzika za každým hydraulickým systémom

Blaise Pascal sformuloval svoj zákon mechaniky tekutín v roku 1653, ale jeho inžinierske dôsledky sa začali naplno využívať až v 19. a 20. storočí s vývojom presných tesnení a vysokopevnostných oceľových rúr. Základná myšlienka je klamlivo jednoduchá: kvapaliny sa pri normálnom pracovnom tlaku zmysluplne nestláčajú, takže akákoľvek sila, ktorú vložíte do jedného bodu, sa okamžite a rovnomerne šíri do každého ďalšieho bodu v systéme.

Zoberme si základný dvojvalcový príklad. Ak na piest s plochou 1 cm² pôsobíte silou 100 N, výsledný tlak je 100 N/cm² = 1 MPa. Pripojte tento malý valec cez kvapalinu naplnenú rúrku k väčšiemu valcu s plochou 100 cm² a rovnaký tlak 1 MPa pôsobí na celú plochu 100 cm² – vytvára výstupnú silu 10 000 N. Systém znásobil silu 100-krát bez akéhokoľvek dodatočného vstupu energie. Kompromisom je posun: malý piest musí prejsť 100 mm, aby sa veľký piest posunul len o 1 mm. Energia sa šetrí; sila sa zosilňuje na úkor rýchlosti a zdvihu.

Tento princíp násobenia sily je dôvodom, prečo sa hydraulika objavuje všade tam, kde záleží na hmotnosti a kompaktnosti. Pneumatický valec pracujúci pri 8 baroch (0,8 MPa) vytvára miernu silu, pretože tlak vzduchu je obmedzený. Hydraulický valec pracujúci pri 250 baroch (25 MPa) – typický priemyselný prevádzkový tlak – dodáva silu približne 30-krát väčšiu z rovnakej veľkosti otvoru.

Hlavné komponenty hydraulického systému

Kompletný hydraulický okruh sa skladá z niekoľkých vzájomne závislých komponentov. Každý z nich hrá špecifickú úlohu a slabosť akéhokoľvek spojenia – opotrebované tesnenie, poddimenzovaný ventil, kontaminovaná nádrž – znižuje výkon celého systému.

Priehrada

Zásobník uchováva pracovnú tekutinu a umožňuje, aby sa vzduchové bubliny a teplo rozptýlili skôr, ako tekutina recirkuluje. Priemyselné zásobníky sú dimenzované na približne 2- až 3-násobok prietoku čerpadla za minútu, aby sa zabezpečila primeraná doba zotrvania. Čerpadlo 50 l/min sa zvyčajne spáruje so 100 – 150 l zásobníkom. V nádrži sa nachádzajú aj odvzdušňovacie filtre, priezor, vypúšťacie zátky a často aj teplomer, čo z neho robí centrum na monitorovanie zdravia v okruhu.

Hydraulické čerpadlo

Čerpadlo nevytvára tlak priamo; vytvára tok. Tlak sa vyvíja iba vtedy, keď sa tento prietok stretne s odporom - záťažou, ventilom alebo zablokovanou cestou. V priemyselných a mobilných aplikáciách dominujú tri typy čerpadiel:

• Zubové čerpadlá — jednoduché, lacné, vhodné pre tlaky do cca 250 barov. Len pevný posun.
• Lopatkové čerpadlá — tichšie ako zubové čerpadlá, mierne tlaky do cca 175 barov, dobrá objemová účinnosť.
• Piestové čerpadlá — najvyššia účinnosť, schopný 350–700 bar, možný variabilný výtlak, preferovaný pre náročné priemyselné a mobilné použitie.

Piestové čerpadlá s premenlivým objemom sú obzvlášť cenné v hydraulickej pohonnej jednotke, pretože automaticky znižujú výkon pri poklese dopytu, čím znižujú spotrebu energie a tvorbu tepla počas cyklov čiastočného zaťaženia.

Regulačné ventily

Ventily sú nervovým systémom hydraulického okruhu. Smerové riadiace ventily (DCV) smerujú tok k akémukoľvek pohonu, ktorý to potrebuje. Pretlakové ventily (PRV) obmedzujú maximálny systémový tlak – zvyčajne nastavený o 10–15 % nad maximálny prevádzkový tlak – na ochranu komponentov pred preťažením. Ventily na reguláciu prietoku merajú rýchlosť, ktorou kvapalina vstupuje alebo vystupuje z ovládača, pričom priamo riadia rýchlosť ovládača. Spätné ventily zabraňujú spätnému toku. Proporcionálne a servoventily pridávajú jemné elektronické riadenie, ktoré umožňuje reguláciu polohy alebo sily v uzavretej slučke s opakovateľnosťou polohy lepšou ako 0,01 mm v presných aplikáciách.

Akčné členy

Aktuátory premieňajú hydraulickú energiu späť na mechanickú prácu. Lineárne valce vytvárajú tlačnú alebo ťažnú silu; rotačné hydromotory vytvárajú krútiaci moment a rotáciu. Výstupná sila valca sa vypočíta ako F = P × A, takže sa vytvorí valec s priemerom 100 mm (plocha ≈ 78,5 cm²) pracujúci pri 200 baroch (20 MPa). približne 157 000 N – alebo 16 ton – tlačnej sily . Takáto úroveň sily z elektrického servomotora ekvivalentnej veľkosti by vyžadovala motor niekoľkonásobne väčší a ťažší.

Filtre a kondicionovanie tekutín

Znečistenie je jedinou najväčšou príčinou zlyhania hydraulických komponentov – podľa údajov z priemyslu fluidnej energetiky je zodpovedné za odhadom 70 – 80 % všetkých predčasných porúch. Filtre spätného vedenia, sacie sitá a off-line filtračné systémy obličkovej slučky udržiavajú úroveň čistoty. Aplikácie servoventilov zvyčajne vyžadujú triedu čistoty ISO 16/14/11 alebo lepšiu, čo znamená menej ako 1 300 častíc väčších ako 4 µm na mililiter tekutiny.

Čo je to hydraulická pohonná jednotka a prečo na tom záleží

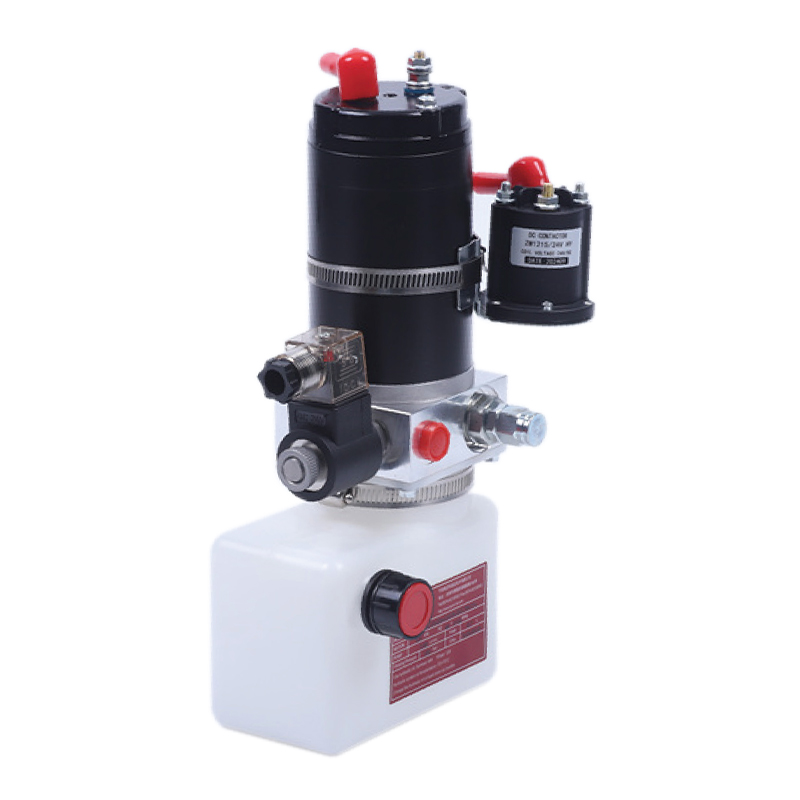

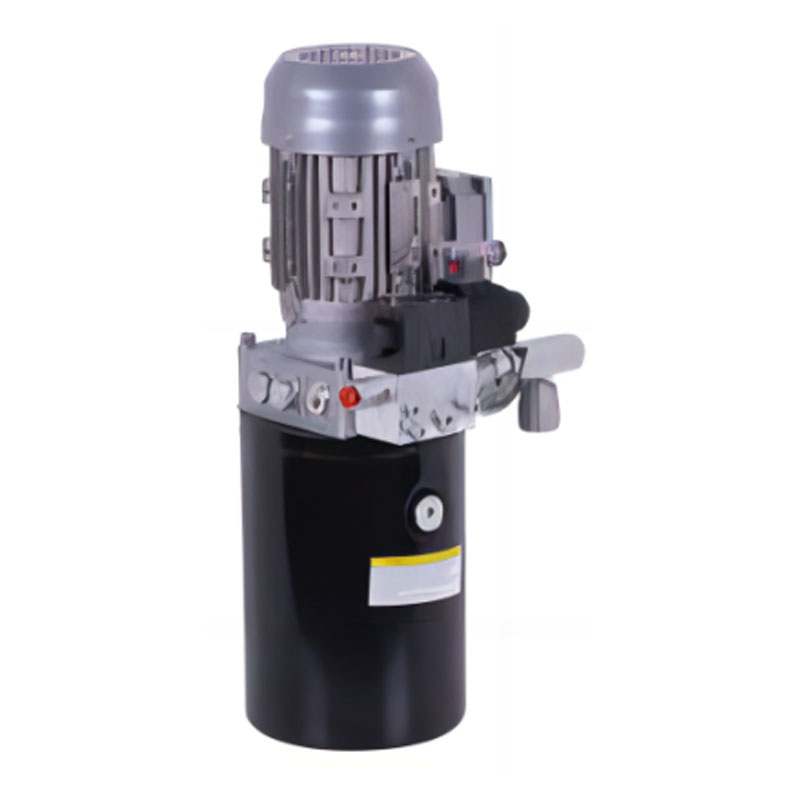

A Hydraulická pohonná jednotka (HPU) - niekedy nazývaný hydraulický agregát - je samostatná zostava, ktorá integruje nádrž, čerpadlo, hnací motor (elektrický motor alebo spaľovací motor), poistný ventil, filter, výmenník tepla a prístroje do jednej zabalenej jednotky. Namiesto rozptyľovania týchto komponentov po ráme stroja ich HPU konsoliduje do jedného navrhnutého systému, ktorý je možné inštalovať, udržiavať a vymieňať ako celok.

HPU siahajú od kompaktných stolových jednotiek s výkonom 1 – 5 kW a pracujúcich pri 70 – 150 baroch až po multimegawattové priemyselné energetické jednotky poháňajúce oceľové lisy pri tlakoch nad 400 barov. Priemyselná hydraulická pohonná jednotka strednej triedy môže spárovať 30 kW elektromotor s axiálnym piestovým čerpadlom 45 cc/ot, 200 l nádrž, vodou chladený výmenník tepla udržiavajúci teplotu oleja na 45 – 55 °C a 10 µm spätný filter – všetko namontované na základnom ráme z práškovej ocele s integrovanou odkvapkávacou miskou.

Kľúčové špecifikácie, ktoré treba posúdiť pri výbere HPU

Návrh HPU zahŕňa aj voľby týkajúce sa redundancie. V kritických procesoch – pobrežné riadiace systémy platforiem, valcovne oceliarní, pozemné podporné zariadenia lietadiel – sa často používajú duplexné hydraulické energetické jednotky s dvoma čerpadlami, z ktorých jedno funguje a druhé je v pohotovosti pri automatickom prepínaní. Náklady na prestoje v týchto prostrediach môžu presiahnuť desiatky tisíc dolárov za hodinu, vďaka čomu je redundancia ekonomicky racionálna aj pri značných kapitálových nákladoch.

Ako sa vytvára, stabilizuje a kontroluje tlak

Pochopenie dynamického správania tlaku – nielen statického vzorca – je nevyhnutné pre každého, kto navrhuje alebo rieši problémy s hydraulickými systémami. Tlak sa jednoducho nezapne. Stúpa, vrcholí, osciluje a stabilizuje sa vo vzoroch, ktoré závisia od typu čerpadla, rýchlosti odozvy ventilu, dĺžky vedenia a stlačiteľnosti tekutiny.

Tlakové špičky a vodné kladivo

Keď sa smerový ventil rýchlo zatvára, hybnosť pohybujúcej sa tekutiny nemá kam ísť. Výsledkom je prechodný tlak - špička - ktorý môže dosiahnuť 2- až 5-násobok ustáleného prevádzkového tlaku za menej ako 5 milisekúnd. Systém pracujúci pri 200 baroch môže vidieť prechodné vrcholy nad 500 barov. Tieto hroty unavujú armatúry hadíc, praskajú bloky potrubia a ničia tesnenia počas opakovaných cyklov. Konštruktéri im čelia tlakovými akumulátormi (ktoré pohlcujú špičku energie), pomaly sa zatvárajúcimi ventilmi alebo pilotne ovládanými spätnými ventilmi s kontrolovanou rýchlosťou otvárania.

Úloha pretlakového ventilu

Každý hydraulický systém musí mať poistný ventil (PRV) nastavený pod menovitý tlak najslabšieho komponentu. Ak ovládač dosiahne koniec zdvihu a čerpadlo je stále v prevádzke, tlak by inak stúpal, až by niečo prasklo. PRV sa otvorí, keď tlak prekročí svoju nastavenú hodnotu a obíde prietok späť do nádrže. Toto nie je normálny prevádzkový stav – PRV, ktorý sa nepretržite otvára, plytvá energiou ako teplo a signalizuje problém s návrhom systému alebo prevádzkou. Správny návrh nasmeruje tok PRV iba počas skutočných udalostí preťaženia, pričom je väčšinu času zatvorený.

Akumulátory: Skladovanie hydraulickej energie

Hydraulický akumulátor je tlaková nádoba obsahujúca vopred naplnený plyn (takmer vždy dusík) oddelený od hydraulickej kvapaliny vakom, piestom alebo membránou. Keď tlak v systéme prekročí predbežnú náplň plynu, kvapalina stlačí plyn a uloží energiu. Keď tlak klesne – počas špičky dopytu alebo poruchy čerpadla – plyn expanduje a tlačí tekutinu späť do okruhu. Akumulátory plnia tri hlavné funkcie: akumuláciu energie na doplnenie špičkového dopytu, núdzové napájanie tlaku na bezpečné vypnutie a tlmenie pulzácií. 20-litrový vakový akumulátor vopred naplnený na 150 barov môže poskytnúť krátkodobý doplnenie prietoku o 8–12 l pri tlaku v systéme, čo je dostatočné na dokončenie pohybu ventilu kritického z hľadiska bezpečnosti aj po strate čerpadla.

Hydraulická kvapalina: médium, vďaka ktorému to všetko funguje

Kvapalina v hydraulickom systéme nie je len médium na prenos sily. Súčasne maže každý pohyblivý povrch vo vnútri čerpadla, ventilov a ovládačov, odvádza teplo z horúcich miest, chráni kovové povrchy pred koróziou a suspenduje častice nečistôt, kým sa nedostanú k filtru. Výber nesprávnej kvapaliny alebo umožnenie jej degradácie zničí komponenty rýchlejšie ako takmer akýkoľvek iný faktor.

Viskozita a jej teplotná závislosť

Viskozita je najdôležitejšou vlastnosťou kvapaliny. Väčšina priemyselných hydraulických pohonných jednotiek špecifikuje minerálny olej ISO VG 46 – viskozitný stupeň 46 centistoke (cSt) pri 40 °C. Keď teplota stúpne na 80 °C, viskozita klesne na približne 12 cSt; pri 20 °C môže byť 100 cSt alebo viac. Prevádzka pod minimálnou viskozitou spôsobuje kontakt kov na kov a rýchle opotrebovanie; prevádzka nad maximálnou viskozitou spôsobuje kavitáciu, pomalú odozvu a vysoké sacie vákuum čerpadla. Väčšina systémov sa zameriava na 25–54 cSt na vstupe čerpadla pre optimálnu rovnováhu.

Typy tekutín a ich aplikácie

• Minerálny olej (ISO VG 32–68) — najbežnejšie, dobrá mazivosť a stabilita, nákladovo efektívne, nie ohňovzdorné.
• Voda-glykol (HF-C) — ohňovzdorné, používané v blízkosti pecí a strojov na tlakové liatie, znižuje životnosť čerpadla o 30–40 % v porovnaní s minerálnym olejom.
• Fosfátový ester (HF-D) — vynikajúca požiarna odolnosť, používaná v lietadlách a výrobe energie; vyžaduje špeciálne tesniace materiály (EPDM, PTFE) a špeciálnu manipuláciu s kvapalinou.
• Biologicky odbúrateľné estery (HETG, HEES) — používané v environmentálne citlivých oblastiach, ako je lesníctvo, námorníctvo a spracovanie potravín; biologicky sa rozkladá počas 28 dní v pôde; zvyčajne 3–5-násobok ceny minerálneho oleja.
• Kvapaliny s vysokým obsahom vody (HWCF, 95 % vody) — veľmi nízka cena a odolnosť voči ohňu, ale zlá mazivosť si vyžaduje zníženie výkonu komponentov a častú výmenu kvapaliny.

Kontaminácia a monitorovanie tekutín

Počítadlá častíc, snímače vlhkosti a analyzátory viskozity sa teraz bežne inštalujú na väčšie hydraulické energetické jednotky ako súčasť programov monitorovania stavu. Online počítadlá častíc na odber vzoriek kvapaliny zo spätného vedenia dokážu odhaliť zhoršujúce sa ložisko čerpadla týždne pred jeho katastrofickým zlyhaním – čo sa premietne skôr do plánovanej údržby než do núdzových odstávok. Obsah vody nad 0,05 % v minerálnom oleji emulguje kvapalinu, ničí olejový film na ložiskových plochách a podporuje hrdzavenie. Ukázalo sa, že dokonca 500 ppm (0,05 %) vody znižuje únavovú životnosť valivých ložísk až o 75 %.

Typy hydraulických systémov a ako sa líšia

Nie všetky hydraulické systémy sú konfigurované rovnakým spôsobom. Architektúra obvodu určuje, ako efektívne sa využíva napájanie, ako reaguje systém a ako zvláda súčasné požiadavky viacerých akčných členov.

Systémy otvoreného centra verzus uzavreté systémy

V systéme s otvoreným stredom kvapalina nepretržite cirkuluje späť do nádrže cez smerové ventily, keď sa nepohybuje žiadny ovládač. Je to jednoduché a lacné, ale neustále plytvá energiou. V systéme s uzavretým stredom nie je výkon čerpadla nikam užitočný, keď sú ovládače nečinné – takže čerpadlo musí byť buď vyložené, zastavené, alebo musí byť systém vybavený tlakovo kompenzovaným čerpadlom s premenlivým objemom, ktoré znižuje výkon na takmer nulový prietok. Moderné priemyselné HPU používajú takmer výlučne okruhy s uzavretým stredom s čerpadlami s premenlivým objemom , čím sa znižuje spotreba energie pri nečinnosti o 60–85 % v porovnaní s alternatívami s otvoreným stredom s pevným objemom.

Load-Sensing Systems

Hydraulický systém snímania zaťaženia (LS) nepretržite monitoruje tlak požadovaný pohonom s najvyššou potrebou a prikazuje čerpadlu, aby dodalo len dostatočný tlak a prietok na splnenie tejto požiadavky plus malú rezervu (zvyčajne 15–25 barov nad záťažovým tlakom). Čerpadlo nikdy nepracuje silnejšie, ako je potrebné. Systémy snímania zaťaženia sú štandardom pre moderné mobilné zariadenia – rýpadlá, žeriavy, poľnohospodárske stroje – kde sa zaťaženie dramaticky mení z sekundy na sekundu a spotreba paliva priamo ovplyvňuje ekonomiku prevádzky. Rýpadlo s reguláciou zaťaženia môže pri rovnakom pracovnom cykle spotrebovať o 15 – 25 % menej paliva ako ekvivalentný stroj s pevným tlakom.

Elektrohydraulické systémy

Elektrohydraulické systémy nahrádzajú mechanické alebo pilotno-hydraulické ovládanie ventilov elektronickými solenoidmi, proporcionálnymi ventilmi alebo servoventilmi riadenými PLC alebo vyhradenými ovládačmi pohybu. To umožňuje programovateľné profily sily a polohy, zaznamenávanie údajov, diagnostiku porúch a integráciu s priemyselnými automatizačnými sieťami. Vo vstrekovacích strojoch udržiava elektrohydraulické servo riadenie vstrekovací tlak v rozmedzí ± 1 bar od nastavenej hodnoty a polohy s presnosťou 0,05 mm – možnosti, ktoré menia kvalitu produktu a opakovateľnosť. Hydraulická hnacia jednotka v týchto inštaláciách zvyčajne obsahuje motory s premenlivými otáčkami (VSD), kde otáčky elektromotora priamo sledujú dopyt, čo ďalej znižuje spotrebu energie o 30 – 50 % v porovnaní s konštrukciami HPU s pevnou rýchlosťou.

Aplikácie v skutočnom svete, kde je hydraulický tlak nevyhnutný

Hydraulický tlak sa objavuje v širšom spektre priemyselných odvetví, než si väčšina ľudí uvedomuje. Hustota sily a ovládateľnosť, ktorú poskytuje hydraulika, jednoducho nie sú replikované žiadnou inou technológiou pri porovnateľných nákladoch a rozsahu.

• Stavebné a zemné práce — 20-tonové rýpadlo využíva hydraulický tlak pri 350 baroch na vyvinutie viac ako 150 kN výkopovej sily. Celá sada funkcií výložníka, ramena, lyžice a výkyvu je poháňaná jedinou hydraulickou hnacou jednotkou integrovanou do podvozku stroja.
• Priemyselné lisovanie a tvarovanie — Hydraulické lisy na tvárnenie kovov pracujú od 100 do 80 000 ton sily. Kovací lis s hmotnosťou 5 000 ton je fyzicky nemožný so žiadnou inou technológiou ekvivalentnej veľkosti.
• Ropa a plyn na mori — Podmorské hydraulické riadiace systémy pracujú pri tlaku až 690 barov, aby aktivovali zábrany proti výbuchu a ventily vianočného stromčeka v hĺbke vody presahujúcej 3 000 m. Povrchová jednotka HPU je navrhnutá s plnou redundanciou a nepretržitým monitorovaním.
• Letectvo a kozmonautika — Hydraulické systémy komerčných lietadiel zvyčajne pracujú pri tlaku 207 bar (3 000 psi), pričom lietadlá novej generácie sa pohybujú na 345 bar (5 000 psi), aby sa znížila hmotnosť potrubia a ovládača. Plochy riadenia letu, pristávacie zariadenie a brzdy závisia od hydraulického tlaku.
• Spracovanie ocele a kovov — Valcovacie stolice používajú hydraulické riadenie medzier (HGC) na udržanie medzivalcovej medzery do 10 µm, pričom priamo riadia hrúbku pásu. HPU pre valcovne môžu dodávať 1 000 – 5 000 l/min pri 250 – 350 baroch.
• Námorníctvo a stavba lodí — Systémy kormidlového zariadenia na veľkých plavidlách využívajú hydraulické barany na otáčanie kormidiel s hmotnosťou stoviek ton. Kryty poklopov a systémy žeriavov na nákladných lodiach sú plne poháňané hydraulicky.
• Vstrekovanie — Hydraulické upínacie sily na veľkých vstrekovacích lisoch dosahujú 5 000 ton alebo viac, pričom držia polovice formy uzavreté proti vstrekovaciemu tlaku roztaveného plastu až do 2 000 barov.

Bežné problémy s hydraulickým tlakom a ich hlavné príčiny

Keď hydraulický systém nefunguje správne alebo zlyhá, príznaky často vyzerajú na povrchu podobne – pomalé pohony, nepravidelný pohyb, nadmerný hluk, prehrievanie – ale základné príčiny sa líšia. Nesprávna diagnóza vedie k výmene drahých komponentov, ktoré nie sú skutočným problémom.

Nízky alebo nestabilný tlak

Medzi možné príčiny patrí opotrebované čerpadlo s vysokou vnútornou netesnosťou (skontrolujte objemovú účinnosť – čokoľvek pod 85 % na piestovom čerpadle naznačuje opotrebovanie), poistný ventil nastavený príliš nízko alebo čiastočne otvorený, opotrebovanie vnútornej cievky ventilu umožňujúce presakovanie krížovým kanálom alebo porucha tesnenia valca, ktorá obchádza kvapalinu z vysokotlakovej strany piestu na stranu tyče. Systematická tlaková skúška na každom stupni okruhu – výstup čerpadla, post-ventil, pohon – rýchlo izoluje poruchu.

Nadmerné teplo

Hydraulická kvapalina nad 65–70 °C rýchlo degraduje. Životnosť tekutín sa s každým 10°C zvyšuje na polovicu nad 60°C. Tvorba tepla je vždy spôsobená poklesom tlaku cez obmedzenie – čiastočne uzavretý ventil, upchatý filter, poddimenzované vedenie alebo príliš často otváraný poistný ventil. Ak výmenník tepla beží nepretržite na plný výkon, systém má zásadný problém s energetickou účinnosťou nie len problém s chladením. Čerpadlá s premenlivým objemom, riadenie snímania zaťaženia a správne dimenzované vedenia riešia hlavnú príčinu; pridanie väčšieho chladiča lieči len symptóm.

Kavitácia a prevzdušňovanie

Kavitácia nastáva, keď lokálny tlak kvapaliny klesne pod tlak pary, čím sa vytvárajú bubliny pár, ktoré prudko implodujú, keď sa tlak obnoví, čo vytvára hluk ako štrk v plechovke a eroduje kovové povrchy rýchlosťou niekoľkých mikrónov za hodinu. Prevzdušňovanie vytvára vzduchové bubliny z peny v nádrži, netesného spoja sacieho potrubia alebo nízkej hladiny kvapaliny. Obidva stavy rýchlo ničia čerpadlá a spôsobujú hubovité, nepredvídateľné správanie pohonu. Vstupné vákuum pumpy nad 0,3 baru (225 mmHg) je spoľahlivým včasným varovným indikátorom začínajúceho rizika kavitácie.

Vonkajší únik

Porucha tesnenia na tesneniach valcovej tyče, hadicových armatúrach a čelných plochách tela ventilu je najviditeľnejším hydraulickým problémom. Dokonca aj malý vonkajší únik – 1 kvapka za sekundu – predstavuje približne 2 – 3 litre za deň a viac ako 700 litrov za rok. Okrem nákladov na kvapalinu spôsobujú vonkajšie úniky nebezpečenstvo požiaru (olej rozprášený na horúci povrch sa vznieti pri teplote okolo 150 °C pre minerálny olej), kontamináciu životného prostredia a nebezpečenstvo pošmyknutia. Väčšina porúch tesnenia má pôvod v nadmerných tlakových prechodoch, kontaminovanej kvapaline napádajúcej elastoméry tesnenia alebo nesprávnom výbere materiálu tesnenia pre typ kvapaliny.

Energetická účinnosť v moderných hydraulických agregátoch

Hydraulika bola historicky kritizovaná za nízku energetickú účinnosť v porovnaní s elektrickými pohonmi. Táto kritika bola platná pre systémy s pevným objemom a pevnou rýchlosťou, kde čerpadlo bežalo na plný výkon bez ohľadu na dopyt. Moderné konštrukcie hydraulických pohonných jednotiek túto medzeru v podstate uzavreli prostredníctvom čerpadiel s premenlivým objemom, hnacích motorov s premenlivou rýchlosťou, ovládacích prvkov snímania zaťaženia a regeneračných obvodov.

Hydraulický pohon s premenlivými otáčkami riadený servomotorom – kombinujúci servomotor s čerpadlom s pevným objemom – sa môže rovnať energetickej účinnosti priameho elektrického pohonu v mnohých pracovných cykloch, pričom si zachováva hustotu sily, poddajnosť a toleranciu preťaženia hydrauliky. Projekty modernizácie VSD-HPU v oblasti vstrekovania neustále vykazujú úsporu energie 40 – 60 % v porovnaní so staršími inštaláciami HPU s pevnou rýchlosťou s dobou návratnosti 18 – 36 mesiacov.

Regeneračné hydraulické okruhy zachytávajú energiu počas zaťahovania valca – obzvlášť cenné pri vertikálnych lisovacích aplikáciách, kde ťažké baranidlo klesá pod gravitáciou. Smerovaním spätného toku cez hydraulický motor pripojený k hriadeľu čerpadla systémy získavajú 20 – 40 % potenciálnej energie, ktorú by konvenčný okruh jednoducho vypustil cez poistný ventil ako teplo.

Hydraulický akumulátor tiež zohráva úlohu účinnosti: Ukladaním energie počas období nízkej spotreby a jej uvoľňovaním počas špičky umožňuje správne dimenzovaný akumulátor menšiemu a efektívnejšiemu HPU slúžiť pri rovnakom špičkovom zaťažení – súčasne znižuje kapitálové náklady aj prevádzkové náklady na energiu.

Postupy údržby, ktoré predlžujú životnosť hydraulického systému

Dobre udržiavaný hydraulický systém pravidelne dosahuje 20–30 rokov produktívnej životnosti. Zanedbané systémy zlyhajú predčasne, často s nákladnými vedľajšími škodami – kavitujúce čerpadlo, ktoré zničí ventily zaradené po prúde pri tej istej poruche, alebo kontaminovaný servoventil, ktorý si vytvorí vlastný vývrt a prenesie abrazívne triesky na ďalší komponent.

1. Odber vzoriek a analýza tekutín každých 500 – 1 000 prevádzkových hodín — počet častíc, obsah vody, viskozita, číslo kyslosti a koncentrácie opotrebovaných kovov vypovedajú celý príbeh o stave skôr, ako sa problémy stanú poruchami.
2. Výmena filtračného prvku na indikátore diferenčného tlaku nielen podľa kalendára — málo zaťažený systém môže bežať 2 000 hodín medzi zmenami; silne zaťažený systém môže vyžadovať zmeny po 500 hodinách.
3. Priehrada inspection and cleaning at every major fluid change — kal a lak sa hromadia na stenách nádrže a vypúšťacích zátkách, čím sa častice uvoľňujú do čerstvej kvapaliny.
4. Kontrola hadice každých 6 mesiacov — hydraulická hadica má obmedzenú únavovú životnosť bez ohľadu na vzhľad stavu. Väčšina výrobcov odporúča maximálnu životnosť 6 rokov od dátumu výroby alebo 4 roky prevádzky, podľa toho, čo nastane skôr.
5. Testovanie tlakového poistného ventilu ročne — PRV sa môžu unášať, prilepiť sa alebo brblať. PRV, ktorý sa otvára o 20 barov pod nastavenú hodnotu, plytvá energiou a obmedzuje výkon systému; ten, ktorý sa drží zatvorený, umožňuje pretlak v systéme počas zastavenia pohonu.
6. Tepelné zobrazovanie počas prevádzky — infračervené kamery rýchlo identifikujú horúce miesta na čiastočne zablokovaných ventiloch, vysokoodporových armatúrach alebo znečistení výmenníka tepla, ktoré samotné merače teploty nedokážu lokalizovať.

Proaktívna údržba na hydraulickej pohonnej jednotke je takmer vždy lacnejšia ako reaktívna oprava. Výmena čerpadla na 200 kW HPU môže stáť 8 000 – 15 000 GBP v súčiastkach a práci. Strata výroby počas neplánovaných odstávok pri čakaní na diely a inžinierov bežne presahuje 50 000 GBP za deň v odvetviach s nepretržitým procesom, vďaka čomu sú aj agresívne programy preventívnej údržby vysoko nákladovo efektívne.
